4G_EC20模块在迅为iTOP-iMX6开发板 Qt4.7系统中的移植

发布时间:2018年06月11日 09:06    发布者:就是塔塔

4G_EC20模块在迅为iTOP-iMX6开发板 Qt4.7系统中的移植

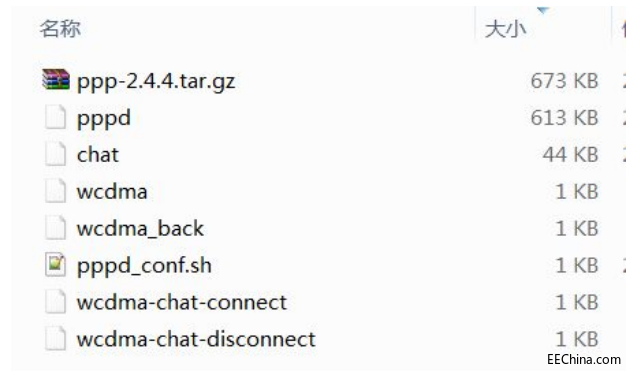

EC20 模块封装成标准的 PCIe 接口,和开发板主要通过 usb通讯。 此次提供的文件有

pppd 源码、编译好的 chat 和 pppd工具、wcdma,wcdma_back,wcdma-chat-connect、wcdma-chat-disconnect 以及要在文档最后使用的 pppd_conf.sh 脚本,如下图
所示。

在进行编译之前要先修改编译器为 4.3.2 版本,如何设置编译器参见手册 7.1 章节
“Qt/E4.7.1 编译器的安装”。另外为了避免使用环境变量设置编译器而可能出现的问题,文
档中大部分编译是使用编译器的绝对路径,用户也应先找到自己编译器的绝对路径待用。下图
是本次编译使用的编译器以及编译器压缩包。


由上图可知该编译器的绝对路径为“/usr/local/arm/4.3.2/bin/ arm-none-linux-gnueabi-gcc”。

1 驱动支持
首先需要对 Linux 内核驱动做一定的修改,使操作系统能够支持 EC20,首先增加 VID 和
PID,即 usb 的厂商 ID 和设备 ID。在内核源码中的 kernel_imx/drivers/usb/serial/option.c
文件里添加如下两项内容。


#define EC20_VID 0x1E0E
#define EC20_PID 0x9001
如下图所示。


然后搜索 option_ids,在 option_ids 列表中增加以下内容。
{ USB_DEVICE(EC20_VID, EC20_PID)},
如下图所示。

回到 kernel_imx6 目录,配置 make menuconfig 以下两项。
  • Device Drivers →
  • USB Support →
  • USB Serial Converter support →
  • USB driver for GSM and CDMA modems

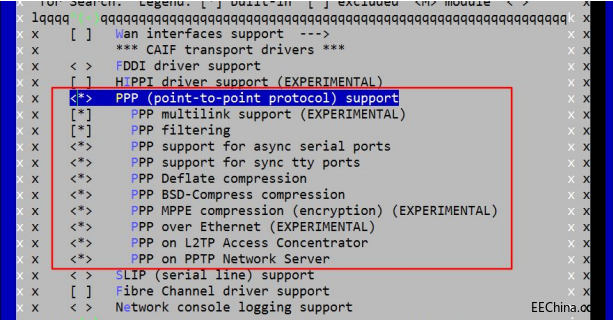

    以及在 Device Drivers > Network device support的<*> PPP***全部选中

    然后编译内核,并烧写到开发板。


    2 编译ppp拨号工具
    将提供的源码解压到 Ubuntu,进入解压的文件夹,如下图所示。

    使用“./configure”命令配置源码,如下图所示。

    使用命令“make CC=/usr/local/arm/4.3.2/bin/arm-none-linux-gnueabi-gcc”编译
    源码,注意这里使用编译器的绝对路径。


    编译到此完成,可以看到在 pppd 文件夹生成了 pppd工具,在 chat 文件夹生成了 chat
    工具,如下图所示。



    3拷贝工具
    将上面步骤中生成的 pppd 和 chat 工具下载到开发板/usr/sbin/目录和/etc/ppp/目录
    下。
    将压缩包提供的脚本 wcdma,wcdma-chat-connect,wcdma-chat-disconnect 拷贝
    到开发板的/etc/ppp/peers/目录下。
    4测试
    插入手机卡后重启开发板,并将脚本 pppd_conf.sh 拷贝到开发板,然后使用用命令
    “./pppd_conf.sh &”运行脚本,运行结果如下图所示。

    使用命令“ping -c 4 www.baidu.com &”测试,可以看到连网成功。


    移植到此完成。
