GPS低噪声放大器MAX2686/MAX2688（Maxim）
发布时间：2011-2-10 09:59
发布者：嵌入式公社
|

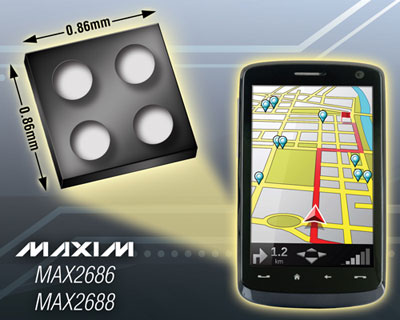

Maxim推出低噪声放大器(LNA) MAX2686/MAX2688，设计用于带有GPS功能、工作频段为1575MHz的应用。该系列LNA只有四个引脚，采用0.86mm x 0.86mm、0.4mm焊球间距的晶片级封装(WLP)，可最大程度地减小方案尺寸，满足当今不断缩小的手持设备的设计要求。Maxim先进的SiGe BiCMOS技术能够实现这种节省空间的设计。器件性能优于GaAs和pHEMT LNA、集成RF CMOS接收器以及目前尺寸较大的竞争方案。MAX2686/MAX2688只需2个外部元件即可构建完备的板级设计(采用一个可选电阻实现由逻辑电平控制的关断功能)。该系列LNA可理想用于GPS L1、Galileo和GLONASS等应用，如：蜂窝电话、便携式导航设备(PND)以及需要提高GPS接收灵敏度的产品模块。 MAX2686/MAX2688具有0.75dB的超低噪声系数，其接收灵敏度优于分立和高度集成的CMOS方案。此外，4mA (典型值)的低工作电源电流可延长用户终端设备中的电池使用寿命。不使用LNA时，可选择通过由逻辑电平控制的关断模式将电源电流降至1µA以下。具有高线性度性能的MAX2688可提供约6dBm的额外带内和带外IIP3，而仅增加4.0mA的电源电流，能够在具有带内和带外阻塞器的应用中确保较高等级的接收性能。 可提供不同等级的增益、电流损耗和线性度性能的引脚兼容器件正在研发中。集成LDO的器件也即将推出，该器件可直接采用VBATT供电。更多信息请联系当地的Maxim办事处。MAX2686/MAX2688采用1.6V至3.3V电源供电，工作在-40°C至+85°C扩展级温度范围。此外，可提供MAX2686EVKIT和MAX2688EVKIT用于板级评估。
Maxim公司电话：010-62115199，传真：010-62115299，网址：http://china.maxim-ic.com。 |
