DHY29-[48]24／10型直流-直流变换器原理图
发布时间：2011-2-9 11:40
发布者：电路图分享
|

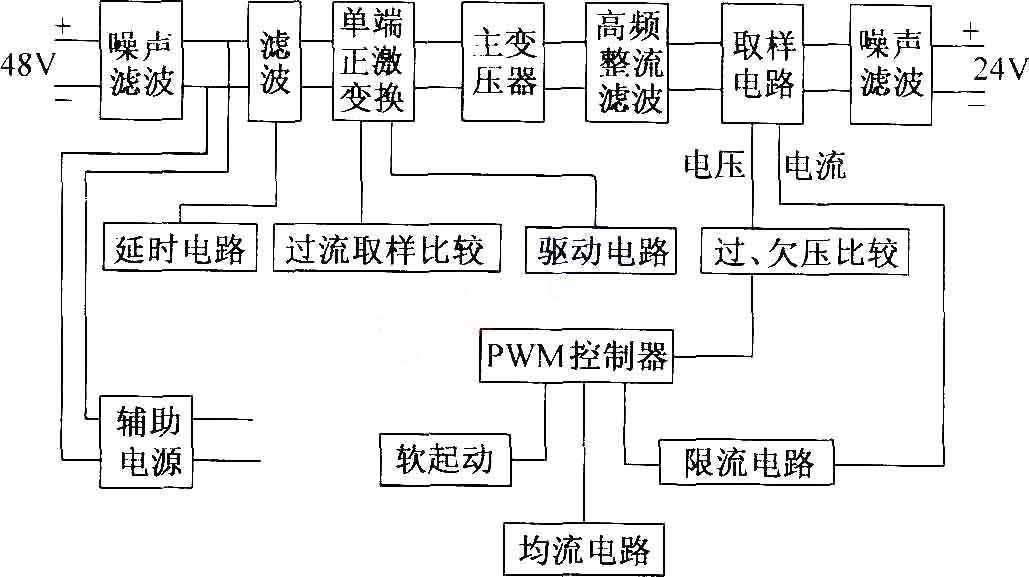

现在大多数通信设备已规范统一使用48V直流电源供电。但仍有少数设备继续延用24V直流电源。因所需电流容量较小，如果采用整流器供电，则为了保证不间断供电，必须备用24V蓄电池组。显然既不经济，又占用机房空间。采用48V到24V的直流～直流(DC／DC)变换器是解决这一问题的适合方法。如图为DHY29-[48]24／10型直流-直流变换器原理图，其主要性能指标： (1)输入直流电压 标称值：48V 允许变化范围：41V～51V (2)输出直流电压 标称值：24V／10A 电压调节范围：21.6V～26.4V (3)稳压精度：≤±1％ (4)杂音电压 电话衡重杂音电压：≤2mV,宽频杂音电压：≤20mV(3.4kHz～30kHz),峰峰值杂音电压： ≤100mV,离散频率杂音电压：≤5mV(3.4kHz～150kHz) ≤3mV(150kHz～200kHz) ≤2mV(200kHz～500kHz) ≤1mV(0.5MHz～30MHz) (5)效率：≥80％ (6)过压、欠压、过流保护点及限流值。 过压：(29±1)V,欠压：(21±1)V,过流：(12±1)V限流：10.5A～11A (7)并联工作的均流误差：≤±5％  |
