单个ARM Cortex-A7内核 NXP i.MX6UL开发板详解（一）

发布时间：2018-1-2 11:20 发布者：myir

开发板共享！！！

名称：MYD-Y6ULX开发板（ i.MX6UL开发板）

第1章概述

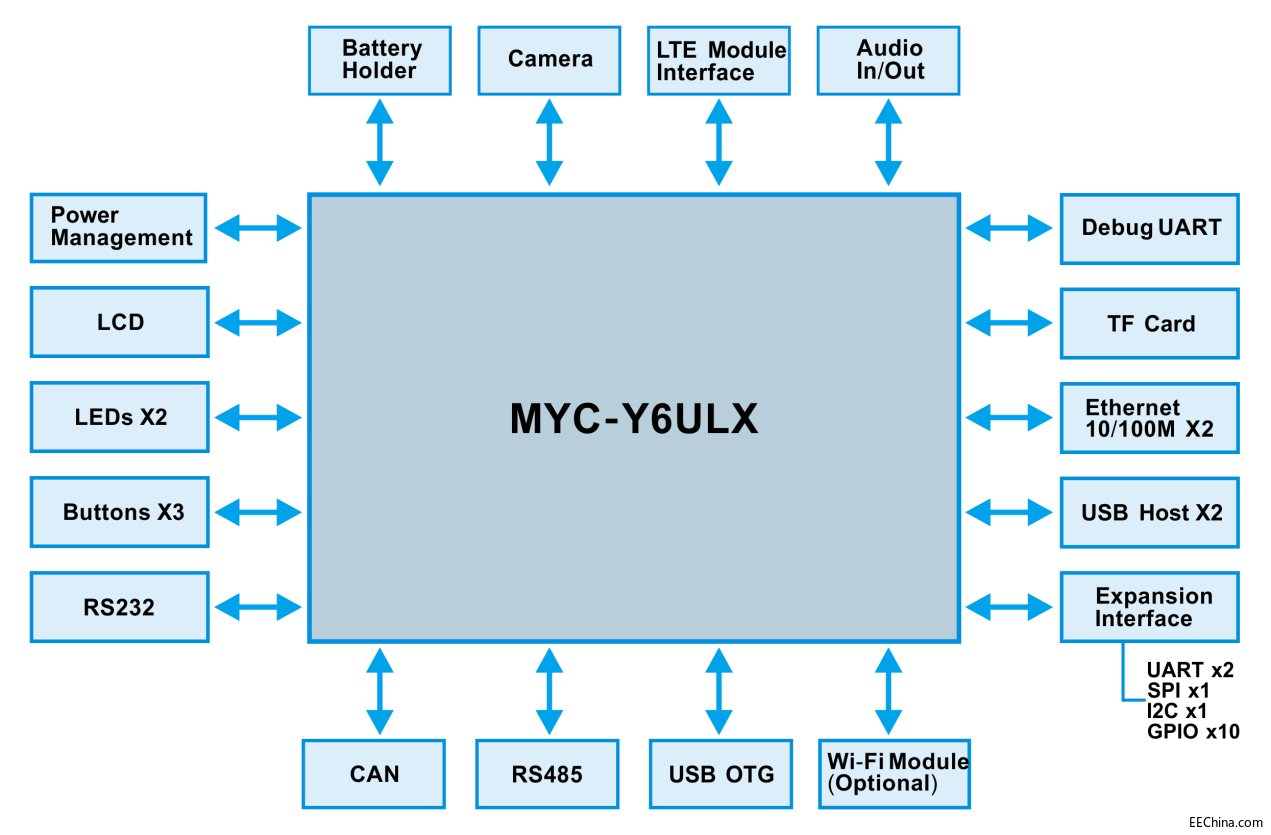

MYD-Y6ULX是米尔科技推出的基于NXP公司i.MX 6UL/6ULL系列处理器的嵌入式开发板。i.MX6UL是一个高功效、高性价比的应用处理器系列，采用单个ARM Cortex-A7内核，运行速度高达696MHz。i.MX 6ULL在i.MX 6UL的基础上精简了安全加密部分，但主频最高可达900MHz，更具性价比。i.MX 6UL/6ULL系列的处理器提供多种存储器接口，其中包括16 位LPDDR2、DDR3、DDR3L、NAND Flash、NOR Flash、eMMC、Quad SPI和各种其他接口，用于连接外围设备。MYD-Y6ULX开发板集成了4G模块接口，WIFI模块，LCD接口，摄像头接口，双网口等众多外设接口，为工业/物联网网关（IOT Gateway）、DTU、HMI人机接口等应用提供了完善的开发资源。

MYD-Y6ULX开发板（i.MX6UL开发板）由MYC-Y6ULX核心板和MYB-Y6ULX扩展底板两块板卡组成,提供linux4.1.15操作系统的驱动支持。随同开发板，提供包括用户手册、底板PDF原理图、外设驱动、BSP源码包、开发工具等相关资料。为开发者提供了稳定的设计参考和完善的软件开发环境，能够有效帮助开发者提高开发效率、缩短开发周期、优化设计质量、加快产品研发和上市时间。产品图片如下：

MYC-Y6ULX板（i.MX6UL核心板）上处理器的封装为MAPBGA 289，可以兼容I.MX 6UL的G0、G1、G2、G3子系列和I.MX6ULL 的Y0、Y1、Y2子系列的多款型号,不同型号的处理器在资源上存在一定的差异。MYC-Y6ULX搭配MYB-Y6ULX底板，提供以下三种标准配置供用户选用：

主芯片	MCimx6Y2DVM05AA	MCIMX6Y2DVM05AA	MCIMX6G2CVM05AAB
工作温度	0℃ - +70℃	0℃ - +70℃	-40℃ - +85℃ (wifi-20℃-+65℃)
内存	256MB DDR	512MB DDR	256MB DDR
存储器	256MB NandFlash	4GB EMMC	256MB NandFlash
WIFI功能	√	× WIFI与EMMC复用SDIO	√

针对批量应用，米尔提供主芯片及内存等选配和定制服务。

以下是这几款系列芯片之间的主要差异：

Feature	MCIMX6G0	MCIMX6G1	MCIMX6G2	MCIMX6G3
Speed	500 MHz	500 MHz, 700 MHz	500 MHz, 700 MHz	500 MHz
Cache	32 KB-I, 32 KB-D	32 KB-I, 32 KB-D 128 KB L2	32 KB-I, 32 KB-D 128 KB L2	32 KB-I, 32 KB-D 128 KB L2
OCRAM	128 KB	128 KB	128 KB	128 KB
DRAM	16-bit LP-DDR2, DDR3/DDR3L	16-bit LP-DDR2, DDR3/DDR4L	16-bit LP-DDR2, DDR3/DDR5L	16-bit LP-DDR2, DDR3/DDR6L
eFuse	512-bit	1024-bit	1536-bit	2048-bit
NAND (BCH40)	Yes	Yes	Yes	Yes
EBI	Yes	Yes	Yes	Yes
Ethernet	10/100-Mbit/s x 1	10/100-Mbit/s x 1	10/100-Mbit/s x 2	10/100-Mbit/s x 2
USB	OTG, HS/FS x 1	OTG, HS/FS x 2	OTG, HS/FS x 2	OTG, HS/FS x 2
CAN	0	1	2	2
Security	Basic	TRNG, Crypto Engine (AES/TDES/SHA), Secure Boot	TRNG, Crypto Engine (AES/TDES/SHA), Secure Boot	TRNG, Crypto Engine (AES with DPA/TDES/SHA/RSA), Secure Boot, tamper monitor, PCI4.0 pre-certification, OTF DRAM encryption
Graphic	None	None	PxP	PxP
CSI	None	None	24-bit Parallel CSI	24-bit Parallel CSI
LCD	None	None	24-bit Parallel LCD	24-bit Parallel LCD
Quad SPI	1	1	1	1
SDIO	2	2	2	2
UART	4	8	8	8
I2C	2	4	4	4
SPI	2	4	4	4
I2S/SAI	1	3	3	3
S/PDIF	1	1	1	1
Timer/PWM	Timer x 2, PWM x 4	Timer x 4, PWM x 8	Timer x 4, PWM x 8	Timer x 4, PWM x 8
12-bit ADC	1 x 10-ch.	1 x 10-ch.	2 x 10-ch.	2 x 10-ch.

i.MX6UL处理器资源对比

Feature	MCIMX6Y0	MCIMX6Y1	MCIMX6Y2
Core	ARM® Cortex-A7	ARM® Cortex-A7	ARM® Cortex-A7
Speed	500 MHz	500 MHz	500/800/900 MHz
Cache	32 KB-I, 32 KB-D	32 KB-I, 32 KB-D 128 KB L2	32 KB-I, 32 KB-D 128 KB L2
OCRAM	128 KB	128 KB	128 KB
DRAM	16-bit LP-DDR2, DDR3/DDR3L	16-bit LP-DDR2, DDR3/DDR4L	16-bit LP-DDR2, DDR3/DDR5L
eFuse	256-bit	256-bit	256-bit
NAND (BCH40)	Yes	Yes	Yes
EBI	Yes	Yes	Yes
Ethernet	10/100-Mbit/s x 1	10/100-Mbit/s x 1	10/100-Mbit/s x 2
USB	OTG, HS/FS x 1	OTG, HS/FS x 2	OTG, HS/FS x 2
CAN	0	1	2
Graphic	None	None	PxP
CSI	None	None	16-bit Parallel CSI
LCD	None	None	24-bit Parallel LCD
Quad SPI	1	1	1
SDIO	2	2	2
UART	4	8	8
I2C	2	4	4
SPI	2	4	4
I2S/SAI	1	3	3
ESAI	1	1	1
S/PDIF	1	1	1
Timer/PWM	Timer x 2, PWM x 4	Timer x 4, PWM x 8	Timer x 4, PWM x 8
12-bit ADC	1 x 10-ch.	1 x 10-ch.	2 x 10-ch.
Security	None	AES-128, HAB	AES-128, HAB
Temperature	-40°C to 105°C (Tj)	-40°C to 105°C (Tj)	0°C to 90°C (Tj)

i.MX6ULL处理器资源对比
