频率合成器电路原理图
发布时间：2011-2-6 22:25
发布者：1770309616
关键词：
频率合成器
|

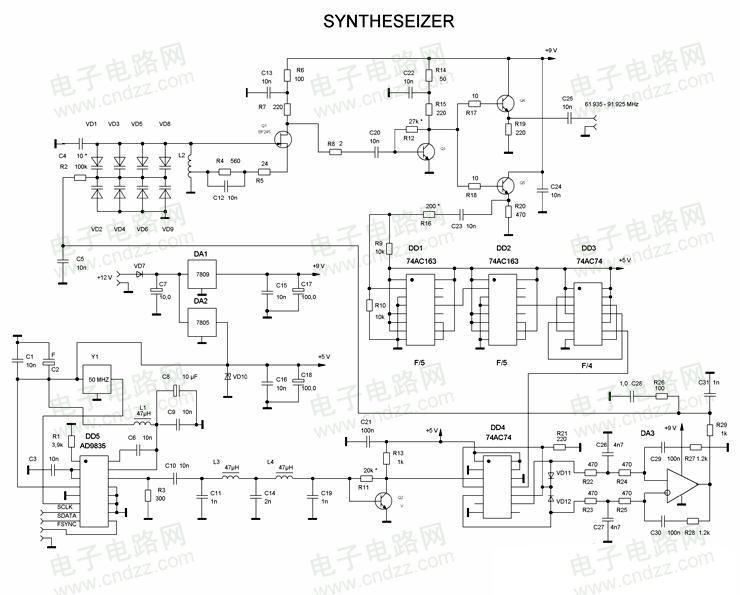

频率合成器电路原理图 电路说明频率合成器按照单循环PLL合成器（最小调谐步长100Hz）电路图组装，本振使用DDS频率合成器AD9835（最廉价的一种）。信号放大器组装在三级管Q1，借助变容二极管重新调整波长使其位于62.025–91.925 MHz之间。在Q3组成缓冲放大器，放大器信号从其输出端进入发射转发器Q4、Q5。从Q4输出进入接收机混频器，从Q5到频率分配器100（可以用其他现有的数字集成电路，只要具备2个条件：1.脉冲数频率>100 MHz；2.总的分解系数等于100）DD1, DD2 ,DD3。然后620250–919250 Hz频率信号进入频率-相位检波器DD4 ,DA3的一个输入端，从输出端失调信号进入信号放大器变容二极管，ФАПЧ闭合回路。来自DDS合成器本振信号频率620250–919250 Hz，经低频滤波器L3L4C11C14C19和Q2放大器进入频率-相位检波器的第二输入。信号放大器每调谐100Hz DDS频率改变1Hz。
|
