    泰克DPO7000系列示波器常见故障以及处理方法汇总

泰克DPO7000系列示波器拥有业界领先的信号保真度、最低噪声和最高有效位数(ENOB),让您更方便查看真实信号并对其进行精确测量。高信噪比和内部低噪音本底,让您可以执行精确的设计检定。从第一次开机一直到操作检查,泰克DPO70000系列可提供快速查找问题所需的功能以及业界领先的波形捕获速率和Pinpoint触发可让您高效追踪和捕获间歇性故障的能力。

泰克DPO7000系列的主要特点和优点:

3.5GHz,2.5GHz1GHz500MHz四种带宽型号

②在4条通道上实现10GS/s的实时采样率高达400M样点的记录长度,支持MultiView Zoom™功能,迅速浏览信息,大于250,000wfms/s的最大波形捕获速度;

Pinpoint?触发技术,提供了更加灵活、性能最高的触发功能,满足几乎任何触发情况

④体积小,重量轻,业内最大的12.1"XGA触摸屏

⑤串行数据流时钟恢复及NRZ串行码型触发,分离码型相关的影响

⑥低速串行协议触发(I2C,SPI,CAN)

下面西安安泰测试设备维修中心为大家分享有关泰克DPO7000系列示波器维修案例:

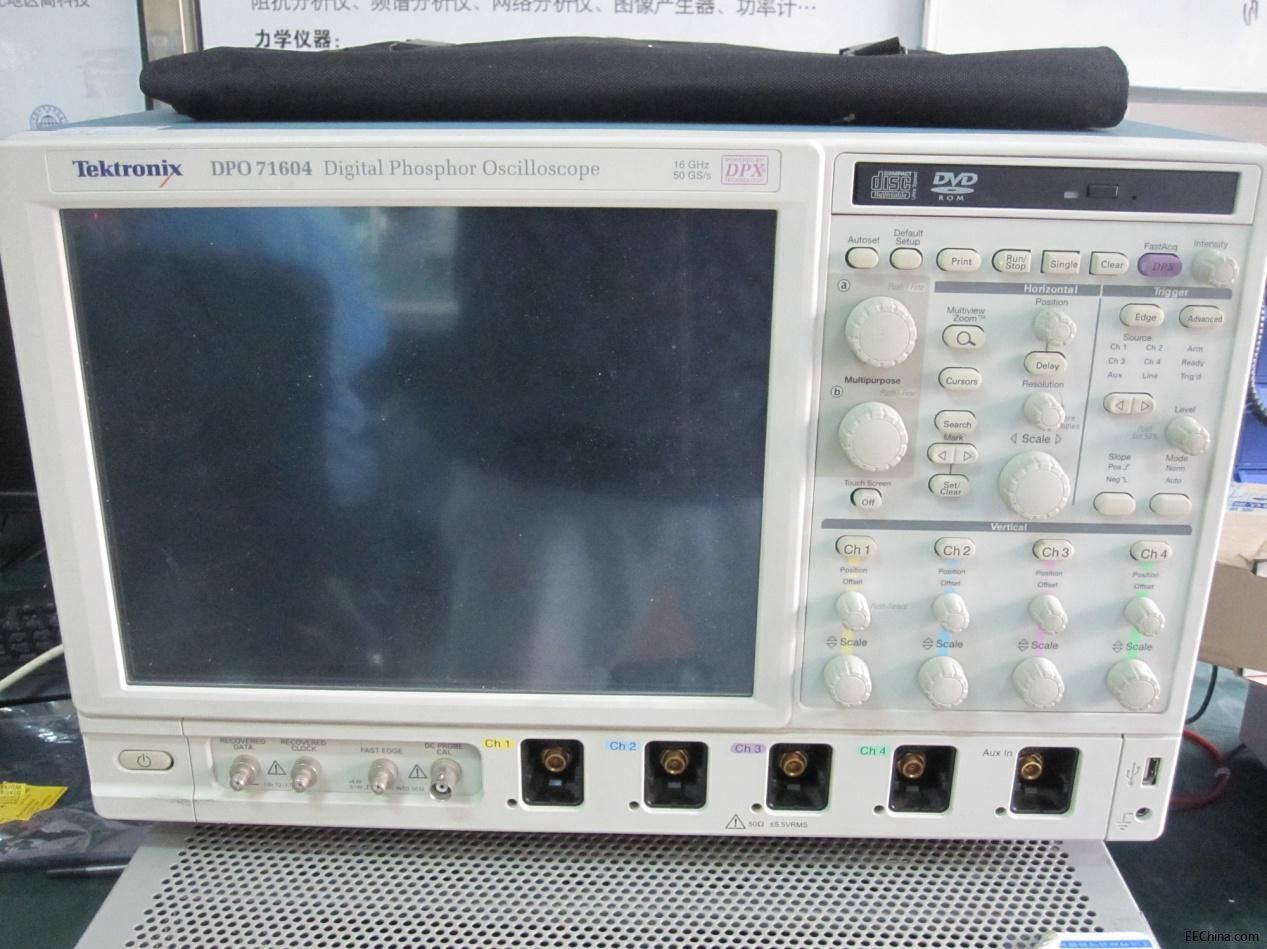

案例一:泰克高端示波器DPO71604自检报错,自校准失败

一、型号:泰克高端示波器DPO71604

二、故障:泰克高端示波器DPO71604仪器自检报错,自校准失败,采集342报错,触发411报错,CH1通道和触发电路工作异常。


三、检测、维修:

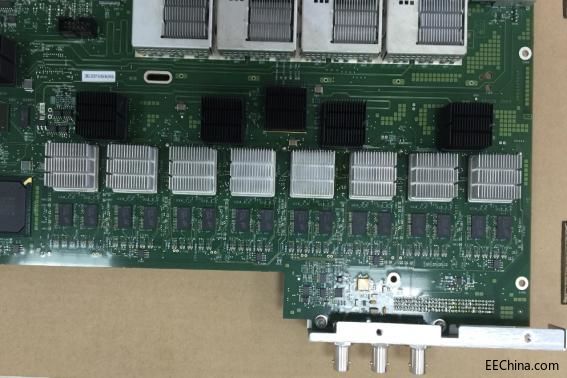

由于故障均与采集板相关,因此中心围绕采集板进行监测,特别是CH1与触发电路。


四、维修结果

经过工程师拆机修复采集板,自检自校正常


案例二:泰克数字示波器DPO7254自检报错

一、仪器型号:泰克数字示波器DPO7254

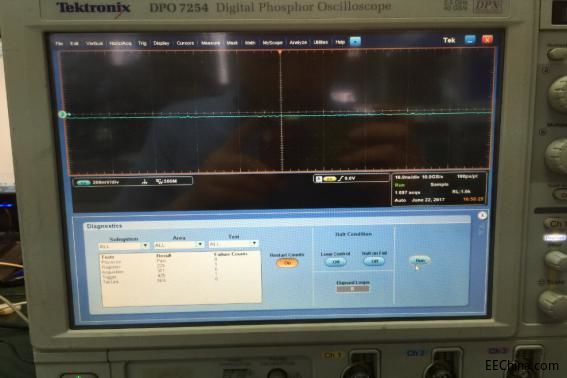

二、故障描述:泰克数字示波器DPO7254自检报错;;


三、分析,测试与判断:

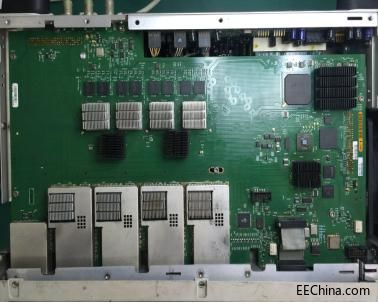

经过检测发现,仪器采集板多处器件损坏,导致报错;

四、维修与处理:




更换损坏器件,维修故障模块;

检测,调整仪器指标;

整机保养,清灰,清洁外观.

五、维修结果:

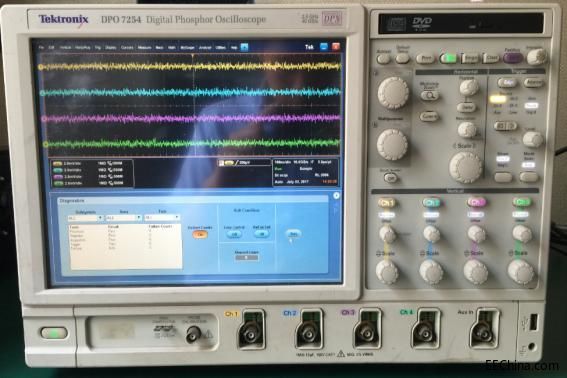

自检自校PASS,主要指标正常。修复。



案例三:泰克DPO7054C数字荧光示波器开机自检报错

一、仪器型号:泰克DPO7054C数字荧光示波器;

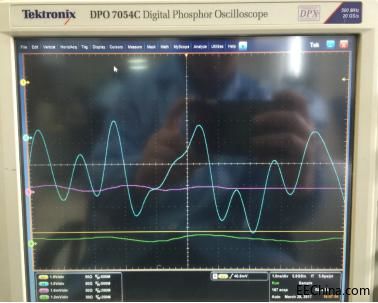

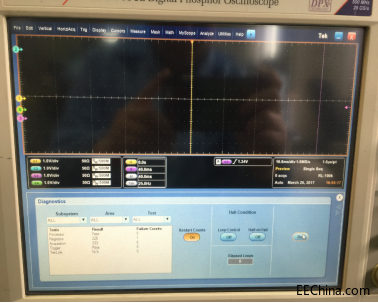

二、故障描述:开机自检报错;屏幕迹线紊乱;机壳部分变形;






三、检测过程:

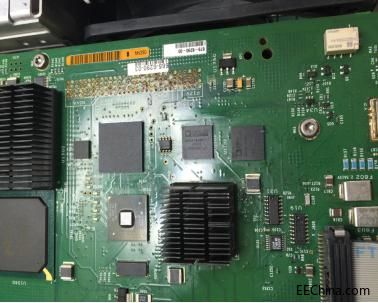

检测:经过检测发现,仪器采集板受外力撞击导致多处器件受损,导致自检报错,迹线紊乱;




五、维修结果:

更换损坏组件,维修故障模块,调整仪器指标;

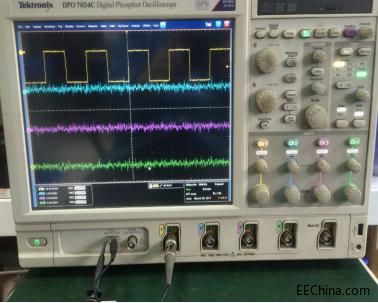

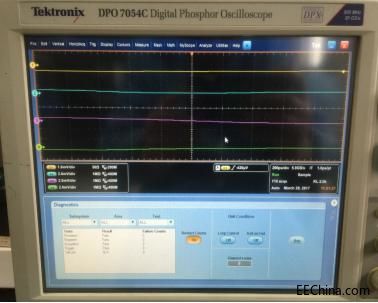

自检PASS,测试信号正常,机器恢复正常.

整机清灰,清洁外观;

维修完毕。





以上案例均有安泰维修原创整理发布,希望能帮助到大家;
