勇敢的芯伴你玩转Altera FPGA连载9：板级电路整体架构
发布时间：2017-10-17 21:48
发布者：rousong1989
|
勇敢的芯伴你玩转Altera FPGA连载9：板级电路整体架构 特权同学，版权所有 配套例程和更多资料下载链接： http://pan.baidu.com/s/1i5LMUUD
如图2.1所示，“勇敢的芯”FPGA实验平台是特权同学和至芯科技携手打造的一款基于Altera Cyclone IV FPGA器件的入门级FPGA学习平台。

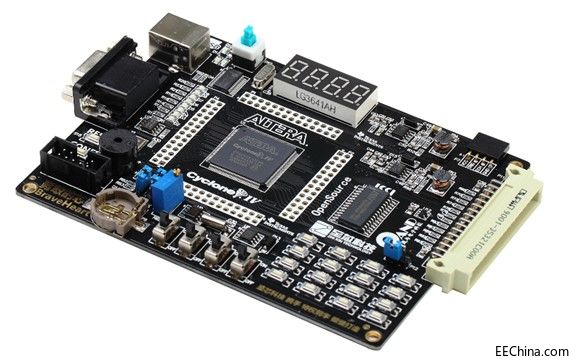

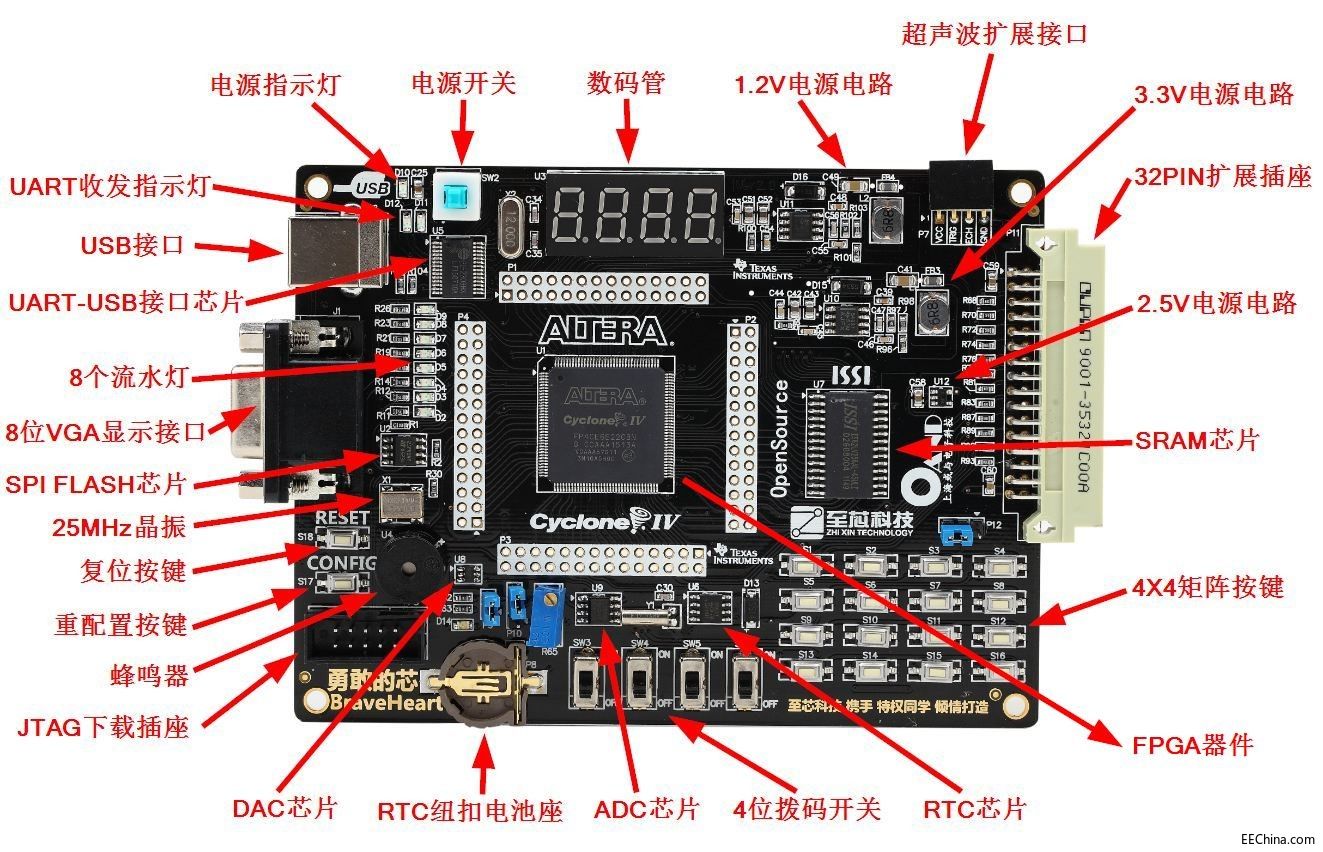

图2.1 FPGA实验板实物图 该实验平台板载丰富的常用外设，提供丰富的FPGA例程，包括逻辑例程和NIOSII例程。如图2.2所示，这是整板的外设器件的示意图。

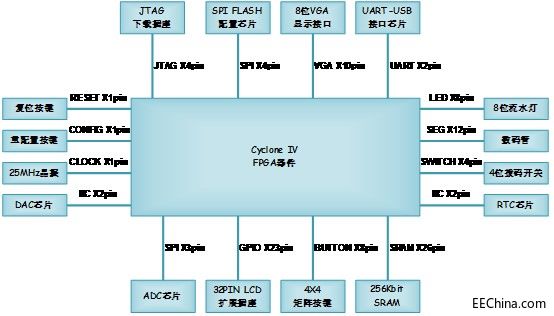

图2.2 FPGA实验板外设器件示意图 如图2.3所示，围绕着FPGA器件，各个外设信号接口的连接一览无遗。
图2.3 FPGA实验板接口芯片连接图 |
