MicroPython之TPYBoard v102开发板控制OLED显示中文

2017年09月27日 17:09    bodasister
  转载请以链接形式注明文章来源


  0x00前言

  之前看到一篇文章是关于TPYBoardv102控制OLED屏显示的,看到之后就想尝试一下使用OLED屏来显示中文。最近利用空余时间搞定了这个实验,特此将实验过程及源码分享出来,方便以后使用。

  0x01实验器材

  TPYBoardv102开发板1块

  0.96寸OLED显示屏(ssd1306)1块

  杜邦线若干

  0x02前期准备

  1、        首先我们先来看一下,之前参考的OLED显示字符的文章。

  http://docs.tpyboard.com/zh/late ... led/?highlight=oled

  文章中的源码文件都已上传到GitHub。地址:https://github.com/TPYBoard/deve ... PYBoard-v10x-master

  找到[11.学习使用OLED显示屏]里面就是源程序。我就是在font.py和ssd1306.py基础上做的开发。

  2、        在font.py中增加中文字模。

  font.py中已有英文、数字和符号的字符,我们需要做中文的字模添加到font.py中。

  2.1首先下载字模提取工具。地址:http://tpyboard.com/download/tool/187.html

  解压,双击运行PCtoLCD2002.exe。



  2.2        顶端菜单栏,点击[选项]按下方图片设置,设置完毕后点击[确定]保存设置。



  2.3        回到主界面,在输入框中输入“我”点击[生成字模]。



  取得的字模数据如下:





0x04,0x0E,0x78,0x08,0x08,0xFF,0x08,0x08,0x0A,0x0C,0x18,0x68,0x08,0x08,0x2B,0x10



0x40,0x50,0x48,0x48,0x40,0xFE,0x40,0x44,0x44,0x48,0x30,0x22,0x52,0x8A,0x06,0x02/*"我",0*/

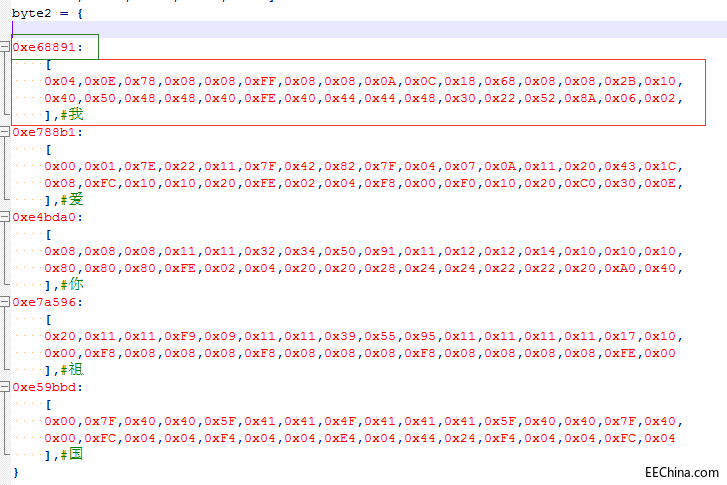

  2.4        将取到的字模数据添加到font.py中。



  绿色框中是“我”的16进制utf-8编码。

  在线工具:http://tool.lu/hexstr/

  参照以上方法,我依次添加了“我爱你祖国”这5个汉字的字模。



byte2  = {





0xe68891:



    [



     0x04,0x0E,0x78,0x08,0x08,0xFF,0x08,0x08,0x0A,0x0C,0x18,0x68,0x08,0x08,0x2B,0x10,



     0x40,0x50,0x48,0x48,0x40,0xFE,0x40,0x44,0x44,0x48,0x30,0x22,0x52,0x8A,0x06,0x02,



    ],#



0xe788b1:



    [



     0x00,0x01,0x7E,0x22,0x11,0x7F,0x42,0x82,0x7F,0x04,0x07,0x0A,0x11,0x20,0x43,0x1C,



     0x08,0xFC,0x10,0x10,0x20,0xFE,0x02,0x04,0xF8,0x00,0xF0,0x10,0x20,0xC0,0x30,0x0E,



    ],#



0xe4bda0:



    [



    0x08,0x08,0x08,0x11,0x11,0x32,0x34,0x50,0x91,0x11,0x12,0x12,0x14,0x10,0x10,0x10,



     0x80,0x80,0x80,0xFE,0x02,0x04,0x20,0x20,0x28,0x24,0x24,0x22,0x22,0x20,0xA0,0x40,



    ],#



0xe7a596:



    [



     0x20,0x11,0x11,0xF9,0x09,0x11,0x11,0x39,0x55,0x95,0x11,0x11,0x11,0x11,0x17,0x10,



     0x00,0xF8,0x08,0x08,0x08,0xF8,0x08,0x08,0x08,0xF8,0x08,0x08,0x08,0x08,0xFE,0x00



    ],#



0xe59bbd:



    [



     0x00,0x7F,0x40,0x40,0x5F,0x41,0x41,0x4F,0x41,0x41,0x41,0x5F,0x40,0x40,0x7F,0x40,



     0x00,0xFC,0x04,0x04,0xF4,0x04,0x04,0xE4,0x04,0x44,0x24,0xF4,0x04,0x04,0xFC,0x04



    ],#



}



  3、        在ssd1306.py文件中增加了draw_chinese显示中文的方法。



  def  draw_chinese(self,ch_str,x_axis,y_axis):



    offset_=0



    y_axis=y_axis*8#中文高度一行占8



    x_axis=127-(x_axis*16)#中文宽度占16



    for k in ch_str:



        code = 0x00#将中文转成16进制编码



        data_code =  k.encode("utf-8")



        code |= data_code[0]<<16



        code |= data_code[1]<<8



        code |= data_code[2]



        byte_data=font.byte2[code]



        for y in range(0,16):



             a_=bin(byte_data[y]).replace('0b','')



            while len(a_)<8:



                a_='0'+a_







             b_=bin(byte_data[y+16]).replace('0b','')



            while len(b_)<8:



                b_='0'+b_



            for x in range(0,8):



                 self.set_pixel(x_axis-x-offset_,y+y_axis,int(a_[x]))#文字的上半部分



                 self.set_pixel(x_axis-x-8-offset_,y+y_axis,int(b_[x]))#文字的下半部分



        offset_+=16



  github源码地址:https://github.com/TPYBoard/deve ... YBoard-v10x-master/

  找到[20.学习OLED显示中文]。

  0x03硬件连接

  本次实验使用OLED的SPI通讯方式,TPYBoardv102带有2个SPI接口,我用的SPI1。

  具体接线方法如下:



TPYBoard v102 (SPI1)



OLED显示屏(SPI)



3.3V



VCC 2.8V~5.5V



GND



GND



X6(SCK)



SCK/D0



X8(MOSI)



SDA/D1



Y10



RES



Y9



DC



NC(悬空)



CS



  0x04效果展示

  硬件接线OK后,将源码全部拷贝到TPYBaordv102加载的磁盘中,按下RST按键复位或者使用Putty软件Ctrl+D软复位,重新运行效果如下:
