基于DSP的焊接摆动器研制
发布时间:2011-1-18 21:21 发布者:
1770309616
关键词:
dsp
,
步进电机
,
焊接摆动器
摘要:在对焊枪摆动形式进行分析的基础上,设计了以
DSP
为核心控制器件,滚珠丝杠螺母为主要执行机构的焊接摆动器。摆动机构由
步进电机
驱动,摆动形式为直线往复式,摆动参数完全由程序控制,可以通过人机界面自由设定摆幅、摆频、摆动中心和停留时间等,摆动停止时由程序控制自动回到摆动中心。同时针对步进电机加速过程中较易出现的失步和过冲问题,重点对步进电机的加减速控制进行了较深入的分析,并给出了相应的软件实现方法。

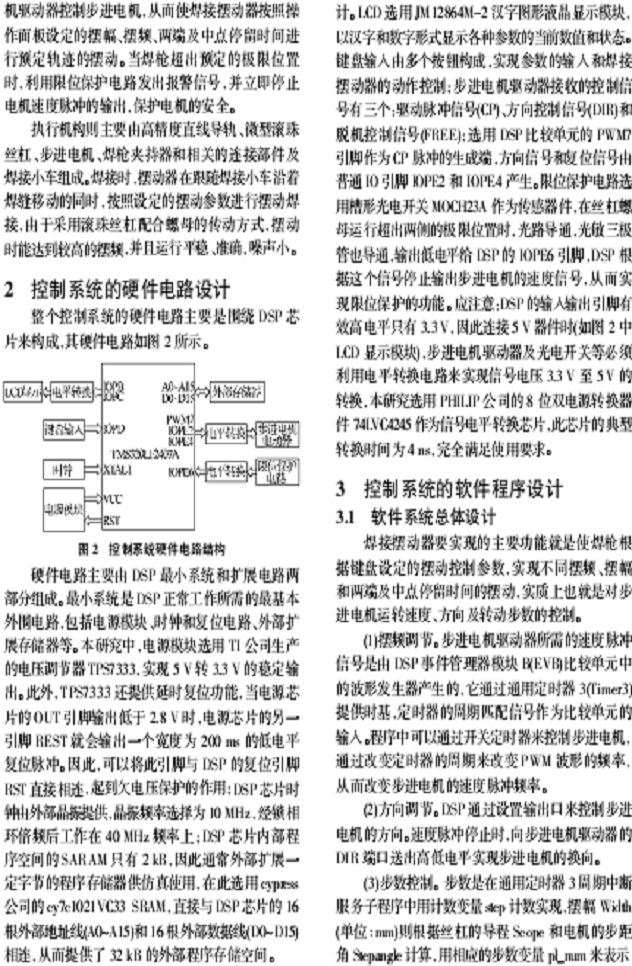

[localimg=869,1599]2[/localimg]

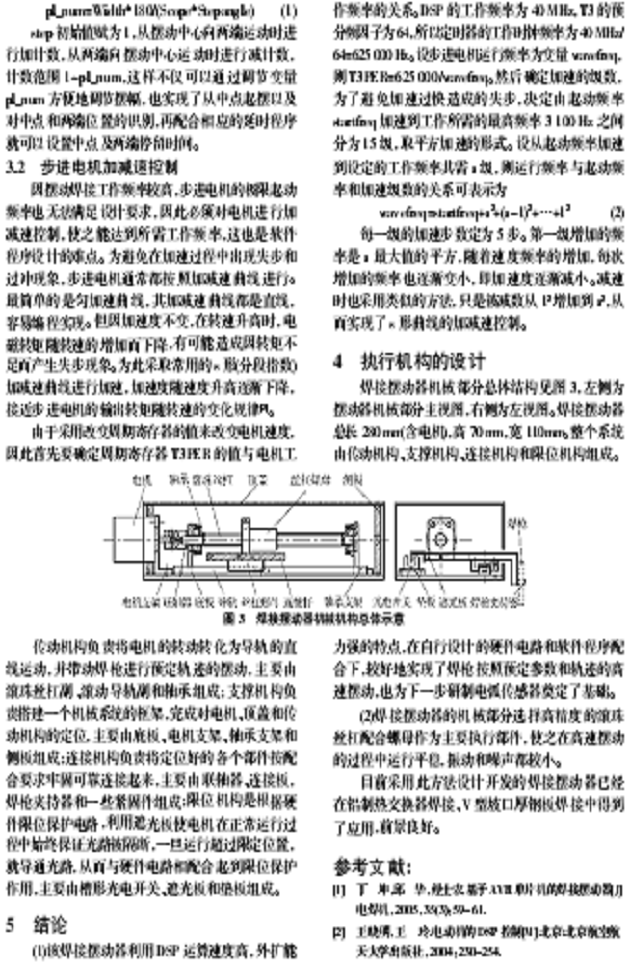

[localimg=877,1319]3[/localimg]
[localimg=884,1572]3[/localimg]
基于DSP的焊接摆动器研制.pdf
2011-1-18 21:21 上传
点击文件名下载附件
下载积分: 积分 -1
813.08 KB, 下载积分: 积分 -1
