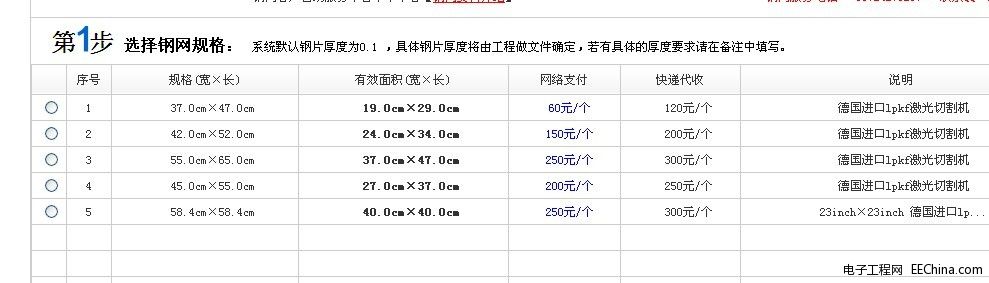

[供应] 嘉立创pcb打样专注于快速低价pcb打样 四层板低至100元起 钢网只需60元起!!!

[复制链接]
发表于 2011-1-10 12:26:53 | 显示全部楼层 |阅读模式
业务经理:徐先生13420977982 QQ800058792欢迎咨询
单、双面板:长和宽单边在5厘米以内的喷锡绿油/白字 10 100/折扣价50交期:3-4长和宽单边在10厘米以内的喷锡绿油/白字 10 150/折扣价100交期:3-4四层板: 长和宽单边在5厘米以内的喷锡绿油/白字 10 300(全部测试) 折扣价200交期4-5长和宽单边在10厘米以内的喷锡绿油/白字 10 400/(全测试) 折扣价300交期:4-5六层板:长和宽单边在10厘米以内的喷锡绿油/白字 10 1200/款(全部测试)备注:1、以上报价不含税;付款方式:货到付款,快递代收,[广东省外快递费到付]
2
、文件以拼板要求,本公司规定收费标准为:单/双面每款加收50元,四层板每款加收100,超出10CM*10CM则按本公司规定加收光绘费和板费;沉金工艺每款加收100元(由于镀金板不好上锡投诉率很高,我司不再承接镀金板,一律做沉金工艺);绿油/白字不加价(其它颜色加50元)
3
、加急收费标准:单双面板24小时加急每单加收200元(自取或快递);48小时加急每单加收100元(自取或快递)。四层板48小时加急每单加收400元(自取或快递);72小时加急每单加收200元(自取或快递)。PCB打样,一步步教你如何注册 PCB打样网站账号注册指导打开我司官方网站www.sz-jlc.com/D-->点注册-->我现在就想下单”-->我已经知道嘉立创公司价格”-->填写你的客户资料-->填写业务专员编号字母(D-->完成。
     1
。请用IE浏览器打开http://www.sz-jlc.com/D,
     2
。在首页点注册
     3
。点我现在就想下单
     4
。点我已经知道嘉立创公司价格
     5
。填写你的客户资料
     6
。填写业务专员编号字母:“ D ”
     7
。获得ID三:如何网上下单登录-->填写订单-->上传文件-->等待审核-->网络付款(可选)-->收板验货-->快递代收款(可选)
     1
。输入客户编号和密码登录
     2
。在订单管理在线下单
     3
。填写订单
     4
。点保存,计算总价格(系统自动报价)
     5
。点上传PCB文档,把文件压缩成rarzip格式上传
     6
。等待嘉立创审核(上班时间才能审核)
     7
。审核后,请在订单管理订单确定再次确定你的订单。
     8
。选择支付方式:1、快递代收(没折扣优惠)2,网络支付(享受折扣优惠)支付宝或者网上银行(可立即付款)
     9
。网上付款(可选),完成下单,等待快递送到PCB
 楼主| 发表于 2011-1-14 21:29:47 | 显示全部楼层
(PCB打样)双面锡板/沉金板制作流程:
开料------钻孔-----沉铜----线路---图电----蚀刻-----阻焊---字符----喷锡(或者是沉金)-锣边—v割(有些板不需要)-----飞测----真空包装
多层锡板/沉金板制作流程:
开料------内层-----层压----钻孔---沉铜----线路---图电----蚀刻-----阻焊---字符----喷锡(或者是沉金)-锣边—v割(有些板不需要)-----飞测----真空包装
 楼主| 发表于 2011-1-19 12:36:55 | 显示全部楼层
嘉立创--------生产制作工艺详解(工程师必备)
                      ------请转交贵公司电子设计工程师
一流的生产来自一流的设计,我们的生产离不开你设计的配合,请全力配合各位工程师请按嘉立创生产制作工艺详解来进行设计
一,相关设计参数详解:
一.    线路
1. 最小线宽: 6mil (0.153mm) 。也就是说如果小于6mil线宽将不能生产,如果设计条件许可,设计越大越好,线宽起大,工厂越好生产,良率越高 一般设计常规在10mil左右 此点非常重要,设计一定要考虑
2. 最小线距: 6mil(0.153mm).。最小线距,就是线到线,线到焊盘的距离不小于6mil 从生产角度出发,是越大越好,一般常规在10mil,当然设计有条件的情况下,越大越好此点非常重要,设计一定要考虑
3.线路到外形线间距0.508mm(20mil)
二.    via过孔(就是俗称的导电孔)
1.    最小孔径:0.3mm(12mil)
2. 最小过孔(VIA)孔径不小于0.3mm(12mil),焊盘单边不能小于6mil(0.153mm),最好大于8mil(0.2mm) 大则不限(见图3) 此点非常重要,设计一定要考虑
3. 过孔(VIA)孔到孔间距(孔边到孔边)不能小于:6mil 最好大于8mil此点非常重要,设计一定要考虑
4,焊盘到外形线间距0.508mm(20mil

         (图1)        (图2)              (图3)        (图4)
三.PAD焊盘(就是俗称的插件孔(PTH) )
1,插件孔大小视你的元器件来定,但一定要大于你的元器件管脚,建议大于最少0.2mm以上 也就是说0.6的元器件管脚,你最少得设计成0.8,以防加工公差而导致难于插进,
2, 插件孔(PTH) 焊盘外环单边不能小于0.2mm(8mil) 当然越大越好(如图2焊盘中所示)此点非常重要,设计一定要考虑
3. 插件孔(PTH) 孔到孔间距(孔边到孔边)不能小于: 0.3mm当然越大越好(如图3中所标的)此点非常重要,设计一定要考虑
4. 焊盘到外形线间距0.508mm(20mil)
四.防焊
1.    插件孔开窗,SMD开窗单边不能小于0.1mm(4mil)
五.字符(字符的的设计,直接影响了生产,字符的是否清晰以字符设计是非常有关系)
1. 字符字宽不能小于0.153mm(6mil),字高不能小于0.811mm(32mil), 宽度比高度比例最好为5的关系 也为就是说,字宽0.2mm 字高为1mm,以此推类
六:非金属化槽孔 槽孔的最小间距不小于1.6mm 不然会大大加大铣边的难度(图4)
七: 拼版
1.       拼版有无间隙拼版,及有间隙拼版,有间隙拼版的拼版间隙不要小于1.6(板厚1.6的)mm 不然会大大增加铣边的难度 拼版工作板的大小视设备不一样就不一样,无间隙拼版的间隙0.5mm左右 工艺边不能低于5mm
二:相关注意事项
一,关于PADS设计的原文件。
1,PADS铺用铜方式,我司是Hatch方式铺铜,客户原文件移线后,都要重新铺铜保存(用Flood铺铜),避免短路。
2,双面板文件PADS里面孔属性要选择通孔属性(Through),不能选盲埋孔属性(Partial),无法生成钻孔文件,会导致漏钻孔。
3.在PADS里面设计槽孔请勿加在元器件一起添加,因为无法正常生成GERBER,为避免漏槽,请在DrillDrawing加槽。
二,关于PROTEL99SE及DXP设计的文件
1.我司的阻焊是以Solder mask层为准,如果锡膏层(Paste层)需做出来,还有多层(M ultilayer)的阻焊窗无法生成GERBER,请移至阻焊层。
2.在Protel99SE内请勿锁定外形线,无法正常生成GERBER。
3.在DXP文件内请勿选择KEEPOUT一选项,会屏敝外形线及其他元器件,无法生成GERBER。
4,此两种文件请注意正反面设计,原则上来说,顶层的是正字,底层的要设计成反字,我司是从顶层到底层叠加制板。单片板特别要注意,不要随意镜像!搞不好就做出来是反的
三.其他注意事项。
1,外形(如板框,槽孔,V-CUT)一定要放在KEEPOUT层或者是机械层,不能放在其他层,如丝印层,线路层。所有需要机械成型的槽或孔请尽量放置于一层,避免漏槽或孔。
2,如果机械层和KEEPOUT层两层外形不一致,请做特殊说明,另外形要给有效外形,如有内槽的地方,与内槽相交处的板外外形的线段需删除,免漏锣内槽,设计在机械层和KEEPOUT层的槽及孔一般是按无铜孔制作(做菲林时要掏铜),如果需处理成金属孔,请特别备注。
3,如果要做金属化的槽孔最稳妥的做法是多个pad拼起来,这种做法一定是不会出错
3.金手指板下单请特殊备注是否需做斜边倒角处理。
4.给GERBER文件请检查文件是否有少层现象,一般我司会直接按照GERBER文件制作。
5.用三种软件设计,请特别留意按键位是否需露铜。
 楼主| 发表于 2011-2-10 13:23:54 | 显示全部楼层
嘉立创积分规则详细说明: 1:积分分为两种积分 基本积分:基本积分代表的是在我们公司的消费情况,信用情况,是一个各方面综合的积分,基本积分不能消费!     2:消费积分:消费积分是由消费的货款转换而来,按货款1%的返点,也就是说在嘉立创下单消费1万元,能积分100积分,100积分可换算100元人民币       3: 积分金额:积分金额是由消费积分转换而来,一积分换人民币1元,积分金额能在下单中抵扣下单货款          积分消费规则:      1,积分人民币不能直接竞对现金,只能在下单中进行抵扣货款       2, 积分人民币每一订单只能消费50元 不够50元的不能消费,如一天有多单,能进行多单消费,不限额度       3, 积分人民币从2010-12-08日开始,样板货款100元兑换一分消费积分,一分消费积分兑对1元消费人民币。小批量货款100元兑对一分可消费积分,一分可消费积分兑换1元消费人民币       4, 消费积分随时能转换成积分人民币,转换由本积分活动嘉立盛软件公司提供技术支持,开通嘉立盛公司“e管理”-免费在线erp系统,则可在erp系统中进行换算       5, 用邮件下单的不纳入到积分计划       6,货款是用积分消费的不能进行积分   对于退货款的不进行积分 深圳市嘉立创科技发展有限公司
 楼主| 发表于 2011-2-11 14:37:12 | 显示全部楼层
深圳市嘉立创科技发展有限公司成立于2003年,是一家专业生产PCB为主的高科技企业。公司位于深圳商业核心圈车公庙
工厂位于深圳市和美工业区,主要以样板及中小批量为主,每天样板出货能力达500多款。嘉立创一向注重为客户提供各种
人性化服务以支持 ,注重人才培养,倡导全员“自我经营”理念,公司得到了众多客户的认可及赞许!

强势打造深圳 最大 最专业 性价比最高的样板厂!
欢迎广大个人,公司,及贸易商咨询,合作!
 楼主| 发表于 2011-3-27 13:36:29 | 显示全部楼层
(嘉立创)专业PCB打样单双面板50元起一款四层板400元起10片徐生13420977982
 楼主| 发表于 2011-3-28 14:02:57 | 显示全部楼层
深圳市嘉立创科技发展有限公司成立于2003年,是一家专业生产PCB为主的高科技企业。公司位于深圳商业核心圈车公庙
工厂位于深圳市和美工业区,主要以样板及中小批量为主,每天样板出货能力达500多款。嘉立创一向注重为客户提供各种
人性化服务以支持 ,注重人才培养,倡导全员“自我经营”理念,公司得到了众多客户的认可及赞许!

强势打造深圳 最大 最专业 性价比最高的样板厂!
欢迎广大个人,公司,及贸易商咨询,合作!
 楼主| 发表于 2011-3-28 19:36:58 | 显示全部楼层
嘉立创--------生产制作工艺详解(工程师必备)
                      ------请转交贵公司电子设计工程师
一流的生产来自一流的设计,我们的生产离不开你设计的配合,请全力配合各位工程师请按嘉立创生产制作工艺详解来进行设计
一,相关设计参数详解:
一.    线路
1. 最小线宽: 6mil (0.153mm) 。也就是说如果小于6mil线宽将不能生产,如果设计条件许可,设计越大越好,线宽起大,工厂越好生产,良率越高 一般设计常规在10mil左右 此点非常重要,设计一定要考虑
2. 最小线距: 6mil(0.153mm).。最小线距,就是线到线,线到焊盘的距离不小于6mil 从生产角度出发,是越大越好,一般常规在10mil,当然设计有条件的情况下,越大越好此点非常重要,设计一定要考虑
3.线路到外形线间距0.508mm(20mil)
二.    via过孔(就是俗称的导电孔)
1.    最小孔径:0.3mm(12mil)
2. 最小过孔(VIA)孔径不小于0.3mm(12mil),焊盘单边不能小于6mil(0.153mm),最好大于8mil(0.2mm) 大则不限(见图3) 此点非常重要,设计一定要考虑
3. 过孔(VIA)孔到孔间距(孔边到孔边)不能小于:6mil 最好大于8mil此点非常重要,设计一定要考虑
4,焊盘到外形线间距0.508mm(20mil

         (图1)        (图2)              (图3)        (图4)
三.PAD焊盘(就是俗称的插件孔(PTH) )
1,插件孔大小视你的元器件来定,但一定要大于你的元器件管脚,建议大于最少0.2mm以上 也就是说0.6的元器件管脚,你最少得设计成0.8,以防加工公差而导致难于插进,
2, 插件孔(PTH) 焊盘外环单边不能小于0.2mm(8mil) 当然越大越好(如图2焊盘中所示)此点非常重要,设计一定要考虑
3. 插件孔(PTH) 孔到孔间距(孔边到孔边)不能小于: 0.3mm当然越大越好(如图3中所标的)此点非常重要,设计一定要考虑
4. 焊盘到外形线间距0.508mm(20mil)
四.防焊
1.    插件孔开窗,SMD开窗单边不能小于0.1mm(4mil)
五.字符(字符的的设计,直接影响了生产,字符的是否清晰以字符设计是非常有关系)
1. 字符字宽不能小于0.153mm(6mil),字高不能小于0.811mm(32mil), 宽度比高度比例最好为5的关系 也为就是说,字宽0.2mm 字高为1mm,以此推类
六:非金属化槽孔 槽孔的最小间距不小于1.6mm 不然会大大加大铣边的难度(图4)
七: 拼版
1.       拼版有无间隙拼版,及有间隙拼版,有间隙拼版的拼版间隙不要小于1.6(板厚1.6的)mm 不然会大大增加铣边的难度 拼版工作板的大小视设备不一样就不一样,无间隙拼版的间隙0.5mm左右 工艺边不能低于5mm
二:相关注意事项
一,关于PADS设计的原文件。
1,PADS铺用铜方式,我司是Hatch方式铺铜,客户原文件移线后,都要重新铺铜保存(用Flood铺铜),避免短路。
2,双面板文件PADS里面孔属性要选择通孔属性(Through),不能选盲埋孔属性(Partial),无法生成钻孔文件,会导致漏钻孔。
3.在PADS里面设计槽孔请勿加在元器件一起添加,因为无法正常生成GERBER,为避免漏槽,请在DrillDrawing加槽。
二,关于PROTEL99SE及DXP设计的文件
1.我司的阻焊是以Solder mask层为准,如果锡膏层(Paste层)需做出来,还有多层(M ultilayer)的阻焊窗无法生成GERBER,请移至阻焊层。
2.在Protel99SE内请勿锁定外形线,无法正常生成GERBER。
3.在DXP文件内请勿选择KEEPOUT一选项,会屏敝外形线及其他元器件,无法生成GERBER。
4,此两种文件请注意正反面设计,原则上来说,顶层的是正字,底层的要设计成反字,我司是从顶层到底层叠加制板。单片板特别要注意,不要随意镜像!搞不好就做出来是反的
三.其他注意事项。
1,外形(如板框,槽孔,V-CUT)一定要放在KEEPOUT层或者是机械层,不能放在其他层,如丝印层,线路层。所有需要机械成型的槽或孔请尽量放置于一层,避免漏槽或孔。
2,如果机械层和KEEPOUT层两层外形不一致,请做特殊说明,另外形要给有效外形,如有内槽的地方,与内槽相交处的板外外形的线段需删除,免漏锣内槽,设计在机械层和KEEPOUT层的槽及孔一般是按无铜孔制作(做菲林时要掏铜),如果需处理成金属孔,请特别备注。
3,如果要做金属化的槽孔最稳妥的做法是多个pad拼起来,这种做法一定是不会出错
3.金手指板下单请特殊备注是否需做斜边倒角处理。
4.给GERBER文件请检查文件是否有少层现象,一般我司会直接按照GERBER文件制作。
5.用三种软件设计,请特别留意按键位是否需露铜。
 楼主| 发表于 2011-3-31 11:04:01 | 显示全部楼层
嘉立创的算价功能全是用erp进行,erp的算价规则是按以下进行 现在对规则进行详解:

第一大类:以下指的是常规板:板厚从0.8-----1.6 喷锡  绿油  白字  里面没有拼不同的板 测试一半,网络支付价

一:套餐内:

1)单,双面板: 长宽在5cm以内,打样10pcs  价格是50元/款,包含了所有费用(包含了快递费,省外及用顺丰快递除外)

2)单,双面板: 长宽在10cm以内,打样10pcs 价格是100元/款,包含了所有费用(包含了快递费,省外及用顺丰快递除外)

3)四   层板: 长宽在10cm以内,打样10pcs 价格是400元/款,包含了所有费用(包含了快递费,省外及用顺丰快递除外)

二:套餐外:(指的是长 宽,数量 不在套餐内板,如数量大于10 长宽大于10cm)

    普通板计算公式:打样总费用 =  工程费    +    板费 +  菲林费

    双面板打样总费用:工程费(105)+板费[(长x宽(cm)x0.05x数量]+菲林费[(长x宽(cm)x0.05x6]

    四层板打样总费用:工程费(400)+板费[(长x宽(cm)x0.1x数量]+菲林费[(长x宽(cm)x0.05x8]

总结:如果是为了省费用,尽可能的做常规板:板厚从0.8-----1.6 喷锡 绿油  白字  内面没有拼不同

第二大类: 额外的费用

1)颜色费: 也就是说,用蓝色,红色之类的其它色做为阻焊色,每一款样板加收50元 因为打样基本上是为了测试功能,尽可能选用绿色,不收费

2)拼版费:拼版指的是不同的板(如果是相同的板则不算)放在一个文件内或是在一个压缩包内,那样则拼版一款加收50元,拼版方式,无论你是以邮票孔,长形槽,或是直接铣开,都是要收拼版费

3)测试费:测试费指的是做的样板,全部进行飞针测试,我方免费测试一半,我方建议,如果我的板只是为了测试性能,用个几片,则测试一半足够,没有必要全测,浪费测试费,如果你的板打的样全部要出样机,我建议你最好选择全部测试 因为测试费花不了多少钱  测试费收费是 工程费:是30+长x宽(cm)x0.005x数量 根据你的实际情况来决定

4)税费:普通发票税费是按货款的6个点收的,如果你是个人或无需税票,则无需选此项!

5)喷镀费:如果你是有铅喷锡或则无些项费用,如是你选择沉金板则多加收100 无铅板加收30 如果是为了测试功能,能选用有铅最好选用有铅

6)加急费:打样交期正常为3-4天,如果你要一天发货,或二天发货,刚要加收一定的加急费,一天发货(指的是今天5点前确认的订单明天晚上发货)加收200 二天发货的加收100

7)半孔板:加收100元,即板边上的孔需要做出孔内有铜的效果的工艺。

如果说你的板有第二大类的费用,则你的总费用是要加上第二大类的费用
 楼主| 发表于 2011-4-6 14:52:28 | 显示全部楼层
下单前请联系业务员注册客户编号,自己注册请填写业务专员编号(D)谢谢
输入客户编号和密码(工厂上班时间:周一到周六9:00—12:00 13:30—17:30 其余时间仍然可以网上下单,和有值班员审核订单,可以付款,只是要等上班时才能安排到生产线) 周日不安排订单

1, 输入网址www/sz-jlc/com  进入到网站(输入编号及密码)
1,进入到系统,在“订单管理”点“在线下单”
2,填写订单:输入数量,大小(如果大小不清楚可以随便写一个)及数量 然后点下一步到填写工艺(这个一定能不能写错)
3,点“保存”,计算总价格(系统自动报价)
4,如果认可系统计算的价格,则点“上传PCB文档”
5,然后把文件压缩成rar或zip格式上传,文件名最好不能有特殊符号和空格 在上传过程中,如果出现在上传了27%不能上传的情况,尽可能换一台电脑试试或换一个浏览器试试,不要用偏门的浏览器,尽可能用常规的
6,等待嘉立创审核,一般审核的时间为半个小时左右,如果是早上,时间可能稍长一点,你可以先忙别的,过了一段时间刷新一下查看审核结果
7,如果您很急,可以联系右上角的客服QQ或跟业务员进行联系,催一下快点审核.(上班时间才能审核)
8,审核后,请在“订单管理 ” 点“ 订单确定” 再次确定你的订单。
9, 在点确认时,会强制弹出审核结果(或在点确认前点"查看"),你一定要重新看一下嘉立创审核结果

10,  认可审核结果的情况下,在点确认的时候会出现支付界面:1、快递代收(没折扣优惠)2,网络支付(享受折扣优惠)支付宝或者网上银行(可立即付款)
11,完成下单 等待发货!
 楼主| 发表于 2011-4-9 09:45:27 | 显示全部楼层
嘉立创新的一年初步发展规划
感谢所有嘉立创新老客户不懈的支持,在新年侰始之际,嘉立创全体员工向所有客户拜年!

回顾2010年发展的初步成果:

一:样板:深圳生产基地

1):深圳生产基地样板达到了最高峰一天1000款/天

2):加急交期准时交货率达到了98%  三天交期的普通交期准时交货率达到了90%

3):品 质投诉率低于1% 返工率低于1%

4):在佛山建立了小批量生产基地 成功组织了60多人的一次性参观,得到了充分的认可

5):初步确认了建立从贴片,钢网,元器件一条龙的服务体系方案

二:小批量:深圳生产基地

1)小批量在2010年4月份上线 初步设计小批量规划达2万平方米/月

展望2011年发展的初步规划

1):继续完善样板的发展,更加的搞高生产能力,提高交货速度,提升品质

2):更加的把小批量当为重中之重,提高小批量的交期,

3):投资1500万左右,再建一条最高规格的新生产线

4):将投大量资金规划贴片,钢网,元器件样品一条龙的服务体系!

                                                                 你给我一份支持,我们将付出百份努力。在新的一年中,祝各位心想事成!

                                                                                                               深圳市嘉立创科技发展有限公司
 楼主| 发表于 2011-4-11 17:07:38 | 显示全部楼层
输入客户编号和密码(工厂上班时间:周一到周六9:00—12:00 13:30—17:30 其余时间仍然可以网上下单,和有值班员审核订单,可以付款,只是要等上班时才能安排到生产线) 周日不安排订单

1, 输入网址www/sz-jlc/com  进入到网站(输入编号及密码)
1,进入到系统,在“订单管理”点“在线下单”
2,填写订单:输入数量,大小(如果大小不清楚可以随便写一个)及数量 然后点下一步到填写工艺(这个一定能不能写错)
3,点“保存”,计算总价格(系统自动报价)
4,如果认可系统计算的价格,则点“上传PCB文档”
5,然后把文件压缩成rar或zip格式上传,文件名最好不能有特殊符号和空格 在上传过程中,如果出现在上传了27%不能上传的情况,尽可能换一台电脑试试或换一个浏览器试试,不要用偏门的浏览器,尽可能用常规的
6,等待嘉立创审核,一般审核的时间为半个小时左右,如果是早上,时间可能稍长一点,你可以先忙别的,过了一段时间刷新一下查看审核结果
7,如果您很急,可以联系右上角的客服QQ或跟业务员进行联系,催一下快点审核.(上班时间才能审核)
8,审核后,请在“订单管理 ” 点“ 订单确定” 再次确定你的订单。
9, 在点确认时,会强制弹出审核结果(或在点确认前点"查看"),你一定要重新看一下嘉立创审核结果

10,  认可审核结果的情况下,在点确认的时候会出现支付界面:1、快递代收(没折扣优惠)2,网络支付(享受折扣优惠)支付宝或者网上银行(可立即付款)
11,完成下单 等待发货!
 楼主| 发表于 2011-4-15 20:18:35 | 显示全部楼层
深圳市嘉立创科技发展有限公司成立于2003年,是一家专业生产PCB线路板(PCB打样,线路板,PCB,电路板,PCB线路板加工,PCB快板), 为主的高科技企业。公司位于深圳商业核心圈车公庙工厂位于深圳市和美工业区,主要以样板及中小批量为主,每天样板出货能力达1000多款。嘉立创一向注重为客户提供各种人性化服务以支持 ,注重人才培养,倡导全员“自我经营”理念,公司得到了众多客户的认可及赞许!

强势打造深圳 最大 最专业 性价比最高的样板厂!
欢迎广大个人,公司,及贸易商咨询,合作!
 楼主| 发表于 2011-4-17 08:44:57 | 显示全部楼层
PCB打样双面50元/款 四层400元/款 网络计价 网络支付 方便快捷 13420977982徐先生
 楼主| 发表于 2011-5-10 10:17:28 | 显示全部楼层
嘉立创--------生产制作工艺详解(工程师必备)
                      ------请转交贵公司电子设计工程师
一流的生产来自一流的设计,我们的生产离不开你设计的配合,请全力配合各位工程师请按嘉立创生产制作工艺详解来进行设计
一,相关设计参数详解:
一.    线路
1. 最小线宽: 6mil (0.153mm) 。也就是说如果小于6mil线宽将不能生产,如果设计条件许可,设计越大越好,线宽起大,工厂越好生产,良率越高 一般设计常规在10mil左右 此点非常重要,设计一定要考虑
2. 最小线距: 6mil(0.153mm).。最小线距,就是线到线,线到焊盘的距离不小于6mil 从生产角度出发,是越大越好,一般常规在10mil,当然设计有条件的情况下,越大越好此点非常重要,设计一定要考虑
3.线路到外形线间距0.508mm(20mil)
二.    via过孔(就是俗称的导电孔)
1.    最小孔径:0.3mm(12mil)
2. 最小过孔(VIA)孔径不小于0.3mm(12mil),焊盘单边不能小于6mil(0.153mm),最好大于8mil(0.2mm) 大则不限(见图3) 此点非常重要,设计一定要考虑
3. 过孔(VIA)孔到孔间距(孔边到孔边)不能小于:6mil 最好大于8mil此点非常重要,设计一定要考虑
4,焊盘到外形线间距0.508mm(20mil

         (图1)        (图2)              (图3)        (图4)
三.PAD焊盘(就是俗称的插件孔(PTH) )
1,插件孔大小视你的元器件来定,但一定要大于你的元器件管脚,建议大于最少0.2mm以上 也就是说0.6的元器件管脚,你最少得设计成0.8,以防加工公差而导致难于插进,
2, 插件孔(PTH) 焊盘外环单边不能小于0.2mm(8mil) 当然越大越好(如图2焊盘中所示)此点非常重要,设计一定要考虑
3. 插件孔(PTH) 孔到孔间距(孔边到孔边)不能小于: 0.3mm当然越大越好(如图3中所标的)此点非常重要,设计一定要考虑
4. 焊盘到外形线间距0.508mm(20mil)
四.防焊
1.    插件孔开窗,SMD开窗单边不能小于0.1mm(4mil)
五.字符(字符的的设计,直接影响了生产,字符的是否清晰以字符设计是非常有关系)
1. 字符字宽不能小于0.153mm(6mil),字高不能小于0.811mm(32mil), 宽度比高度比例最好为5的关系 也为就是说,字宽0.2mm 字高为1mm,以此推类
六:非金属化槽孔 槽孔的最小间距不小于1.6mm 不然会大大加大铣边的难度(图4)
七: 拼版
1.       拼版有无间隙拼版,及有间隙拼版,有间隙拼版的拼版间隙不要小于1.6(板厚1.6的)mm 不然会大大增加铣边的难度 拼版工作板的大小视设备不一样就不一样,无间隙拼版的间隙0.5mm左右 工艺边不能低于5mm
二:相关注意事项
一,关于PADS设计的原文件。
1,PADS铺用铜方式,我司是Hatch方式铺铜,客户原文件移线后,都要重新铺铜保存(用Flood铺铜),避免短路。
2,双面板文件PADS里面孔属性要选择通孔属性(Through),不能选盲埋孔属性(Partial),无法生成钻孔文件,会导致漏钻孔。
3.在PADS里面设计槽孔请勿加在元器件一起添加,因为无法正常生成GERBER,为避免漏槽,请在DrillDrawing加槽。
二,关于PROTEL99SE及DXP设计的文件
1.我司的阻焊是以Solder mask层为准,如果锡膏层(Paste层)需做出来,还有多层(M ultilayer)的阻焊窗无法生成GERBER,请移至阻焊层。
2.在Protel99SE内请勿锁定外形线,无法正常生成GERBER。
3.在DXP文件内请勿选择KEEPOUT一选项,会屏敝外形线及其他元器件,无法生成GERBER。
4,此两种文件请注意正反面设计,原则上来说,顶层的是正字,底层的要设计成反字,我司是从顶层到底层叠加制板。单片板特别要注意,不要随意镜像!搞不好就做出来是反的
三.其他注意事项。
1,外形(如板框,槽孔,V-CUT)一定要放在KEEPOUT层或者是机械层,不能放在其他层,如丝印层,线路层。所有需要机械成型的槽或孔请尽量放置于一层,避免漏槽或孔。
2,如果机械层和KEEPOUT层两层外形不一致,请做特殊说明,另外形要给有效外形,如有内槽的地方,与内槽相交处的板外外形的线段需删除,免漏锣内槽,设计在机械层和KEEPOUT层的槽及孔一般是按无铜孔制作(做菲林时要掏铜),如果需处理成金属孔,请特别备注。
3,如果要做金属化的槽孔最稳妥的做法是多个pad拼起来,这种做法一定是不会出错
3.金手指板下单请特殊备注是否需做斜边倒角处理。
4.给GERBER文件请检查文件是否有少层现象,一般我司会直接按照GERBER文件制作。
5.用三种软件设计,请特别留意按键位是否需露铜。
 楼主| 发表于 2011-6-11 14:00:07 | 显示全部楼层
PCB打样!PCB快速打样!有需要的请咨询
JLC嘉立创PCB打样 跟单服务:徐生 业务专员编号:D
最小线宽线距≥0.15MM(6MIL)最小过孔≥0.3MM(12MIL)
一:PCB打样套餐
1、单/双面板  喷锡(0.6--1.6mmFR-4) 规格:长和宽在5厘米以内,绿油白字,单价100元/折扣价  50元

(10PCS)   交期:3-4天
2、单/双面板  喷锡(0.6--1.6mm FR-4)规格:长和宽在10厘米以内, 绿油白字,单价150元/折扣价100元

(10PCS)   交期:3-4天
3、四层板   喷锡(0.6--1.6mm FR-4)规格:长和宽在10厘米以内,绿油白字, 单价500元/折扣价400元

(10PCS)   交期:5-6天
4、超出范围的按照工程费+板费+菲林费计算
备注:1、付款方式:货到付款(工程费不打折),网络支付(工程费打7折),[广东省外快递费到付]。
2、文件以拼板要求,本公司规定收费标准为:单/双面每款加收50元,四层板每款加收100元,超出

10CM*10CM则按本公司规定加收光绘费和板费;沉金工艺每款加收100元(由于镀金板不好上锡投诉率很高

,我司不再承接镀金板,一律做沉金工艺);绿油/白字不加价(其它颜色加50元)
3、加急收费标准:24小时加急每单加收200元(自取或快递);48小时加急每单加收100元(自取或快递)

  下单流程:获取编号和密码-->网上下单-->等待审核与报价-->订单确认-->选择支付方式-->下单完成
二:如何获的编号
打开我司官方网站点注册-->点“我现在就想下单”-->点“我已经知道嘉立创公司价格”-->填写你的客

户资料-->填写业务专员编号字母(D)-->完成。
     1。请用IE浏览器打开嘉立创网站
     2。在首页点“注册”
     3。点“我现在就想下单”
     4。点“我已经知道嘉立创公司价格”
     5。填写你的客户资料
     6。填写业务专员编号字母:“ D ”
     7。获得ID号
   三:如何网上下单
登录-->填写订单-->上传文件-->等待审核-->网络付款(可选)-->收板验货-->快递代收款(可选)
     1。输入客户编号和密码登录
     2。在“订单管理”点“在线下单”
     3。填写订单
     4。点“保存”,计算总价格(系统自动报价)
     5。点“上传PCB文档”,把文件压缩成rar或zip格式上传
     6。等待嘉立创审核(上班时间才能审核)
     7。审核后,请在“订单管理 ” 点“ 订单确定” 再次确定你的订单,认可审核结果的情况下,在点

确认的时候会出现支付界面:1、快递代收(没折扣优惠)2,网络支付(享受折扣优惠工程费打7折)支

付宝或者网上银行(可立即付款)。
     8。选择支付方式:1、快递代收(没折扣优惠)2,网络支付(享受折扣优惠)支付宝或者网上银行(

可立即付款)
     9。网上付款(可选),完成下单,等待快递送PCB板
 楼主| 发表于 2011-7-2 11:17:03 | 显示全部楼层
jlc嘉立创-pcb 深圳PCB打样-深圳PCB电路板打样最新报价


第一大类:以下指的是常规板:板厚从0.8-----1.6 喷锡  绿油  白字  里面没有拼不同的板 测试一半,网络支付价

一:套餐内:

1)单,双面板: 长宽在5cm以内,打样10pcs  价格是50元/款,包含了所有费用(包含了快递费,省外及用顺丰快递除外)

2)单,双面板: 长宽在10cm以内,打样10pcs 价格是100元/款,包含了所有费用(包含了快递费,省外及用顺丰快递除外)

3)四   层板: 长宽在10cm以内,打样10pcs 价格是400元/款,包含了所有费用(包含了快递费,省外及用顺丰快递除外)

二:套餐外:(指的是长 宽,数量 不在套餐内板,如数量大于10 长宽大于10cm)

    普通板计算公式:打样总费用 =  工程费    +    板费 +  菲林费

    双面板打样总费用:工程费(105)+板费[(长x宽(cm)x0.05x数量]+菲林费[(长x宽(cm)x0.05x6]

    四层板打样总费用:工程费(400)+板费[(长x宽(cm)x0.1x数量]+菲林费[(长x宽(cm)x0.05x8]

总结:如果是为了省费用,尽可能的做常规板:板厚从0.8-----1.6 喷锡 绿油  白字  内面没有拼不同

第二大类: 额外的费用

1)颜色费: 也就是说,用蓝色,红色之类的其它色做为阻焊色,每一款样板加收50元 因为打样基本上是为了测试功能,尽可能选用绿色,不收费

2)拼版费:拼版指的是不同的板(如果是相同的板则不算)放在一个文件内或是在一个压缩包内,那样则拼版一款加收50元,拼版方式,无论你是以邮票孔,长形槽,或是直接铣开,都是要收拼版费

3)测试费:测试费指的是做的样板,全部进行飞针测试,我方免费测试一半,我方建议,如果我的板只是为了测试性能,用个几片,则测试一半足够,没有必要全测,浪费测试费,如果你的板打的样全部要出样机,我建议你最好选择全部测试 因为测试费花不了多少钱  测试费收费是 工程费:是30+长x宽(cm)x0.005x数量 根据你的实际情况来决定


4)喷镀费:如果你是有铅喷锡或则无些项费用,如是你选择沉金板则多加收100 无铅板加收30 如果是为了测试功能,能选用有铅最好选用有铅

5)加急费:打样交期正常为3-4天,如果你要一天发货,或二天发货,刚要加收一定的加急费,一天发货(指的是今天5点前确认的订单明天晚上发货)加收200 二天发货的加收100

6)半孔板:加收100元,即板边上的孔需要做出孔内有铜的效果的工艺。

如果说你的板有第二大类的费用,则你的总费用是要加上第二大类的费用
如何获的编号
     嘉立创PCB打样,一步步教你如何注册 嘉立创PCB打样网站账号注册指导
打开我司官方网站www.sz-jlc.com/D-->点注册-->点“我现在就想下单”-->点“我已经知道嘉立创公司价格”-->填写你的客户资料-->填写业务专员编号字母(D)-->完成。
     1。请用IE浏览器打开http://www.sz-jlc.com/D,
     2。在首页点“注册”
     3。点“我现在就想下单”
     4。点“我已经知道嘉立创公司价格”
     5。填写你的客户资料
     6。填写业务专员编号字母:“ D ”
     7。获得ID号
   三:如何网上下单
登录-->填写订单-->上传文件-->等待审核-->网络付款(可选)-->收板验货-->快递代收款(可选)
     1。输入客户编号和密码登录
     2。在“订单管理”点“在线下单”
     3。填写订单
     4。点“保存”,计算总价格(系统自动报价)
     5。点“上传PCB文档”,把文件压缩成rar或zip格式上传
     6。等待嘉立创审核(上班时间才能审核)
     7。审核后,请在“订单管理 ” 点“ 订单确定” 再次确定你的订单。
     8。选择支付方式:1、快递代收(没折扣优惠)2,网络支付(享受折扣优惠)支付宝或者网上银行(可立即付款)
     9。网上付款(可选),完成下单,等待快递送PCB板
 楼主| 发表于 2011-8-5 10:53:07 | 显示全部楼层
PCB打样@PCB快速打样@PCB打样厂家
深圳市嘉立创科技发展有限公司--PCB打样全国最大的PCB打样工厂
深圳市嘉立创科技发展有限公司--每天打样超过1000款样板。交期短,准,快!
深圳市嘉立创科技发展有限公司--全国首家采用KB-A级料的PCB打样工厂,使PCB样板的质量实现质的飞跃
深圳市嘉立创科技发展有限公司--全国首家家使用ERP自助下单系统的企业,支持24小时不限时下单,随时查看PCB样板的生产进度
深圳市嘉立创科技发展有限公司--深圳PCB打样@深圳PCB快速打样@PCB打样专家.
深圳市嘉立创科技发展有限公司--以低价求存,以质量取胜.
JLC嘉立创(专业PCB/电路板打样) 跟单服务:徐生13420977982QQ1229661923 业务专员编号:D
一:PCB打样套餐特价板
1、单/双面板  喷锡(0.6--1.6mmFR-4) 规格:长和宽在5厘米以内,绿油白字,单价100元/折扣价  50(10PCS)   交期:3-4天
2、单/双面板  喷锡(0.6--1.6mm FR-4)规格:长和宽在10厘米以内, 绿油白字,单价150元/折扣价100(10PCS)   交期:3-4天
3、  四层板   喷锡(0.6--1.6mm FR-4)规格:长和宽在10厘米以内,绿油白字, 单价500元/折扣价400(10PCS)   交期:5-6天
备注:1、以上报价不含税;付款方式:货到付款,快递代收,[广东省外快递费到付]。
2、文件以拼板要求,本公司规定收费标准为:单/双面每款加收50元,四层板每款加收100元,超出10CM*10CM则按本公司规定加收光绘费和板费;沉金工艺每款加收100元(由于镀金板不好上锡投诉率很高,我司不再承接镀金板,一律做沉金工艺);绿油/白字不加价(其它颜色加50元)
3、加急收费标准:24小时加急每单加收200元(自取或快递);48小时加急每单加收100元(自取或快递)。
4、本公司对17点30前下的单当晚可以生产(须客户确认订单),17点30后下的单则要在第二天晚上才能生产。
5、24小时加急订单需要在当天5点之前下完并确认订单,48小时加急订单需要在当天5点半之前下完并确认订单。
深圳市嘉立创科技发展有限公司--PCB打样,PCB快速打样,电路板快速打样

嘉立创PCB电路板打样,一步步教你如何注册 嘉立创PCB电路板打样网站账号注册指导
打开我司官方网站www/sz-jlc/com(把/改成点)-->点注册-->点“我现在就想下单”-->点“我已经知道嘉立创公司价格”-->填写你的客户资料-->填写业务专员编号字母(D)-->完成。
     1。请用IE浏览器打开www/sz-jlc/com(把/改成点),
     2。在首页点“注册”
     3。点“我现在就想下单”
     4。点“我已经知道嘉立创公司价格”
     5。填写你的客户资料
     6。填写业务专员编号字母:“ D ”
     7。获得ID号
   三:如何网上下单
登录-->填写订单-->上传文件-->等待审核-->网络付款(可选)-->收板验货-->快递代收款(可选)
     1。输入客户编号和密码登录
     2。在“订单管理”点“在线下单”
     3。填写订单
     4。点“保存”,计算总价格(系统自动报价)
     5。点“上传PCB文档”,把文件压缩成rar或zip格式上传
     6。等待嘉立创审核(上班时间才能审核)
     7。审核后,请在“订单管理 ” 点“ 订单确定” 再次确定你的订单。
     8。选择支付方式:1、快递代收(没折扣优惠)2,网络支付(享受折扣优惠)支付宝或者网上银行(可立即付款)
     9。网上付款(可选),完成下单,等待快递送PCB板

JLC嘉立创(专业PCB/电路板打样) 跟单服务:徐生13420977982QQ1229661923 业务专员编号:D
下单网址:www/sz-jlc/com(把/改成点)
公 司 地  址:深圳市福田区车公庙都市阳光名苑3座12D
样板工厂地址:深圳市龙岗区坪地镇富地岗同富裕工业区C5栋3楼样板厂


公司简介:

    全国最大的PCB打样厂商—深圳市嘉立创科技发展有限公司成立于2003年,是一家致力于PCB快速打样,以双面、多层板为主的高新技术企业。公司位于深圳商业核心圈车公庙,工厂位于深圳市和美工业区,主要以样板及中小批量为主,  每天样板出货能力达1000多款。公司卓越的ERP网上下单管理系统,实现网上24小时不限时下单,网上报价,网上支付货款的功能,客户还可通过系统随时了解和跟踪自己的产品已生产至那一工序包括是否已发货。嘉立创一向注重为客户提供各种人性化服务以支持  ,注重人才培养,倡导全员“自我经营”理念,公司得到了众多客户的认可及赞许!
    公司拥有一支朝气蓬勃、专业和技术经验丰富的生产员工500余名,高层管理人员和高级工程师五十余名。拥有国内外先进的自动化生产线和检测设备,公司拥有2条全自动沉铜线,曝光机4台,飞针测试机60台,AOI光测机4台。年生产各种精密单、双、多层电路板20万平方米.是一家规模强大.设备完善.管理严格.品质卓越的专业电路板生产厂家。主要客户群为:液晶模块、卫星接收机(DVB)、计算机系统、电脑卡板、通讯设备、工业电源、仪器仪表、视频、视讯、网络、军工、工控等高科技行业提供生产和设计技术服务。
强势打造全国  最大  最专业  性价比最高的样板生产商!
发表于 2011-8-6 14:22:23 | 显示全部楼层
有需求
有机会合作!
发表于 2011-8-6 14:45:16 | 显示全部楼层
打样3天可以交吗?
有机会合作下!
您需要登录后才可以回帖 登录 | 立即注册

本版积分规则

关于我们  -  服务条款  -  使用指南  -  站点地图  -  友情链接  -  联系我们
电子工程网 © 版权所有   京ICP备16069177号 | 京公网安备11010502021702
快速回复 返回顶部 返回列表
