下一代同步整流控制技术增强电源运行参数
发布时间：2017-6-23 11:24
发布者：eechina
关键词：
同步整流
|

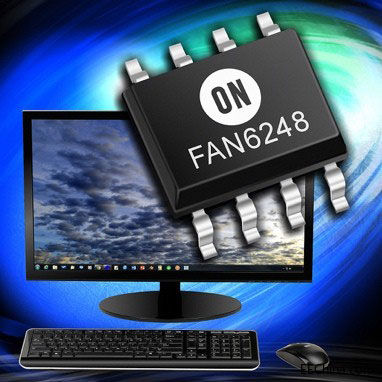

在当今的高性能的电源系统设计中，确保可靠性至关重要，因此高效的功能必须可以处理潜在的问题。同步整流电流反向就是这样一个问题。这发生在电容电流（寄生效应引起的）导致MOSFET在轻负载的情况下被过早激活时– 然后反向电流从输出电容流回同步整流器。这不仅导致系统能效受到严重影响，还可能会导致运行故障。 为了防止这种情况的发生，必须在系统处于轻载条件时采取措施增加延迟。自适应死区时间控制机制可以弥补寄生电感的存在，从而减轻体二极管导通的不良影响。通过这种方法，可以调整同步整流器关断点，以保持一个恒定的死区时间，而不受当时输出负载的影响。从而持续保持高能效和对相应的热管理规定更少的要求（由于散热的减少）。 得益于专有的自适应死区时间控制算法，安森美半导体的FAN6248双MOSFET驱动器控制器IC，能够充分解决上述挑战。同时，它可以帮助工程师最大化电源能效，并使系统尽可能紧凑、简单和具性价比。
该器件优化用于现代LLC谐振转换器拓扑结构，最大限度地减少同步整流MOSFET的体二极管传导。它通过使用一个独特的控制方法，消除了电流反向的隐患，还可以避免同步整流误触发。通过两个感测输入，可以准确地确定MOSFET两端的漏源电压，从而考虑到关于次级绕组的任何不对称或不良耦合。如果经证实死区时间太长，那么偏置电压相应降低。从而提高MOSFET的电压阈值，继而使同步整流器的导通时间延长（因此缩短相关的死区时间）。反之，如果死区时间太短，则降低MOSFET的电压阈值，从而抑制同步整流器的导通期。指定FAN6248控制器能够提高系统的电源能效，和实现在整个负载范围内的稳定运行（无电流反向的风险）。
请观看FAN6248评估板演示视频和访问网站以了解更详尽的信息。 |
