ST今日发布首批超低功耗8位MCU

2009年09月14日 13:09    老郭
关键词: MCU , 功耗
本帖最后由 老郭 于 2009-9-14 16:41 编辑

今天上午去参加ST的新闻发布会,ST宣布首批超低功耗8位MCU开始量产。这是一个业界比较重要的消息。慢慢整理一下。先看新闻稿:

2009年9月14日,意法半导体宣布,首批整合其高性能8位架构和最近发布的超低功耗创新技术的8位微控制器开始量产。以节省运行和待机功耗为特色,STM8L系列下设三个产品线,共计26款产品,涵盖多种高性能和多功能应用。

设计工程师利用全新的STM8L系列可提高终端产品的性能和功能,同时还能满足以市场为导向的需求,例如,终端用户对节能环保产品的需求,便携设备、各种医疗设备、工业设备、电子计量设备、感应或安保设备对电池使用周期的要求。设计人员将选择STM8L这类超低功耗的微控制器,以符合低功耗产品设计标准,如“能源之星”、IEA的“1W节能计划”或欧盟的EuP法令。

“意法半导体在技术创新上投入了大量资金,发展出支持STM8L新产品线的超低功耗平台,并凸显我们在这个高速增长的应用领域满足设计人员需求的承诺,” 意法半导体微控制器产品部总经理Jim Nicholas表示,“这项创新技术结合STM8架构的高性能,构成一个无懈可击的价值主张,使设备厂商能够设计技术先进、有成本竞争力的终端产品。”

这三条STM8L产品线都基于意法半导体的超低功耗技术平台,这个平台采用意法半导体独有的超低泄漏电流优化的130nm制程。独一无二的技术优势包括在1.65V到3.6V的整个电源电压范围内达到CPU最大工作频率,发挥CPU的全部性能。此外,由于采用一个片上稳压器,功耗与Vdd电压无关,所以具有更高的设计灵活性,并有助于简化产品设计。

其它创新特性包括低功耗嵌入式非易失性存储器和多个电源管理模式,包括5.4μA低功耗运行模式、3.3μA低功耗待机模式、1μA主动停止模式(实时时钟运行)和350nA停止模式。STM8L可以在4μs内从停止模式唤醒,支持频繁使用最低功耗模式。低功耗外设,包括小于1μA的实时时钟和自动唤醒(AWU)模块,有助于进一步节省电能。总之,这个平台可将动态电流消耗降到150μA/MHz。

这个低功耗平台的另一个特性:确保集成的模拟电路在低至1.8V工作电压仍可操作,在整个Vdd电压范围内最大化微控制器的功能。

开发工程师还将获益于STM8L全系列器件在引脚和软件上的兼容性,以及与意法半导体的STM32系列32位微控制器共用外设接口所带来的设计灵活性与扩展性。

STM8L101系列是STM8L超低功耗8位微控制器的入门级产品,特色是在一个超小的封装内取得很高的集成度,闪存密度高达8KB,有20引脚、28引脚和32引脚封装可选。

第二个产品线STM8L15x目前正在向客户提供测试样片,增加32KB片上闪存、最大达2KB 的SRAM、外部晶振/时钟功能、增强型复位以及直接存储存取(DMA)支持等功能。STM8L15x还增多个外设接口,包括一个电机控制计时器、更多的模拟功能、实时时钟和快速模数和数模转换功能。片上EEPROM具有真正的读写同步(RWW)功能,省去在闪存内进行复杂且昂贵的仿真测试。

第三个产品线STM8L152多集成一个液晶显示器控制单元。STM8L151和STM8L152两条产品线拟定于2010年初开始量产。

详细技术信息

超低功耗技术平台是意法半导体针对8位和32位微控制器开发的,发布于2009年6月。该技术平台基于意法半导体独有的针对超低泄漏电流优化的130nm制程,除现有的节能型微控制器设计技术外,平台还集成创新的低功耗嵌入式存储器和模拟电路。独有的优点包括在整个电源电压(Vdd)范围内支持最高的工作频率,功耗高低与Vdd电压无关,为开发人员提供了更高的设计的灵活性,并有助于简化设计。

此外,配备多种低功耗模式使STM8L微控制器能够实现从完全关闭到超低频率下持续监视的不同运行要求的应用。外设时钟门控可进一步降低整体运行和等待两种模式的电流消耗。

超低功耗平台还实现了一个先进而灵活的支持多个内外时钟源的时钟系统。这个特性让开发人员实时优化频率和时钟源,尽可能以最低的功耗满足应用需求。

当需要经常或频繁使用系统唤醒功能时,实时时钟和自动唤醒(AWU)单元小于1μA、最低功耗模式唤醒少于4μs等特性可确保高能效运行。片上集成的系统安全保护特性也是为超低功耗优化的,包括上电复位(POR/PDR)以及一个可选的激活欠压复位(BOR)。

STM8L151和STM8L152系列的片上DMA特性使外设可以独立于内核工作。通过关闭闪存和CPU,只让必要的外设处于运行状态,可以节省更多的电能。

所有的STM8L产品还受益于意法半导体的先进的8位STM8微控制器架构。16位索引寄存器、16MB线性地址空间,和以16MHz频率实现16 CISC MIPS处理速度的高每指令周期效率等特性,是STM8架构出色的性能。

所有STM8L产品都可在-40°C到+85°C温度范围内工作。此外,意法半导体还提供最高工作温度+125°C的耐高温
欢迎分享本文,转载请保留出处:http://www.eechina.com/thread-4212-1-1.html     【打印本页】
老郭 发表于 2009-9-14 13:52:25
早些时候的新闻稿:

ST发布超低功耗的8位和32位微控制器技术平台,采用130nm制程的创新平台将拓宽STM8S和STM32F产品线

2009年6月15日,意法半导体发布用于制造8位和32位微控制器的全新超低功耗技术平台的细节。新的技术平台将有助于新一代电子产品降低功耗,满足不断升级的能效标准的要求,延长电池驱动设备的工作时间。满足这些日益提高的标准需要全方位考虑微控制器的设计和制程技术,进行全面的最大限度的改进。

新平台采用130nm制程,意法半导体对这个平台进行了深度优化,逻辑功能采用超低漏电流晶体管,模拟功能采用低压晶体管,同时选用创新的低功耗嵌入式存储器、新的低压低功耗标准外设和创新的电源管理架构。这些改进技术合在一起可大幅降低动态和静态功耗,让未来的微控制器比目前市场上低功耗产品的性能功率比更大幅进步。

意法半导体将在2009年推出首批基于这个超低功耗平台的全新微控制器系列STM8L和STM32L,这两款产品将开启8位的STM8S和32位的STM32F两个超低功耗产品线,闪存动态功耗降至150μA/MHz,停止模式功耗最低300nA,且可以同时保存SRAM和寄存器的内容。STM8L产品的首批样品已经开始交付主要OEM客户测试。

在这个新的技术平台内,优化的130nm数字晶体管的漏电流很小,可降低微控制器在正常工作模式以及节能模式下的电流消耗。此外,创新的低功耗嵌入式非易失性存储器可降低应用数据处理所需的功耗。改进的模拟晶体管的工作电压降至1.65V,使片上模拟电路能够在低压电源下工作。通过采用低工作电压内核和4μs超高速低功耗状态唤醒等方法,电源管理架构可在全部模式下节省电能。最后,专用数字库和低功耗系统芯片(SoC)的新设计流程将有助于意法半导体扩大超低功耗微控制器的产品范围,为市场快速推出新器件。

其它更多的产品也将受益于新的8位和32位微控制器,包括报警系统、无线传感器、触感模块和便携设备,如个人保健设备、手持游戏机、遥控器、GPS设备、个人运动设备和手机配件。

STM8S和STM32F系列产品可解决开发人员对高效处理器架构的需求,具有低成本、低功耗和高设计灵活性的优点。这两个系列产品均使用先进的处理器内核,如STM32F系列的32-位ARM Cortex-M3处理器。为提高设计灵活性和软件再用性,两个系列产品共用标准的外设功能。每个系列中的现有产品的引脚相互兼容,这个优点让设计人员根据每一款设计,更加自由地优化引脚数量和外设。两个系列产品都充分利用了现有的节能技术,包括可节省电能的睡眠模式和待机模式、可降低时钟周期浪费的快速唤醒时间以及低电压工作。
老郭 发表于 2009-9-14 14:23:44
超低功耗STM8L演示

ST在今日的发布会上演示了基于STM8L贪吃蛇游戏机。为表示STM8L的低功耗性能,游戏机分别以太阳能电池、土豆电池、RF发射器和热水杯作为能源。


这是在两块土豆上插入铜、铁电极形成原电池来驱动游戏机


这是利用热水杯和散热器形成的热电偶为超级电容充电来驱动游戏机,电量够用5~10分钟

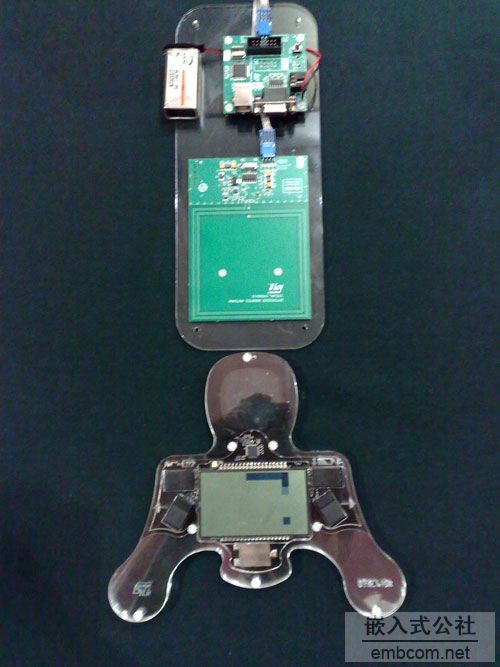

这是用RFID发射器产生的能量来为游戏机上的超级电容充电,电量够用5~10分钟
f.luo 发表于 2009-9-14 14:28:11
强悍!
诸葛孔明 发表于 2009-9-14 15:50:22
cool
老郭 发表于 2009-9-15 12:01:27
土豆不是最佳介质。橘子估计更好,柠檬就更理想了。
wangkj 发表于 2009-9-15 14:23:35
咱能不能用这个玩意搞个活动?这个可能更容易,更好玩。
老郭 发表于 2009-9-15 14:28:29
会计说的有理。等问问香水城有没有片子呢
诸葛孔明 发表于 2009-9-15 14:30:43
土豆不是最佳介质。橘子估计更好,柠檬就更理想了。
老郭 发表于 2009-9-15 12:01


是不是越酸越好呢? 找个醋坛子试试。
香水城 发表于 2009-9-16 22:20:11
土豆确实不是最佳介质,这个Demo的设计者有意选择了土豆的意图十分明显,就是要不使用最佳的介质,这样更能体现STM8L的优势。
dfsong 发表于 2010-5-30 23:05:08
很不错的功耗啊
长话短说 发表于 2010-6-1 10:20:02
漂过。
apaltechandy 发表于 2011-7-14 14:42:07
台灣渼鑫科技推出全球平宜的 8051 Flash 系列MCU, www.apaltech.com
