uC/OS-II在ADSP—BF531上的移植
发布时间：2010-11-16 11:01
发布者：eetech
|

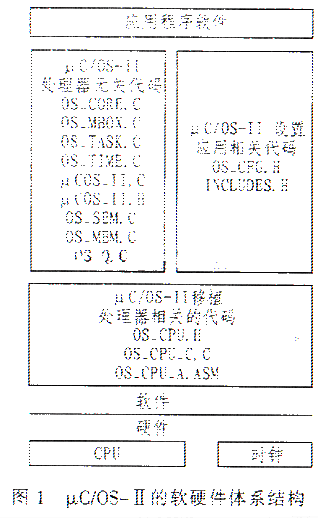

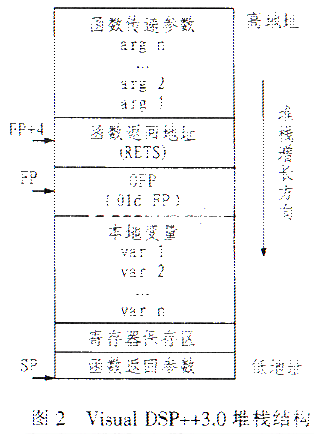

介绍源代码公开的实时操作系统μC／OS-II的特点、内核结构及ADSP—BF53l的硬件特征，同时给出将μC／0S-II移植到ADSP-BF531型数字信号处理器上的详细步骤和关键代码。 随着计算机技术的发展，嵌入式系统的应用愈来愈广泛，对人们的生活产生了巨大的影响。通常，嵌入式系统的软件部分都应用了实时操作系统(简称RTOS)，在特定的RTOS之上开发应用软件，可以让程序开发人员屏蔽掉许多底层硬件细节，提高软件功能设计效率，简化开发难度，同时使得程序调试方便，移植简单，易维护，大大缩短开发周期，RTOS也因此越来越受到嵌入式系统开发人员的青睐。目前实时操作系统很多，如VxWorks、Windows CE、pSOS等，但这些软件的价格和使用成本(版权费、维护费等)都十分昂贵，因此商业级RTOS软件在使用上受到诸多的限制。而μC／OS-II则不同，它的源代码是全部公开的，并且完全免费，是一个自由操作系统，程序开发人员可以改写其中的源代码使之符合自己的要求。由于其极强的可移植性和可裁减性，用户可以根据自己的需要，裁剪掉不需要的部分，使操作系统变得小巧灵活，同时又能够满足用户特定操作系统的需要。μC／OS-II的可靠性完全可以与商业级RTOS软件相媲美，因此笔者在移植过程中选用了这一实时操作系统。 1 ADSP—BF531的硬件特征 Blackfin系列中的ADSP—BF531型数字信号处理器是由ADl和Intel公司合作，针对音频和视频信号的编解码、手持设备和移动通信设备而研发的16位定点处理器，是建立在微信号架构基础之上，集高性能数字信号处理器与微控制器于一身。ADSP-BF53l的内核工作频率最高可达400MHz，处理器内核中包含2个16位MAC、2个40位ALU及4个8位ALU。专门用于视频信号的处理；还集成了许多片上外设，包括硬件UART、SPI接口、PPI接口、同步串口、看门狗电路、16个GPIO接口等。为了达到降低功耗的目的，该处理器具有多种工作模式，同时通过编程还可以动态改变处理器内核的工作频率和电压．这些特性都为手持设备提供了绝佳的选择。用户可以利用ADI公司提供的VisualDSP++3.0(或更高版本)集成开发环境对处理器进行编程、调试和开发。  2 实时操作系统介绍 μC／OS-II是一种专门为微处理器设计的占先式实时多任务操作系统，具有源代码公开、可移植性和可裁减性强、代码可固化、稳定性和可靠性高等特点。其内核主要提供任务管理、内存管理、时间管理等服务，系统最多可以支持64个任务(8个留于系统)，每个任务均有自己独立的优先级。由于内核为占先式的，因此总是运行优先级最高的任务。系统提供了丰富的函数可供调用，实现任务间的通信和切换。μ／OS-II的大部分代码都是使用标准的A-NIS C编写的．只有与处理器相关的一部分代码使用汇编语言．因此具有极强的移植性，在大多数8位、16位和32位处理器上都能稳定的运行。 图1示出μC／OS-II的软硬件体系结构。从图中可以看出，要实现μC／OS-II的移植，必须为其编写OS_CPU.H、0S_CPU_C．C和OS_CPU_A.ASM 3个文件，这3个文件都与处理器的硬件特性相关，提供任务切换和系统时钟功能。其余源文件的代码都是公开的，可以直接从μC／OS-II的官方网站下载。 3 对编译器的要求 虽然μC／OS-II具有很强的移植性，但在移植时，对处理器的编译器有如下几点要求： 处理器的C编译器能够产生可重人代码； 用C语言可以打开和关闭中断； 处理器支持中断，并且能够产生定时中断； 处理器能够容纳一定量数据的硬件堆栈； 处理器有将堆栈指针和其他CPU寄存器读出和存储到堆栈空间或内存中的指令。 ADSP-BF531型处理器的集成开发环境Visu-al++3.0通过关键字asm能在C代码中嵌入汇编语言，同时内核定时器可以为系统提供定时中断，总数量达20kbyte的片上数据RAM和SP、FP、USP 3个堆栈指针寄存器为操作系统各任务提供了丰富的硬件堆栈空间及对堆栈的方便操作。笔者正是在这些基础上利用Visual++3.0编译环境成功地完成了对ADSP-BF531处理器的μC／OS-II移植。 4 移植μJLC／OS-II 4.1重定义OS_CPIJ．H文件 4.1.1与编译器相关的数据类型 不同的处理器有不同的字长，μC／OS-II不使用C的short、int、long等与编译器相关的数据类型，而是重新定义了一系列类型以确保系统的可移植性，在系统移植时必须在OS_CPU．H头文件中对这些数据类型重新定义，具体内容如下： typedef unsigned char BOOLEAN typedef unsigned char INT8U typedef signed char INT8S typedef unsigned short INTl6U typedef signed short INTl6S typedef unsigned int INT32U typedef signed int INT32S μC／OS-II中的指针根据处理器堆栈数据入口宽度定义为OS_STK类型： typedef unsigned int OS_STK 4.1.2临界代码 RTOS在进入系统临界区之前都必须先关中断，退出后再开中断，μC／OS-II定义了2个宏指令来关闭／打开中断：  #define OS_ENTER_CRITICAL0 asm(“cli％O：”：”=d”(InterrupLach)) #define OS_EXIT_CRITICAL() asm(“sti％0：”：：”=d”(InterrupLaeh)) 其中InterrupLaeh为一全局变量，用于开关中断时 IMASK寄存器内容的恢复和保存。 4.1.3堆栈增长方向设定 在OS CPU．H头文件中还必须根据处理器堆栈的增长方向对OS_STK_GROWTH进行宏定义，由于ADSP-BF531是按照由高地址到低地址的结构组织处理器堆栈，因此宏定义如下： #define OS_STK_GROWTH 1 4.1.4 OS_TASK_SW0宏定义 OS_TASK_SW0在μC／OS-II从低优先级任务切换到高优先级任务时被调用，定义如下： #define OS_TASK_sw() asm(“raise 13；”) 4.2编写OS_CPU_C．C文件 μC／OS-lI的移植要求用户在OS_CPU_C．C文件中编写6个简单的C函数，其中主要是完成OS-TaskStkInit ()，其余5个函数可以不作处理。OS-TaskStkInit()负责任务堆栈的初始化，使得任务堆栈看起来就像刚发生过中断并将所有的寄存器保存到堆栈中的情形一样。不同的编译器在函数调用时有不同的入栈方法，因此在具体实现时必须根据处理器的编译环境进行调整。VisualDSP++3.0在函数调用时的堆栈结构如图2所示。 OSTaskStkInit()调用时需要传递任务代码起始地址(task)、用户参数指针(pdata)、任务堆栈顶端的地址(堆栈栈顶指针ptos)、返回参数为新任务堆栈栈顶指针，函数原型如下： void OSTaskStkInit() {OS_STK*stk； stk=(void *)ptos； opt=opt； *stk--=fINT32U)pdata；／／用户数据区 *stk--=fINT32U)(task)；／／RETI寄存器 *stk--=fINT32U)ptos；／／FP寄存器 (由于需要入栈的寄存器数量比较多，限于篇幅，在此省略其中多数) *stk--=fINT32U)0； ／／SEQSq、AT寄存器 *stk--=fINT32U)0；／／ASTAT寄存器 retum((void*)stk)；} 任务建立时调用该函数对新建任务的堆栈进行初始化，初始化后的堆栈结构如图3所示。 4.3编写OS_CPU_A．ASM文件 μC／OS-II移植的最后还需要用户编写4个重要的汇编函数，包括OSStartHighRdy()、OSCtxSw()、OSIntCtxSw()及OSTickISR()。分别介绍如下： 4.3.1 OSStartltighRdy()函数 该函数由OSStart()调用，用以运行优先级最高的就绪任务，其运行过程：调用用户定义的OS-TaskSwHook()数→获取任务堆栈指针→置位全局 变量0SRunning 出栈CPU寄存器 中断返回。在ADSP-BF531中的实现如下： _OSStartHighRdy： call_OSTaskSwHook； p0.1=_OSTCBHighRdy； p0.h=_0STCBHighRdy； pl=[p0]； ssync； sp=[p1]； p0.1=_OSRunning； p0.h=_OSRunning； r0=TRUE； [p0]=r0; ASTAT=[sp++]； SEQSTAT=[sp++]； FP =[sp++]； RETI=[sp++； rti； 4.3.2 OSCtxSw()函数 实时操作系统内任务级的切换是通过处理器的软中断实现的，并且软中断服务例程的向量地址必须指向OSCtxSw()函数，因此该函数的汇编程序代码如下： _OSCtxSw： [--sp]=RETI； [--sp]=FP； [--sp]=SEQTAT； [--sp]=ASTAT； p0.1=_OSTCBCur； p0.h=_OSTCBCur； pl=[p0]； ssync； [pl]=sp； call_OSTaskSwHook； p0.1 =_OSPrioHighRdy； p0.h=_OSPrioHighRdy； r0=[p0]； p0.1=_0SPrioCur； p0.h=_OSPrioCur； [p0]=r0； p0.1=_OSTCBHighRdy； p0.h=_OSTCBHighRdy； pl=[p0]； rO=[p0]； ssync； sp=[p1]； p0.1=_OSTCBCur； p0.h=_OSTCBCur； [p0]：r0； 、 ASTAT=[sp++]； SEQSTAT=[sp++]； FP：[SP++]； RETI=[sp++]； rti；  4.3.3 OSIntCtxSw()函数 OSIntCtxSw()用于实现中断级任务切换，由于该函数在中断服务程序中调用，因此在函数代码中不需要寄存器入栈，但堆栈结构中还包含了一些用户不需要的函数调用返回地址，因此该函数必须在最初清理堆栈(调整堆栈指针的位置)，其汇编程序代码如下： _OSIntCtxSw： p0=20； sp=sp+p0； p0.1=_OSTCBCur； p0.h=_OSTCBCur； pl=[p0]； ssync； [p1]=sp； call_OSTaskSwHook； p0.1=_OSPrioHighRdy； p0.h=_OSPrioHighRdy； r0=[p0]； p0.1=_OSPrioCur； p0.h=_OSPfioCur； [po]=10； p0.1=_OSTCBHighRdy； p0.h=_OSTCBHighRdy； pl=[p0]； r0=[p0]； ssync； sp=[p1]； p0.1=_OSTCBCur； p0.h=_0STCBCur； [po]=r0； ASTAT=[sp++]； SEQSTAT=[sp++]； FP =[sp++]； RETI=[sp++]； rti； 4.3.4 OSTicklSR()函数 μ,C／OS-II要求用户提供一个时钟资源来实现时间的延时和期满功能。笔者在移植过程中使用内核定时器产生时钟节拍，并通过定时器中断服务例程OSTickISR0实现任务切换等功能，该函数的汇编程序代码如下： _OSTicklSR： [--sp]=RETI； [--sp]=FP； [--sp]=SEQTAT； [--sp]=ASTAT； call_OSIntEnter； call_OSTimeTick； call_OSIntExit； ASTAT=[sp++]； SEQSTAT=[sp++]； FP =[sp++]； RETI=[sp++]； rti； 4.4程序下载及调试 完成以上文件的修改和编写之后。就可在Vi-sualDSP++3．0环境中对所有的源文件进行编译和连接，生成处理器可执行的．dxe文件，通过JTAG直接下载到处理器内核的程序区运行。由于VisualD-SP++3．0提供了强大的调试功能，用户能够很清楚地了解μC／OS--II在处理器内的运行情况，这无疑也对μC／OS-Ⅱ向ADSP—BF531移植提供了强大的支持。 5 结束语 详细介绍了向ADSP—BF531型处理器移植μC／OS-II实时操作系统的步骤和与处理器相关函数的代码编写，并成功地进行移植。通过测试，实时操作系统各任务之间的调用、中断处理、任务之间的通信等都能够稳定的运行。μC／OS-II实时操作系统的使用。将程序员从冗繁的流程图中解放出来，使得应用程序的设计过程大大简化，并且程序的可读性、扩展性、可靠性也得到了很大的改善。 |
