为高亮度LED提供高效电流驱动
发布时间：2010-11-11 18:06
发布者：designer
|

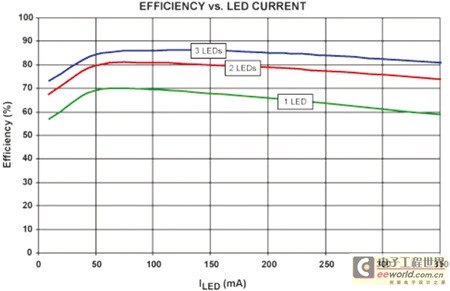

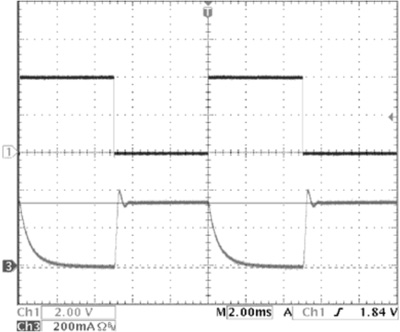

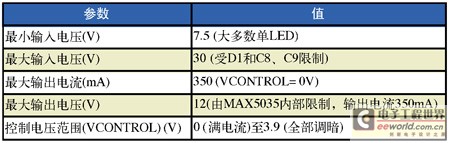

高亮度LED发展背景 近几年，高亮度LED (HB LED)在各种照明系统中作为光源日益受到青睐，这是由于高亮度LED具有高度的可靠性，使用寿命可以达到几十甚至几万小时，比传统的白炽灯或卤素灯的使用寿命高出几个数量级。基于这一优势，高亮度LED在汽车照明、公共标示与信号标志以及建筑照明中得到普遍应用。  图1 通过调节控制电压(0V至3.9V)，MAX5035 LED电流驱动器能够在LED_A和LED_K端产生近似350mA至0mA的输出电流  图2 图1电路中LED电流随控制电压的变化关系曲线，电流测量值通过连接在LED_A端和LED_K端的电流表得到 高亮度LED是经过特殊处理的PN结半导体器件，正向偏置时可发出白光、红光、绿光或蓝光(也可能产生其它颜色光)。作为PN结它们表现出类似于传统二极管的V-I特性，但具有较高的结压降。在正向电压达到VF(从红光LED的2.5V到蓝光LED的4.5V)，流过LED的电流很小；一旦正向电压达到VF，电流将迅速上升(与传统二极管相同)。因此，必须采用限流措施限制电流的上升，以防LED损坏。目前有三种基本的限流方式，表1对这三种方式进行了对比。 表1 限流方式比较  高亮度LED开关电源 图1是基于固定频率、高集成度PWM开关转换器MAX5035的高亮度LED电源原理图，输出电流可达1A。另一类似器件MAX5033的输出电流可以达到500mA。这款基于电感的buck调节器能够准确控制流过LED (或几个串联LED，总电压为12V)的电流。MAX5035的开关频率为125kHz，输入电压范围高达76V (需使用更高额定电压的输入电容和二极管)。此电路可以在较宽的输入电压范围内控制并保持恒定的LED电流。表2总结了该电路的设计规格。 表2 图1电路的基本参数  1假设一个白色LED：VF=4V、ILED=350mA、VIN=12V。 利用图1电路在控制端作用一个电压调节LED电流(图2)。图3给出了这一控制架构的效率。  图3 图1电路在驱动一只、两只或三只绿色350mA串联LED时，调节器效率与LED电流的关系曲线 控制电压与三个并联检流电阻的电压共同作用到IC的反馈(FB)引脚。IC的内部控制环路使FB引脚的电压保持在大约1.22V，因此，由于控制电压与电流检测电压都必须保持在1.22V (由电阻R1和R5设置)，更高的控制电压将产生更小的电流。 以下等式除了适用于本例外，还可用来设计其它的输出电流和控制电压：  其中：VREF = 1.22V、RSENSE是R2、R3与R4的并联电阻值(= 5Ω)。 在许多情况下，利用低频(50Hz至200Hz) PWM方式调节LED电流非常方便，通过控制脉冲宽度调节亮度(图4)。虽然LED在每个脉冲期间保持相同亮度，肉眼能够察觉到短暂的亮度变化，但是，这种调节方法的优点在于光谱保持不变，采用幅度调节时光谱会随着流过LED电流的变化而改变。  图4 图1电路低频PWM亮度调节的控制和LED电流波形。Ch1：VCONTROL，Ch3：ILED。负载为三个串联绿色LED，总电压近似为9.5V。替换小的输出电容，可以减小关断时的振荡幅度 采用100Hz、0V至约3.9V的方波控制波形时，LED电流的脉冲如图4所示。一般来说，低频PWM调光电路的效率比线性LED调光电路(图2)更高。 图5 图1所示电路的PCB布局图 结语 图1所示IC (MAX5035、MAX5033)为恒流驱动高亮度LED提供了一种高性价比方案，该方案具有以下优势： 高开关频率(125kHz)允许选择小电抗器件(L1和C2)。 能够在宽输入电压范围内实现高转换效率。 输出电压可达12V，能够驱动三个串联的高亮度绿色LED。 无需机械散热器。 电压范围可扩展至76V，适用于驱动汽车高亮度LED。 可用于24V信号标志灯和建筑照明。 通过变化电流检测电阻R2、R3与R4值，输出电流可达到1A。 内置开关功率MOSFET，简化设计。 可通过控制输入引脚，利用模拟电压幅度(线性调光)调节LED的亮度。 通过控制输入，利用低频PWM信号调节亮度。 |
