线性大功率LED驱动IC选型
发布时间：2010-11-7 09:41
发布者：techshare
|

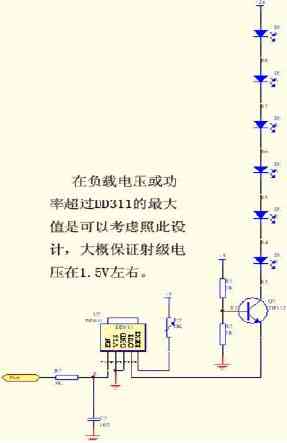

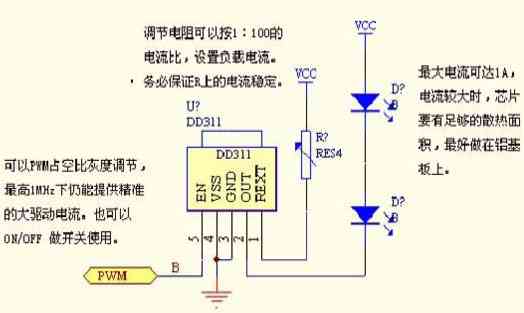

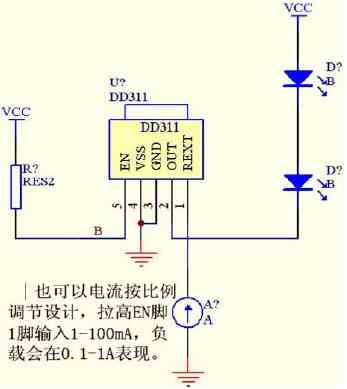

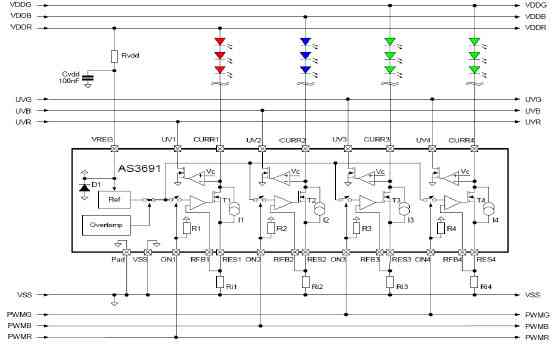

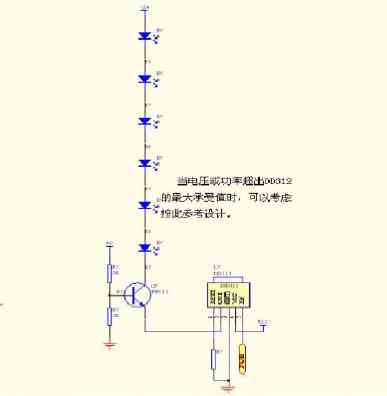

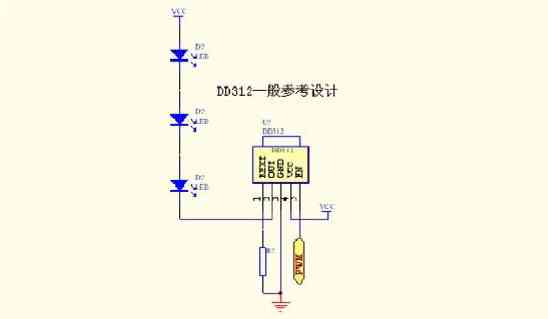

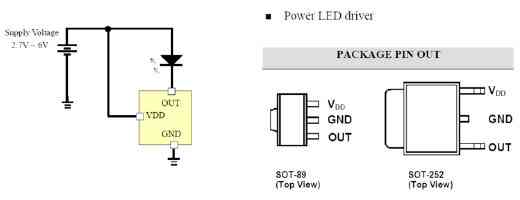

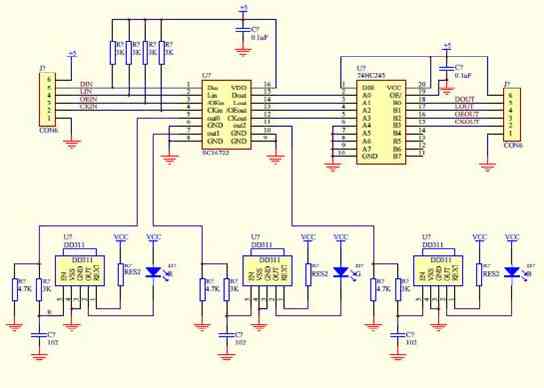

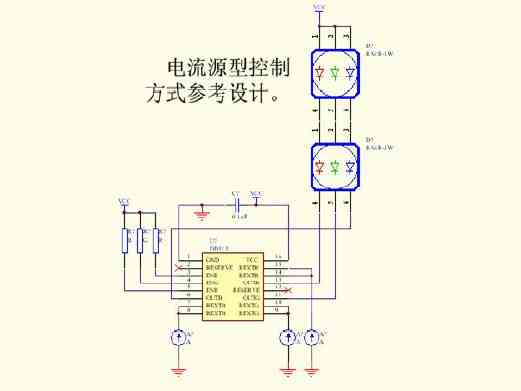

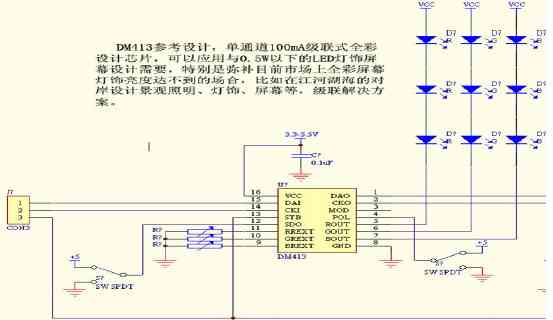

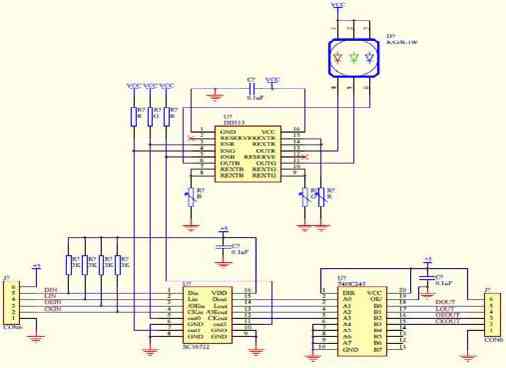

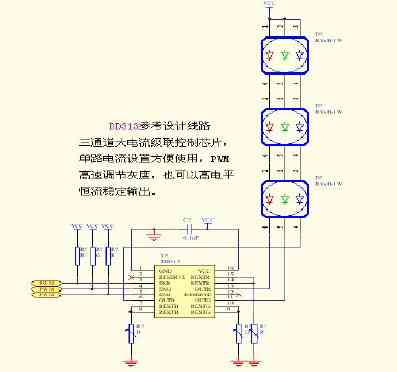

LED驱动IC应从，输入电压范围;输出电流要求;串接LED个数需要;是否有灰度表现要求;是否需要信号级联传递;价格;交货期和封装适合度等考虑。 AMC7135 是最早得到广泛应用的线性LED驱动器之一，特点是压差低只有200mV，特别符合锂电池和4V铅酸电池驱动单颗LED，广泛应用矿灯、手电筒、应急灯等产品。20-400mA固定式电流市场上都可以找到。 可供应的厂家有，台湾富微、广鹏科技、台晶光电、杭州士兰、深圳泉芯科技等等公司。  奥地利微电子AS3691是一款很据代表性的线性LED大尺寸LCD背光驱动IC，将线性IC功耗设计的一样出色;反馈采样自动适应LED VF值;4路LED恒流输出，符合R/G/B颜色组合3：6：1高演色性要求。可以应用于高要求背光源、洗墙灯等灯光产品上。  台湾点晶科技公司，以线性大功率LED驱动为主，目前在全球线性驱动IC设计中很具代表性，在此我们就依点晶科技公司的线性IC着重介绍参考设计! 目前市场销售状况良好，采用的厂家越来越多。优点是，线路简单简洁，设计应用方便，灰度表现目前是全球最好的之一(65,536 级)。缺点是，用这些IC都需要大功率电源供电，设计成本高。电源部分成本要高过LED驱动部分，目前多是洗墙灯、舞台灯光、屏幕等要求颜色变化要求较高的产品上。 灰度表现是今后在LED方面设计IC中很重要的因数。 单通道大功率LED 恒流驱动器 DD311 DD311是一单通道输出的LED恒流驱动器，内建电流镜与电流开关组件，是专为驱动大功率LED而设计的芯片。DD311可驱动高达1安培的沈入电流(sink current)，并可透过调整参考输入电流(IREF)来任意设定输出电流的大小。输出电流值约为100倍的IREF，IREF可由调整外挂电阻或偏压(bias)电压来设定。微调或使能偏压电压可校正LED间的亮度不一或实现多颗LED间整体亮度同时调整。芯片的输出端可承受高达36V的电压，支持多颗大功率LED的串接应用。内建输出使能端(Enable)，可轻易地实现大功率LED的高灰阶应用。 DD311特色 最大输出电流：1A(由参考输入电流IREF 设定) 最小输出电压要求：1V(当Iout = 1A 时) 最大输出承受电压：36V (输出通道漏电流小于0.1uA) 最大输出使能频率：1MHz 绝佳的恒流输出特性 应用 LED 建筑/娱乐/景观照明 LED 一般或特用照明 LED 背光源应用 封装形式 TO-252    单通道大功率LED 恒流驱动器 DD312 DD312是专为大功率LED应用所设计的恒流驱动器。芯片内含恒流产生电路，可透过外挂电阻来设定输出恒流值。透过芯片的使能端可以控制输出通道的开关时间，切换频率最高达一兆赫(1MHz)。电流输出反应极快，支持高色阶变化及高画面刷新率的应用。内建开路侦测, 过热断电，及过电流保护功能，使应用系统的可靠性大为提升。 DD312特色 最大输出电流：1A(透过外挂电阻设定) 输出电流为1A 时所要求的最小输出电压：1V 最大输出承受电压：18V 最大输出使能频率：1MHz 芯片工作电压范围：5 " 18V 过电流保护功能 过热断电功能 过热警示功能(SOP8 封装具备) LED 开路检测功能(SOP8 封装具备) 封装形式 TO-252 或 SOP8(带散热片)   SC16722是专用为LED串接级连应用设计的CMOS集成电路，可提供全彩三通道LED驱动，内部有信号整形、级连驱动输出、稳压器等线路。适合灯带式结构的LED显示驱动应用，电流大于30mA,允许用户在5V信号不变的情况下灵活的选择LED数量。下图是结合点晶DD311、DD312做级联式讯号传递设计。  三通道大功率LED 恒流驱动器DD313 DD313是专为大功率LED应用所设计的恒流驱动芯片。内建三个恒流输出通道，可透过三个外挂电阻分别设定输出电流值。并特别设计三个使能端，可个别独立控制三输出通道的开关时间，切换频率最高达一兆赫(1MHz)。电流输出反应极快，支持高色阶变化及高画面刷新率的应用。芯片内建过热断电及过电流保护功能，使应用系统可靠性更为提升。 DD313特色 三输出通道，可个别控制电流与色阶变化 最大输出电流：500mA(分别由三个外挂电阻设定) 最小输出电压要求：0.8V(当Iout = 500mA 时) 最大输出承受电压：18V 最大输出使能端频率：1MHz 芯片工作电压： 5V " 18V 过电流保护功能 过热断电功能 应用 LED 建筑/娱乐/景观照明 LED 一般或特用照明 LED 背光源应用 封装形式 SOP16 或 TSSOP16(带散热片)   DD313级联式讯号传输设计，级联式设计广泛用于投射灯、地埋灯等需要级联控制的场合。下图是结合点晶DD313做级联式讯号传递设计。  三通道LED 恒流驱动器DM413 DM413 是一颗具脉波宽度调制(PWM)输出及使能控制的LED 驱动芯片，专为LED 照明,装饰,大屏显示等应用而设计。芯片内含移位缓存器, 数据锁存, 及三通道恒流驱动器(电流值可由相对应的三个外挂电阻调控)。内建振荡器可实现PWM 输出功能，最高达14 比特的灰阶。数据输出端与时钟信号输出端皆可串接至下一芯片。独特的「输出端极性反转功能」可与大功率LED 之应用做搭配设计，增加了设计延展性。 芯片特色 最大恒流输出：100mA (由三个外挂电阻分别控制) 最大输出承受电压: 17V 最大串行时钟频率: 20MHz 内置缓存,使影像数据与时钟数据串行传输至下一芯片 具PWM 自由运行能力(内置振荡器可达6.5MHz，产生刷新率达400Hz) 三种PWM 操作模式： 「8 位亮度数据输入」 (8 位模式) 「8 位亮度数据输入」+「6 位整体亮度调整数据输入」 (14 位模式) 「8 位亮度数据输入」+「5 位单点色偏校正数据输入」 (13 位模式) 输出极性反转功能 TTL/CMOS 相容输入位准 芯片工作电压： 3.3V " 5.5V 应用 LED 装饰与照明 户内/外LED 视频/讯息显示屏 PWM 信号产生器  |
