精密差分输出仪表放大器解析
发布时间：2010-10-26 12:24
发布者：techshare

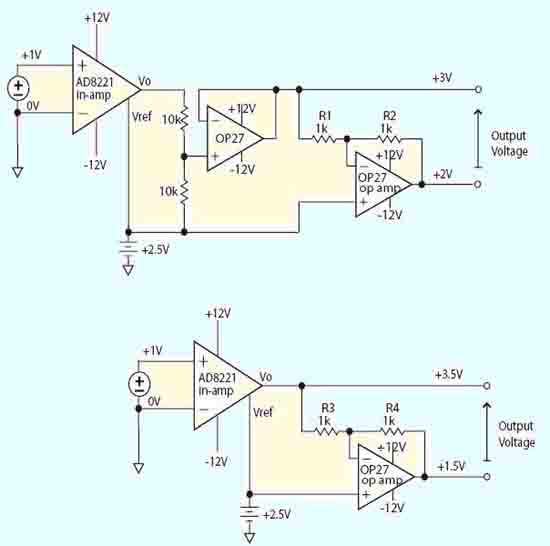

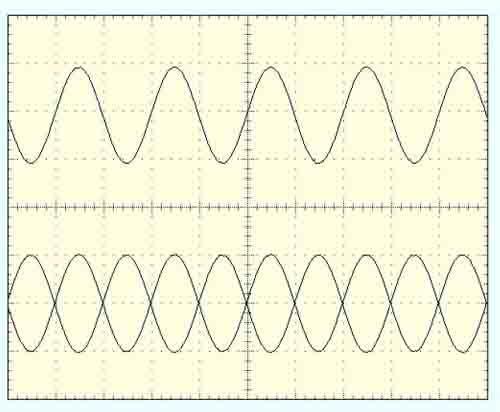

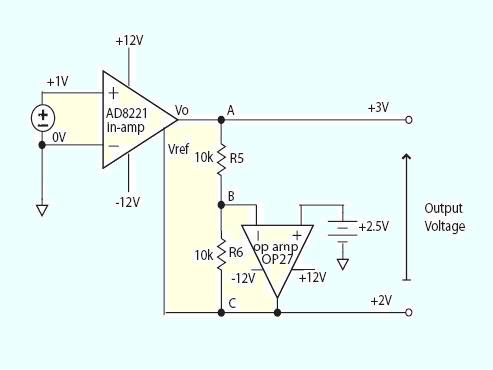

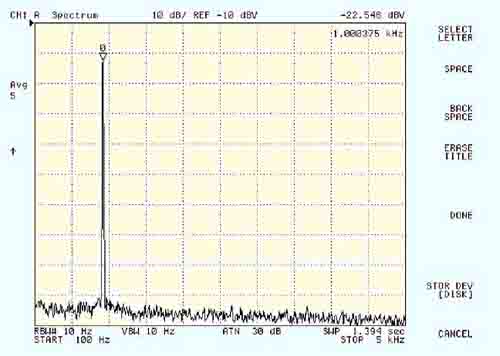

采用最先进技术的模数转换器(ADC)能够接受差分输入信号，从而允许将来自传感器的整个信号路径以差分信号的形式传送给ADC。这种方法提供了显著的性能优势，因为差分信号增加了动态范围，减小了交流声，并且消除了对地噪声。  图1a和1b所示的是两种常见的差分输出仪表放大器电路。前者提供单位增益，后者提供了2倍增益。但是，与单端输出的仪表放大器相比，这两种电路都会受到增加噪声、失调误差、失调漂移、增益误差和增益漂移的影响。 图1a，1b：设计差分输出仪表放大器的通用方法。上部电路保持增益，下部电路将增益加倍。 In-amp=仪表放大器 Output Voltage=输出电压 op amp=运算放大器  图2所示是一个没有上述缺陷的差分输出仪表放大器原理图。这种设计充分利用了这样的特性，仪表放大器的输出实际上是其输出引脚（Vo）与参考引脚（Vref）之间的差。这里的应用是在两个引脚之间加入了一个增益为-1的反相器。 图2：设计差分输出仪表放大器新的改进方法。保持了增益，且不会在输出信号中增加失调、漂移或噪声。 n-amp=仪表放大器 Output Voltage=输出电压 op amp=运算放大器 输入电压是V时，输出电压(Vo–Vref)也应该等于V。参考引脚的电压与输出引脚的电压极性相反。为了满足(Vo-Vref)=V，输出必须为Vo=Vin/2，Vref=-Vin/2。通过向运算放大器的同相端输入端施加+2.5V信号来设置其共模输出电平。运放在节点B产生+2.5V电压。从而，如果对输入端施加+1V电压，那么节点A产生+3V电压，并且节点C则为+2V，因此，输出为+1/2V以上和+2.5V以下。(Vo-Vref)的误差仅是由仪表放大器引起的。由反相放大器和电阻器引起的误差诸如失调电压、噪声和增益误差对两个输出端的影响同相，因此它们仅对共模输出有贡献，会被ADC抑制掉。  图3是一张性能波形图，上面的波形是一个2Vp-p 1kHz输入。下面是两个输出波形。输出共模电压为+2.5V。图4示出的是差分输出信号的谱密度性能图。 图3：2Vp-p, 1kHz输出信号（上部）。1Vp-p 1kHz差分输出信号（下部）。输出共模电压为+2.5V。  图4：差分输出信号谱分析。仪表放大器的输入信号为2Vp-p, 1kHz。 |
