超低噪声宽带运算放大器LMH6624
发布时间：2010-10-24 11:21
发布者：analog_tech
|

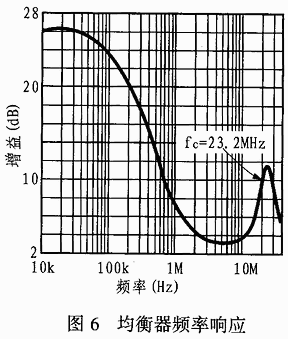

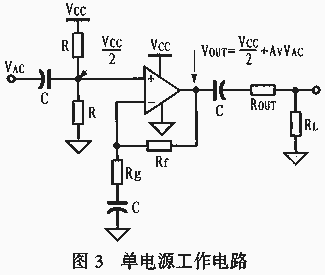

LMH6624是美国国家半导体公司推出的一种超低噪声宽带运算放大器IC｡ 该器件的主要应用领域包括仪器传感器放大器､超声预放大器､磁带与磁盘前置放大器､宽带有源滤波器､专业音频系统､光纤放大器及医疗诊断系统等｡ 1 主要性能参数 LMH6624是经改进的CLC425的替代器件,其主要性能与特点如下: ●噪声极低; ●使用%26;#177;2.5~%26;#177;6V双电源或5~12V单电源工作,在VS为%26;#177;2.5V时的电源抑制比(PSRR)典型值为90dB,无载电源电流(Is)典型值是11.4mA; ●增益带宽(GBW)达1.5GHz,输入电压噪声低至0.92nV√Hz,输入电流噪声in 典型值为2.3pA√Hz; ●在电源电压VS为%26;#177;6V时,输入失调电压VOS为%26;#177;0.1mV温度漂移为%26;#177;0.1μV/℃ ,输入失调电流IOS典型值为0.05μA温度漂移为0.7nA/℃ ; ●开环增益为81dB典型值 时,共模抑制比CMRR 达95dB,压摆率SR 为350V/μs; ●输出电压摆幅在VS为%26;#177;6V下的典型值为%26;#177;4.9V,输出电流典型值是100mA,输出短路电流为156mA; ●采用8引脚SOIC或5引脚SOT23封装,引脚排列分别如图1(a)和图1(b)所示｡   2 应用简介 2.1 在较低增益(AV<10V/V)下的补偿 在较低的增益下使用LMH6624时,应在其外部进行补偿｡对于同相放大器电路,可以在反馈电阻Rf两端并联一只适当的电容Cf,如图2所示｡设置补偿电容Cf能使频率响应削减至1dB以下｡ 在反相增益低于10V/V的情况下,为获得稳定的工作特性,可在放大器的两个输入端之间连接RC滞后补偿网络,该补偿方案不影响放大器闭环增益,但影响同相输入阻抗｡  2.2 单电源工作电路 LMH6624的单电源工作电路如图3所示｡放大器的输入和输出都采用电容耦合来设置DC增益｡IC同相输入端上的DC电压为Vcc/2,输出端电压为:VOUT=Vcc/2+AvVAC｡ 2.3 低噪声跨导放大电路 LMH6624组成的低噪声跨导transimpedance 放大电路如图4所示｡在放大器反相输入端上,通常连接一只光电二极管｡这种放大器的总输入电流噪声密度ini可由下式确定:  随着反馈电阻Rf的增加,  总等效输入电流噪声密度ini会急剧降低｡其跨导增益由Rf设定,该放大器总的等效输出电压噪声密度为:eno=ini Rf ｡ 2.4 低噪声磁介质均衡器 图5所示是一种可在磁通道中应用的高性能低噪声均衡器电路｡为产生低噪声均衡,该电路可由一个积分器和一个带通滤波器组合而成｡其均衡器的输出与输入电压之比为: Vo/VIN=Ko[SC1R1+1/SC1(R1+R)+1]-(Rf/RF+Rg)[SLRg/S2LCR2Rg+SL(R2+Rg)+R2Rg] 公式中,K0=1+Rf/Rg ｡ 均衡器电路的频率响应如图6所示｡  |
