CMMB信号发生器测试原理及应用
发布时间：2010-10-15 11:43
发布者：techshare
|

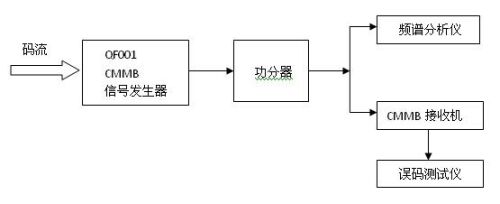

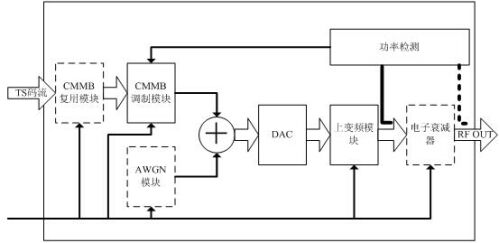

CMMB（China Mobile Multimedia Broadcasting）中国移动多媒体广播电视。在广电的大力支持，随着CMMB在北京奥运会上的大放光彩，CMMB产业链得到了蓬勃的发展，相应的测试工具及仪表也随之快速发展起来。 CMMB 信号发生器原理 在CMMB（移动多媒体广播接收解码终端）性能测试中，CMMB信号发生器是关键的测试设备。通过信号发生器可以比较方便的产生不同条件配置下的CMMB信号，从而可以完成对被测设备的接收灵敏度等各项指标的测试工作。 下面是CMMB信号发生器的原理框图：  TS码流是定制好的码流播放文件，CMMB复用模块是将码流文件按CMMB复用协议编码后输出到CMMB调制模块。通过控制上变频模块可以调整输出信号的频点的。通常情况下，信号发生器启动时会以最大功率发射CMMB信号，通过控制上图的电子衰减器可以根据需要衰减信号来达到对信号功率的调整，从而输出不同频点和不同强度的CMMB信号。 AWGN（加成性高斯白噪声Additive White Gaussian Noise) 模块产生混合了噪声的CMMB信号，可以适当的模拟真实环境的信号情况。AWGN模块为可选模块，用户可以根据实际测试需求选择是否需要配置。 CMMB信号发生器的基本功能 我们公司开发了QF001 CMMB信号发生器，用户可以用它来进行CMMB接收机的开发及对CMMB接收机进行性能测试，他的基本功能是：  1. 支持码流文件的导入、播放及停止功能。 2. 支持对码流文件的编辑功能，包括对调制方式、交织模式、RS编码模式、LDPC码率的编辑。 3. 支持BPSK、QPSK、16QAM的调制方式。 4. 支持3种交织模式。 5. 支持（240，240）、（240，224）、（240，192）、（240， 176）4种RS编码模式。 6. 支持1/2、3/4LDPC码率。 7. 支持对当前仪表状态的实时监控，并用告警灯显示其状态。 8. 支持470MHz至860MHz之间的频率可调，最小步进可为1Hz，并支持对标准频点和自定义频点的配置。 9. 支持-110dBm至5dBm之间的功率可调，最小步进可为0.5dB[YQC1]。 10. 支持自动化测试，可以实现在配置好的频率及功率范围之内以某个时间段为步长自动调整信号发射的功率和频率，达到自动测试的目的。 11. 支持外部命令的控制，通过按照预定好的通信协议，可以由外部软件通过USB连接线控制该仪表。 12. 支持对当前码流的各子业务状态的跟踪和统计功能。 13. 支持对当前信号频点和功率强度的跟踪和显示。 14. 支持软件本身中英文界面的切换。 CMMB接收机性能测试 下图是一个用我们的QF001进行接收机性能测试的原理图  码流播放文件经过QF001 CMMB信号发生器按指定的频率和功率输出，经功分器后输入到频谱分析仪和被测的CMMB接收机。根据这个测试原理图可以对CMMB接收机进行接收灵敏度，载噪比门限等多种性能的测量。 有关CMMB接收机性能测试的内容和要求，请读者参阅由中国国家广播电影电视总局发布的GY/T 220.3-2007《移动多媒体广播 第7部分：接收解码终端技术要求》。 |
