高抗噪、高性能高压栅极驱动器IC（飞兆）
发布时间：2010-9-15 10:28
发布者：嵌入式公社
关键词：
栅极驱动
|

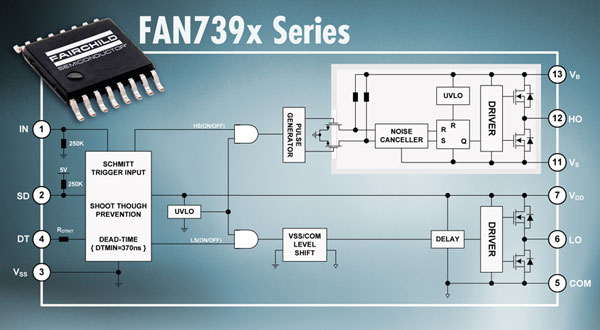

马达驱动逆变器、分布式电源和电信系统电源等马达和工业应用的功率设计工程师需要使用与现有的解决方案保持引脚兼容、同时具有更佳抗噪能力和更高性能的高压栅极驱动器解决方案。有鉴于此，飞兆半导体公司(Fairchild Semiconductor) 推出全新高压栅极驱动器IC产品以满足需求，其中包括具备关断功能的双输入、双输出/高侧和低侧栅极驱动器FAN7392；具备关断功能和受控死区时间的单输入、双输出/半桥器件FAN7393；具备关断和固定死区时间控制功能的单输入、双输出/半桥器件FAN73932，以及具有可控死区时间的双输入、双输出/半桥器件FAN73933。 FAN739X系列带有创新性共模dv/dt噪声消除电路，可实现高压栅极驱动器在高dv/dt噪声环境中稳定运作。这些器件是产品系列的一部分，能提供相较同类解决方案更佳的抗噪能力。它们还具有先进的电平位移电路，使得高侧栅极驱动器可以在高达-9.8V 的负VS 摆幅下工作(在VBS = 15V的情况下) 。(注：Vs = 高压浮动电源返回端，VBS = 高侧浮动电源电压) 此外，FAN739x系列可在-40° 至125°C的宽温度范围内稳定运作，浮动通道可用于高达+600V的自举运作、内置VBS欠压闩锁功能，以及匹配的通道间传输时延。相比市场上的其它小电流HVIC，这些器件更可省去缓冲晶体管。 该系列的其它器件还有FAN7390 (双输入、双输出/高侧和低侧栅极驱动器)，以及FAN73901(双输入、双输出/高侧和低侧栅极驱动器)。该系列器件提供有DIP8、SOP8、SOIC14和SOIC16多种封装，能够与现有解决方案引脚兼容，易于替换在任何设计或组件中。 飞兆半导体是模拟和功率IC创新产品的领先供应商，提供完整的高压栅极驱动器解决方案，这些解决方案结合了IP构件和系统级专业技术以优化高能效设计，并实现业界一流的解决方案。
价格(订购1,000个): FAN7392的单价为1.52美元 FAN7393的单价为1.52美元 FAN73932的单价为1.52美元 FAN73933的单价为1.52美元 供货: 现提供样品 交货期 ：收到订单后12周 产品的 PDF 格式数据表可从此网址获取： http://www.fairchildsemi.com/ds/FA/FAN7392.pdf http://www.fairchildsemi.com/ds/FA/FAN7393.pdf http://www.fairchildsemi.com/ds/FA/FAN73932.pdf http://www.fairchildsemi.com/ds/FA/FAN73933.pdf |
