用FPGA/CPLD设计UART
发布时间：2010-9-1 19:41
发布者：conniede
|

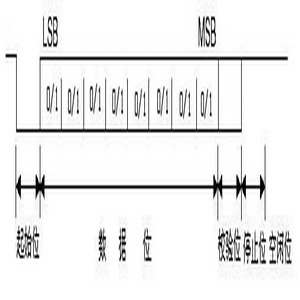

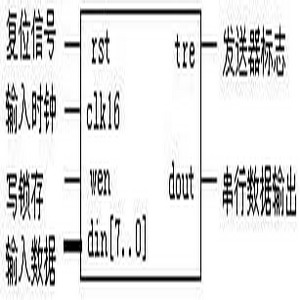

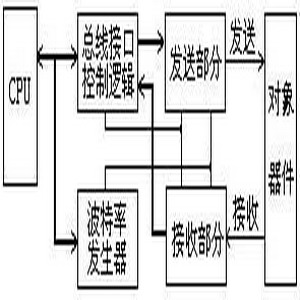

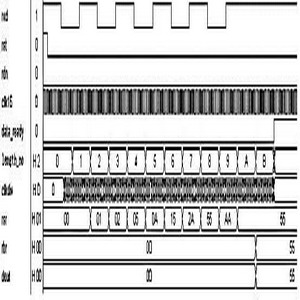

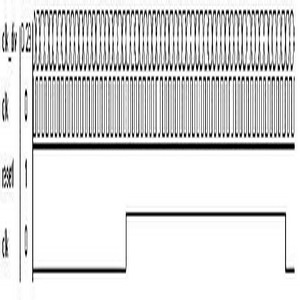

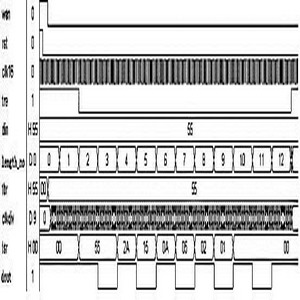

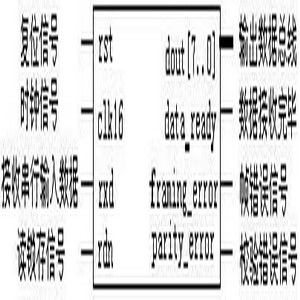

UART（即Universal Asynchronous Receiver Transmitter 通用异步收发器）是广泛使用的串行数据传输协议。UART允许在串行链路上进行全双工的通信。---串行外设用到RS232-C 异步串行接口，一般采用专用的集成电路即UART 实现。如8250、8251、NS16450等芯片都是常见的UART器件，这类芯片已经相当复杂，有的含有许多辅助的模块（如FIFO），有时我们不需要使用完整的UART的功能和这些辅助功能。或者设计上用到了FPGA/CPLD器件，那么我们就可以将所需要的UART功能集成到FPGA内部。使用VHDL将UART的核心功能集成，从而使整个设计更加紧凑、稳定且可靠。本文应用EDA技术，基于FPGA/CPLD器件设计与实现UART。 一、 UART 简介 1 、UART 结构 UART主要有由数据总线接口、控制逻辑、波特率发生器、发送部分和接收部分等组成。---功能包括微处理器接口，发送缓冲器（tbr）、发送移位寄存器（tsr）、帧产生、奇偶校验、并转串、数据接收缓冲器（rbr）、接收移位寄存器（rsr）、帧产生、奇偶校验、串转并。 图1 是UART 的典型应用。  图 1 2、 UART 的帧格式 UART 的帧格式如图2 所示。  图 2 ---包括线路空闲状态（idle，高电平）、起始位(start bit，低电平)、5～8位数据位(data bits)、校验位(parity bit，可选)和停止位(stop bit，位数可为1、1.5、2 位)。 ---这种格式是由起始位和停止位来实现字符的同步。 --- UART 内部一般有配置寄存器，可以配置数据位数（5～8 位）、是否有校验位和校验的类型、停止位的位数（1，1.5，2）等设置。 二、 UART 的设计与实现 1、 UART 发送器 发送器每隔16个CLK16时钟周期输出1位，次序遵循1位起始位、8位数据位（假定数据位为8位）、1位校验位（可选）、1位停止位。--- CPU何时可以往发送缓冲器tbr写入数据，也就是说CPU要写数据到tbr时必须判断当前是否可写，如果不判这个条件，发送的数据会出错。---数据的发送是由微处理器控制，微处理器给出wen 信号，发送器根据此信号将并行数据din[70]锁存进发送缓冲器tbr[70]，并通过发送移位寄存器tsr[70]发送串行数据至串行数据输出端dout。在数据发送过程中用输出信号tre作为标志信号，当一帧数据发送完毕时，tre信号为1，通知CPU在下 个时钟装入新数据。---发送器端口信号如图3 所示。  图 3 ---引入发送字符长度和发送次序计数器length_no，实现的部分VHDL 程序如下。 --- if std_logic_vector(length_no) = “0001” then --- tsr <= tbr ; --- 发送缓冲器tbr 数据进入发送移位寄存器tsr--- tre <= '0' ; --- 发送移位寄存器空标志置“0” --- elsif std_logic_vector(length_no) = “0010” then --- dout <= '0' ; --- 发送起始位信号“0” --- elsif std_logic_vector(length_no) >= “0011” and std_logic_vector(length_no) <= “1010” then --- tsr <= '0' & tsr(7 downto 1); --- 从低位到高位进行移位输出至串行输出端dout --- dout <= tsr(0) ; --- parity <= parity xor tsr(0) ; --- 奇偶校验--- elsif std_logic_vector(length_no) = “1011” then --- dout <= parity ; 校验位输出--- elsif std_logic_vector(length_no) = “1100” then --- dout <= '1' ; --- 停止位输出--- tre <= '1' ; ---发送完毕标志置“1” --- end if ; ---发送器仿真波形如图4 所示。  图 4 2、 UART 接收器 串行数据帧和接收时钟是异步的，发送来的数据由逻辑1 变为逻辑0 可以视为一个数据帧的开始。接收器先要捕捉起始位，确定rxd输入由1到0，逻辑0要8个CLK16时钟周期，才是正常的起始位，然后在每隔16个CLK16时钟周期采样接收数据，移位输入接收移位寄存器rsr，最后输出数据dout。还要输出一个数据接收标志信号标志数据接收完。 ---接收器的端口信号如图5 所示。  图 5 ---实现的部分VHDL 程序如下。 --- elsif clk1x'event and clk1x = '1' then ---if std_logic_vector(length_no) >= “0001” and std_logic_vector(length_no) <= “1001” then ---数据帧数据由接收串行数据端移位入接收移位寄存器 ---rsr(0) <= rxda ; --- rsr(7 downto 1) <= rsr(6 downto 0) ; --- parity <= parity xor rsr(7) ; --- elsif std_logic_vector(length_no) = “1010” then --- rbr <= rsr ; --- 接收移位寄存器数据进入接收缓冲器 --- --- end if ; ---接收器仿真波形如图6 所示。  图 6 3、 波特率发生器 --- UART 的接收和发送是按照相同的波特率进行收发的。波特率发生器产生的时钟频率不是波特率时钟频率，而是波特率时钟频率的16倍，目的是为在接收时进行精确地采样，以提出异步的串行数据。 ---根据给定的晶振时钟和要求的波特率算出波特率分频数。 ---波特率发生器仿真波形如图7 所示。  三、小 结 通过波特率发生器、发送器和接收器模块的设计与仿真，能较容易地实现通用异步收发器总模块，对于收发的数据帧和发生的波特率时钟频率能较灵活地改变，而且硬件实现不需要很多资源，尤其能较灵活地嵌入到FPGA/CPLD的开发中。在EDA技术平台上进行设计、仿真与实现具有较好的优越性。 |
