A/D转换器ADS7822在高速数据采集中的应用
发布时间：2010-9-1 09:10
发布者：techshare
|

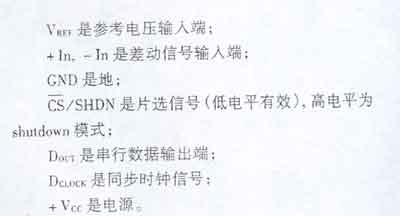

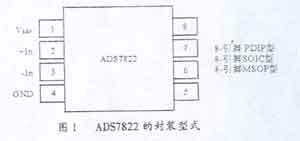

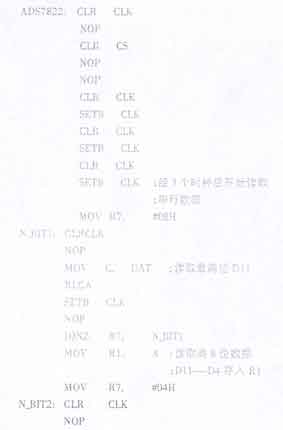

1 引言 ADS7822是一种12位的串行高速，其A／D转换器采样速率为75kHz、功耗低75 kHz下的功耗为0．54mW，7．5 kHz下的功耗为0．06mW)。 2 引脚排列及功能框图： 引脚功能说明如下： ADS7822的引脚排列如图1所示，功能框图如图2所示。    3 ADS7822的电特性 ADS7822的时序如图3所示，其最大额定电参数和典型电参数如表1和表2所示。   4 变速箱换挡力数据采集系统设计 4．1 系统硬件设计 该系统以Philips公司的LPC932单片机作为控制器，将拉压力传感器检测的变速箱换挡力数据经放大器(AD632)送人高速A／D转换器，转换结果送单片机并通过串口发送互便携式PC，完成数据显示、波形绘制等功能。系统构成框图如图4所示：  4．2系统程序设计 从图3可知，ADS7822的转换结果在3个DCLOCK之后即可连续读取12位串行数据，每个DCLOCK的低电平读取一位数据，高4位D1l"D8存入R1，低8位存入R2。程序框图如图5所示。  串口数据发送程序及相应数据格式转换代码和PC机利用VC++6．0实现的软件界面从略。AD转换子程序清单如下(CLK为时钟信号，CS为片选信号，DAT为串行数据信号；高8位数据存入R1，低4位数据存入R2)：   5 结束语 利用ADS7822A/D转换器设计的基于串口通讯的变速箱换挡力智能测试仪已用于工业现场，实践证明该设计具有结构简单可靠、实时性高、抗干扰强等优点。 |
