基于TLV1562的四通道高速实时数据采集系统的设计

发布时间:2010-8-30 15:13    发布者:techshare
关键词: TLV1562 , 数据采集
1 引言

在雷达杂波对消器设计时,传统的方法是采用中频对消,即杂波的抑制在中频上实现。早期的中频对消器常采用SAW(声表面波)和CCD(电荷耦合器件)等模拟延时线。由于数字信号处理所具有的突出优点,尤其是数字集成电路的发展以及可编程逻辑器件功能的日益强大,使得数字式矢量对消器成为当前及今后的主要工作模式 。 而对雷达信号的采集与处理成为最为关键的环节,在设计中笔者选择了精度为10位的高速低功耗可重配置TLV1562,在较低成本下实现了多通道数据采集处理 。

2 系统设计与实现

2.1 系统总体设计

系统设计框图如图1所示,以TLV1562为核心的前端采集系统是整个系统的一部分。整个系统由信号调理、信号采样、高速信号处理(数字对消)以及波形回放等组成。信号调理电路是对经相干检波送来的信号进行压缩调整以满足TLV1562的采样电平;信号采样是完成模拟信号的数字化(由TLV1562完成);高速数字信号处理是在CPLD内完成数字式对消算法;由AD7533构成的波形回放部分是将对消处理过信号送到显示屏显示



图1 雷达对消器系统总框图

2.2 信号调理电路与A/D参考基准源的设计

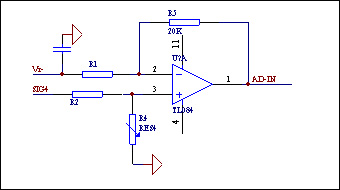

由于对于规定的电源电压AVDD,TLV1562的模拟输入信号的范围为0.8"(AVDD-1.9伏),所以必须要对相干检波出来的模拟信号进行处理,使其满足要求。设计中,采用了如图2所示的调理电路,R4用来调整输入信号SIG4的幅度范围,Vr-是由TL431调整出来的一个基准电压,用来控制信号的直流电压。



图2 信号调理电路

TLV1562有两个基准输入引脚--REFP和REFM。这两个脚上的电平分别是产生满度(full-scale)和零度(zero-scale)读数的模拟输入的上下限。根据要求基准电压必须满足

下列条件:
VREFP<=AVDD-1V ;
AGND+0.9V 3V>=(VREFP-VREFM)>=0.8V 。

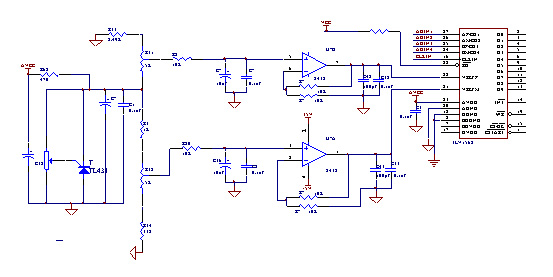

所以设计中采用图3所示的基准设计。通过调整R31和R32,使VREFP与VREFM满足上诉要求。


2.3 采集系统的设计


2.3.1 接口时序图

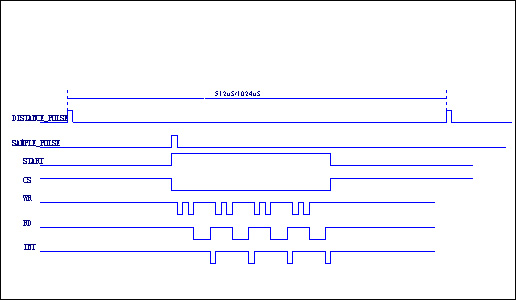

CPLD与TLV1562的接口时序图见图3。DISTANCE_PULSE是距离门脉冲,周期为512μs(80Km)或1024μs(160Km),SAMPLE_PULSE是采样开始脉冲,一旦监测到其上升沿采集系统就开始启动,START被置为高电平,TLV1562的CS置为低。WR、RD、INT的时序图是TLV1562的内部转换模式时序图。当WR出现两次低电平后,便完成了对寄存器CR0和CR1的配置,即实现了A/D转换的初始化。A/D转换结束,输出低电平信号INT有效,信号RD读取A/D转换结果并复位INT信号,完成一个转换周期,并开始准备下一次转换。



图3 EP1K100与TLV1562的接口时序图

2.3.2 CPLD对TLV1562接口的实现

由于TLV1562芯片是可配置A/D转换器,其配置转换时序图见图。所以如何利用CPLD实现对TLV1562的配置与读写是关键技术之一。对于TLV1562的读写控制易于实现,而对于其配置,由于是对四通道循环采集,较为复杂。在TLV1562中有两个寄存器需要配置,也就是要有两次写,而每次配置的数据还不一样(见表一),所以应该在每次写的时候都应相应的提供数据。整个配置过程用VHDL语言采用有限状态机的方式来实现。定义5个状态,分别为st0,st1,st2,st3,ST4,st0是空闲态,st1,st2,st3,ST4是对应相应采集通道的状态,INDEXREG[1..0]是用来监测写信号的第几次写的标识码。 程序如下:

type states is (st0,st1,st2,st3,ST4);
signal current_state,next_state :states :=st0;
signal indexreg:STD_LOGIC_vector(1 downto 0);
signal chanel_data: STD_LOGIC_vector(9 downto 0);
begin
indexreg<=index_reg; cs<=not start;
process(current_state,indexreg,ad_ale)
begin
if ad_ale='0' then
chanel_data<="ZZZZZZZZZZ";
&else
if indexreg="10" then
chanel_data<="0100000100";
else
case current_state is
when st0=>ad_end<='0'; chanel<="00";
next_state<=st1;
chanel_data<="0011000000";
when st1=> ad_end<='0';chanel<="01";
next_state<=st2;
chanel_data<="0011000001";
when st2=> ad_end<='0';chanel<="10";
next_state<=st3;
chanel_data<="0011000010";
when st3=> ad_end<='1';chanel<="11";
next_state<=st0;
chanel_data<="0011000011";
when st4=> next_state<=st0;
chanel_data<="0011000000";
when others=> ad_end<='1'; next_state<=st0;
chanel_data<="0011000000";
end case;
end if;
end if;
end process;

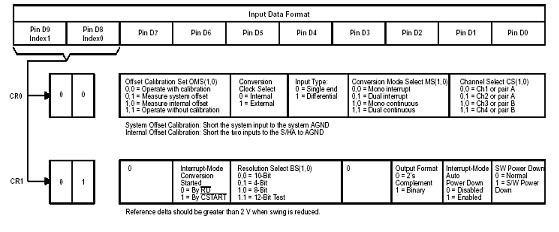

表一 控制寄存器配置表

3 结束语

文中详述了基于TLV1562和EP1K100的多通道高速采集系统的设计及实现方法,将该采集系统应用到雷达数字式对消器中,结果证明精度和速度都能满足要求。实现了在较低的成本下实施多通道数据采集处理。
