嵌入式编程需注意的Cache机制及其原理
发布时间：2010-8-20 14:28
发布者：lavida
|

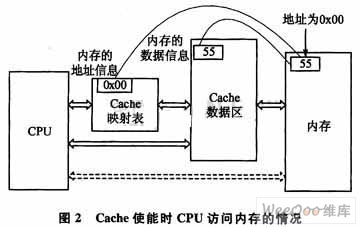

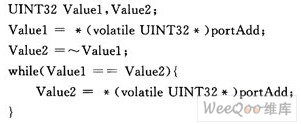

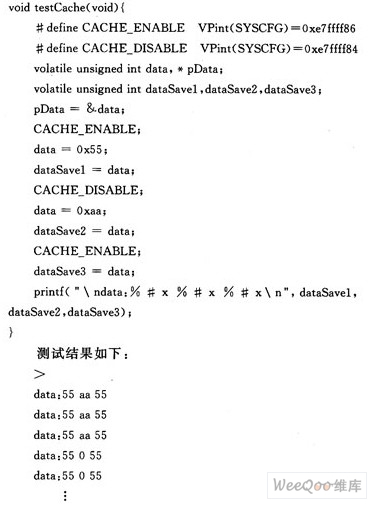

1 Cache的原理 Cache即高速缓存，它的出现基于两种因素：一、CPU的速度和性能提高很快，而主存速度较低且价格高；二、程序执行的局部性特点。将速度较快而容量有限的SRAM构成Cache，可以尽可能发挥CPU的高速度。CPU与外设交换数据时经常用到buffer(缓冲)，这与缓存极其相似，只不过Cache是为了提高CPU和内存之间的数据交换速度而设计，而buffer是为了提高内存和硬盘(或其他I／O设备)之间的数据交换速度而设计的。 Baidu快照(cache．baidu．com)就是一个缓存的例子，其作用与计算机CPU缓存有类似之处。 Cache的原理如图1所示。  在读取内存数据的同时CPU将数据保存到Cache数据区，同时更新Cache映射表(保存地址信息，表示该地址的数据是否已在Cache数据区，即是否命中)。这样，CPU再次读取该地址数据时，就可以直接从Cache提取。读Cache的时间远小于直接读内存，可提高CPU读取数据的效率。 Cache数据区有成块读取的特性(Cache映射表保存的地址是块地址，节省空间，也符合程序执行的局部性特点)。Cache数据区远远小于内存空间，就需要相应的替代算法。比如最近最少使用算法，可将新数据替代使用频率低的数据，同时更新映射表信息。可以推想，Cache空间越大，命中率越高。 写内存需要直接更新内存。如果映射表存在该地址信息，还需要同时更新Cache数据区。这种Cache访问方式就称作“直写”，Samsung公司的ARM7微处理器S3CA510B就是这种方式。以下所讨论的Cache问题除非特殊说明，否则都是“直写”方式。 2 嵌入式编程时需注意的问题 2.1 访问外设使用Cache的问题 在访问内存时使用Cache是不会出现问题的，但如果访问数据易变外设(数据不依赖于CPU写操作而改变)时使用Cache就可能出现问题。问题在于外设数据的改变不仅仅依靠CPU写操作，CPU第一次读取外设数据时将外设的数据和地址信息保存到Cache，第二次读取外设数据时就可能有问题出现。这是因为数据直接从Cache提取，而外设的数据可能有改变。 因此，在访问易变外设时要禁止使能Cache，直接读取外设数据到CPU，而不经过Cache的任何环节，即保证不改变Cache映射表和Cache数据区内容。 S3C4510B的SYSCFG SFR(特殊功能寄存器)有用来控制Cache使能或不使能的，通过对该SFR的设置可暂时禁止Cache或重新恢复Cache功能。这样就可以在读取外设前禁止Cache，读取结束后重新使能Cache，保证了外设数据读取的正确性。写数据到外设时采用“直写”方式，更没有问题。 2.2 开关Cache引发的新问题 在Cache开关期间，如果有另一个进程／任务访问内存，在此期间写内存并且该内存在Cache中已有映射(注意，它也是被禁止Cache的，所以它不会同时更新Cache数据区的内容)，那么在Cache重新使能之后Cache数据区的信息已经过时了，而Cache映射表还是Cache禁止之前的状态，如果CPU此时读数据就会得到过时的数据。这样看来，引发的问题范围更广了，连内存的数据读写正确性都无法保证。与内存泄漏的影响来比较，内存泄漏如果是一颗定时炸弹，那么Cache问题就可以说是随时随地都可能踩上的雷区，因为程序一旦开始就可能引发爆炸。  如图2所示，Cache使能时Cache映射表和Cache数据区保存了内存的数据信息，这是CPU访问内存时通过图中实线箭头通路实现的。内存的信息可以与Cache的信息保持一致。 Cache禁止时的情况有所变化。由图2中虚线箭头通路直接进行内存访问，且地址0x00处的数据由55变为AA，但Cache区的信息仍为之前的状态。很明显，Cache的数据是应该废弃的，但是Cache映射表仍保存0x00的地址信息。Cache重新使能后，CPU再次读取0x00地址的数据，由于Cache仍是命中，直接从Cache数据区中提取数据，这样读出来的数据就是0x55了。 由S3C4510B数据手册第4节的第21页可知：通过对SYSCFG寄存器的CE位置1或清0可使能／关闭Cache，但是Cache没有内容自动刷新功能，在重新使能Cache时需考虑Cache数据的正确性。 为了证实以上说法，循环执行如下测试程序：  如果没有Cache的影响，结果应该是55 aa aa。可见，Cache关闭再打开的确可造成Cache数据过时。 3 其他CPU解决方案 Atmel公司的AT91RM9200和Samsung公司的S3C44B0，用这两种CPU先后移植过操作系统，且在对外设访问的整个过程中Cache都是使能的。它们的解决方案是什么呢? AT91RM9200是ARM9系列带有MMU的CPU。MMU对内存有分页管理功能，可以实现多个进程的内存空间保护。Cache是通过MMU管理的，这也是Cache和MMU经常同时存在的原因。 S3C44B0和S3C4510B同样都是Samsung公司产品，并且都不带MMU。与S3CA510不同的是，S3C4480自带的SFR可以配置非缓存范围，即使Cache使能，所设置范围的地址空间访问也不通过Cache实现。这样，可以很方便地实现内存是缓存区，其他外设是非缓存区。 这两种方案对于S3C4510B都无法实现。网络上有人用volatile关键字解决外设访问问题。volatile关键字是在源代码中给编译器看的，它可能影响编译器的编译结果，但是最终CPU执行都体现到汇编语句，如果汇编语句都不能解决Cache问题，volatile语句也是不可能解决的。 对于易变数据的外设使用volatile关键字是应该的，可避免编译器的优化，比如以下语句：  在两次读取PORTAdd地址的数据相同时等待，可以用到等待信号跳变的程序。如果将volatile关键字去除，有可能经编译器优化，Value2不会从实际的portAdd地址读取数据，而是利用Valuel读取语句的中间寄存器直接获得。 4 本文解决方案 由S3C4510B手册上第5节的第4页可知，可以通过两种方式保证Cache数据的正确： ①对Cache映射表的Tag RAM数据清零。Cache映射表数据一般是通过上电复位清零的，如果Cache或内存段的设置被修改，则会造成Cache映射表数据废弃，这时就需要通过程序对Cache映射表数据清0。 ②S3C4510B提供非Cache方式访问控制位，控制位ADDR[26](地址线26位)为“1”时，按非Cache方式访问。因此，Cache使能的情况下，地址0x000 0000～0x3FFFFFF按Cache方式访问，而0x400 0000～0x7FF FFFF按非Cache方式访问。实际上，0x000 0000+offset与0x400 0000+offset(offset在0x000 0000～0X3FF FFFF之间)是同一地址，不同的是Cache是否起作用。 可以得到两种解决方案： (1)Cache映射表手动更新 既然在开关Cache之后内容过时，并且CPU不会自动刷新，可以通过手动更新的办法来抛弃废旧信息。也就是说，将Tag RAM区(前面所说的Cache映射表)清除，这样所有Cache数据区的内容都不使能，再次读取数据时同时更新Cache映射表和Cache数据区内容，之后才能使用。清除操作将Tag RAM的1 KB内容清零，需要消耗一定时间；并且这样操作后Cache是0命中率的，只有一定访问次数后Cache信息重新填满，才能恢复正常的命中率。因此，频繁地开关Cache时采用这种方案是不可取的。 (2)bit26位控制Cache使能 S3C4510B的地址线为26位(bit0～bit25)，实际上CPU可访问空间为32位(bit0～bit31)。一般我们都不使用bit26～bit31，不过S3C4510B的这些位有着特殊的控制功能。通过bit26的高电平可以禁止该地址的Cache功能，因此将外设的地址由原来的ADDR_PORT改为(ADDR PORT∣(15 修改程序后的试验结果 修改Cache解决方案后，可以解决内存访问错误的问题。经过测试，采用“bit26位控制Cache使能”的方案可以顺利访问外设，代码执行始终是在Cache使能的情况下，并且不影响内存数据。若完全关闭Cache的程序，执行同样代码需要花费5～8倍的时间。 |
