集成电路测试仪电源电路的仿真设计研究与应用

发布时间:2010-8-16 15:52    发布者:lavida
关键词: 测试仪 , 电源电路 , 仿真设计 , 集成电路
集成电路测试仪可用来测量集成电路的好坏,在电子实验室中应用广泛。在实际使用中,发现部分厂家生产的测试仪存在一些问题,如电网电压波动或负载加重后容易出现死机或复位不正常现象,这对实验进程和实验室管理有很大影响,也是困扰实验指导老师的常见问题,必须予以解决。本文通过某一种测试仪电源电路的改进的试验,会给实验室管理者以借鉴。

在电路设计中用到EDA(Electronics Design Au-tomation,电子设计自动化)技术。在进行电路改进前,从电路参数设计,电路功能仿真验证等都在计算机上先用EDA软件完成,不但缩短了电路设计时间,而且大大地节约了成本。

EDA技术是随着集成电路和计算机技术的飞速发展应运而生的一种高级、快速、有效的电子设计自动化工具。它经历了计算机辅助设计(Computer Assist De-sign,CAD)、计算机辅助工程设计(Computer Assist Engineering Design,CAE)和电子设计自动化(Elec-tronic Design Automation,EDA)三个发展阶段。利用EDA技术进行电子系统的设计,具有以下几个特点:用软件的方式设计硬件;用软件方式设计的系统到硬件系统的转换是由有关的开发软件自动完成的;对设计电路功能是否正确可进行仿真分析。

目前流行的EDA软件有Protel 99 SE,EWB,Multisim,PSpice等几种。本文运用Protell 99 SE中的Advanced SIM 99仿真功能对所改进的电路进行仿真和应用。

1 EDA仿真在测试仪电源电路设计中的应用

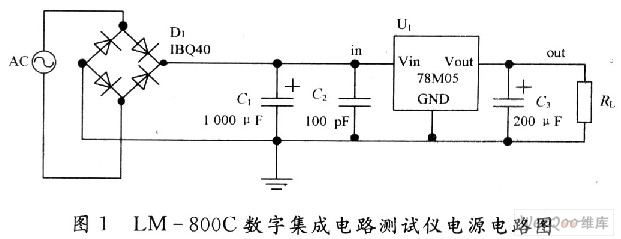

学校电工电子实验室有多台LM-800C数字集成电路测试仪,在使用中有时会出现死机,复位不正常现象。通过研究,发现电源电路存在问题:电源扩展能力差,带负载能力弱。笔者根据其PCB(Printed Circuit Board,印制电路板)绘制出其电源电路原理图,如图1所示。



图1中,78M05为5 V三端稳压器,RL为测试仪负载,实际上是待测集成电路。

限于篇幅,只绘制主要部分,电源线路滤波器在图中未画出。通过研究,发现电源电路存在问题:电源扩展能力差,带负载能力不强,有时会出现死机、无法复位现象。通过对其电源电路的改进,增加了扩流电路,从而解决了实际使用中存在的问题。

1.1 测试仪电源电路的扩流设计

为了节约成本,不能对原来电路进行全新设计,只能在原来电源电路基础上,通过增加部分电路来增强其带负载能力。改进中需要考虑的问题:

(1)选择合适的滤波电容。电源输出直流电压要稳定,纹波小。

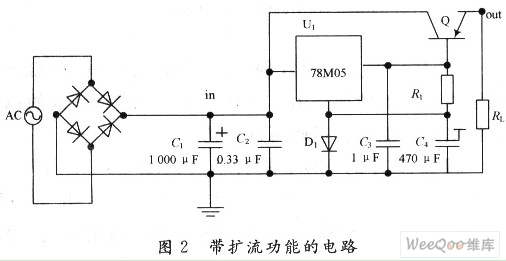

(2)增加了扩流电路,当电源电压不稳定或测试系统负载增大时,电源带负载能力强,输出电压稳定。图2为经过改进的带扩流功能的电路,带负载能力较强,能扩大电路的输出电流。Q1为外接扩流功率三极管,R1为Q1的偏置电阻。该电路带负载能力与Q1的参数有关。C1,C4为滤波电容,C2为0.33μF,可抵消输入接线的电感效应,C3可防止高频自激,消除高频噪声,改善负载的瞬态响应。



电源电路扩展输出电流的工作原理:二极管D1用于消除三极管Q1的发射结Ube对输出电压的影响(相当于发射结的导通电压0.7 V),并提供电容C4的放电回路。设三端稳压器78M05的最大输出电流为Imax,则晶体管的最大基极电流Ib=Imax-IRL,因而负载RL上电流的最大值I可表示为:



一般三极管的基极电流Ib很小,与Imax相比可忽略不计,I比Imax大许多,可见输出电流提高了,从而可提高电源的带负载能力。

1.2 两种电路带负载能力的仿真对比验证

可用Protell 99 Advanced SIM 99对原电路(图1)和改进后的电路(图2)进行仿真分析,以验证二者的带负载能力。

(1)仿真参数设置

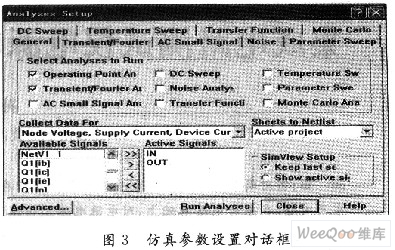

首先进行仿真参数设置,进行瞬态分析与傅里叶分析,仿真参数设置对话框如图3所示。



为了突出显示,显示器上只显示两个波形,其中in为输入端,out为输出端。

(2)仿真波形对比分析

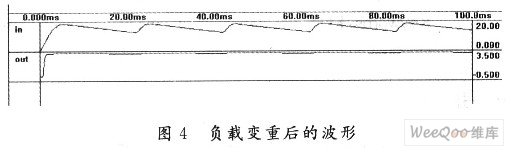

用Protell 99 Advanced SIM 99对图1所示电路进行仿真,发现当负载变重,超过78M05最大输出电流(0.7 A)时,将使输出电压的纹波增大,输出电压(out)下降且不稳定,out波形有明显的波动,5 V下降为4 V左右,且输出(out)波形不平滑,纹波大。负载变重后的仿真波形如图4所示。

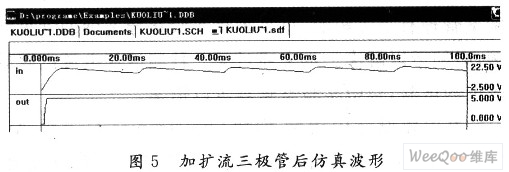

为了增大电源的带负载能力,在原电路的基础上加扩展电流三极管Q1后,带同样的负载,输出电压很稳定(5 V),仿真波形如图5所示。



从输出波形(out)可以看出,电压很稳定,没有纹波。

1.3 设计电路的应用效果

经改进后的电源电路,在实验室的实际使用中,再未发现死机或不能正常复位现象,证明通过EDA仿真所设计的电路在使用中获得成功。

2 结 语

用EDA仿真技术能方便电路设计,并可验证电路设计的正确性。通过对两种电路的仿真对比,说明改进后电源电路带负载能力强,这在实际使用中得到验证。
