智能仪表用全集成电力线调制解调器(安森美)

2009年09月03日 17:09    admin
关键词: 安森 , 电力线 , 调制解调器 , 仪表 , 智能

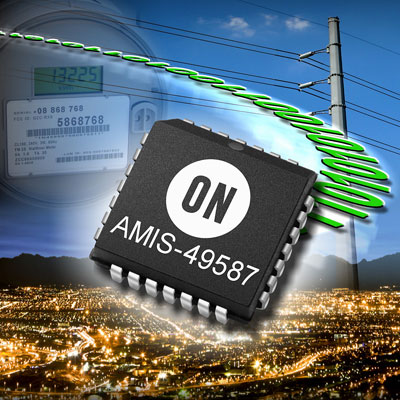

安森美半导体推出公司电力线载波(PLC)调制解调器系列最新的一款产品——AMIS-49587。这器件提供高集成度、符合标准的低功率PLC方案,应用于智能电力自动读表及管理、街道照明控制、智能电力插头(power plug)和建筑物自动化等等。AMIS-49587利用安森美半导体的混合信号技术,在同颗集成电路中结合模拟调制解调器前端和数字后处理功能。



AMIS-49587提供集成单芯片方案,符合IEC1334标准,帮助简化设计、降低开发及应用成本,并加速上市进程。这新器件基于ARM7TDMI处理器内核,包含物理接口收发器(PHY)和媒体访问控制器(MAC)层,而大多数竞争方案需要复杂的嵌入式软件来执行与AMIS-49587相同的功能。这器件采用扩频型移频键控(S-FSK)调制技术,结合精确的滤波,提供长距离电力线的强固低数据率通信,及2,400 bps(波特)的半双工可调节通信速率。不到20千赫(kHz)的低工作频率配以自动中继器(repeater)功能,令通信更可靠,通信误差比其它及现有方案更低。这器件藉板载低抖动锁相环(PLL)与交流主电源信号同步,内嵌的滤波器提供优异的白噪声(white noise)及窄带干扰抑制性能。这器件以双线式串行接口直接连接至主微控制器(MCU)。
AMIS-49587的高集成度和板载协定体现(embodiment),接受高级别数据输入,使设计人员无需涉及PHY和MAC协定传输细节问题。更高的接口级别表示可节省达50%的软件开发工作,从而加快上市时间,降低总成本。
新兴的智能仪表市场受政府规范及各种能效项目的推动,开始高速发展。根据IMS Research的全球智能仪表市场分析,2008年全球智能仪表出货量约达1,000万套的市场规模,其中北美犹为强劲,估计比2007年的年增长率急升近50%。智能仪表出货量将以约20%的年均增长率增长。
此外,欧洲议会决定在2022年在所有欧盟成员国推出智能仪表,预期在2020年达到80%的覆盖率。根据美国联邦能源监管委员会(FERC)的一份报告,美国所有已安装仪表中已有4.7%是智能仪表,高于2006年的1%。中国也已投资大规模智能电网项目,旨在展示中国如何使用能源,预计在2020年完成。
安森美半导体运动控制及能源管理产品总监Guido Remmerie说:“智能仪表能够显示出实时电力及燃气消耗,使公用事业机构及政府能够降低电能损耗、优化电能消耗及控制珍贵能源资源的需求。安森美半导体的AMIS-49587完整的PLC通信方案,在电力线测得的电力数据提供给公用事业公司。”
AMIS-49587采用PLCC 28封装,是无铅器件,符合RoHS指令,并与安森美半导体现有的半双工S-FSK调制解调器AMIS-30585引脚兼容。AMIS-49587的工作温度范围是-40 °C至+80 °C。安森美半导体即将推出采用QFN封装的AMIS-49587。
价格及供货
AMIS-49587现已供货,1,000片及以上批量的预算单价是11.00美元。可提供AMIS-49587评估套件。更多信息请访问您的当地销售代表,参见http://www.onsemi.cn/PowerSolutions/locateSalesSupport.do?countryCode=CHN&state=All+States
更多技术信息请访问http://www.onsemi.cn或联系Koen Geirnaert(koen.geirnaert@onsemi.com)。
