针对便携应用的高集成度多功能电源管理IC(LTC)

2009年07月29日 21:07    admin
关键词: LTC , 电源 , 多功能 , 集成度 , 应用

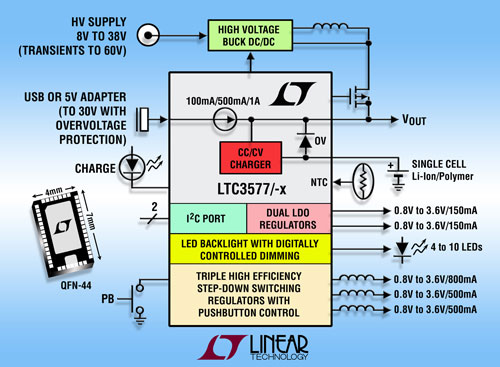

凌力尔特公司推出高度集成的多功能电源管理集成电路 (PMIC) 解决方案 LTC3577、LTC3577-1、LTC3577-3 和 LTC3577-4,这些器件用于便携式锂离子/聚合物电池应用。LTC3577/-X 在扁平 4mm x 7mm QFN 封装中集成了一个 USB 兼容的线性电源通路 (PowerPath) 管理器、一个独立电池充电器、过压保护 (OVP)、用于 10 个 LED 的驱动器、按钮接通/关断控制、3 个高效率同步降压型稳压器和两个 LDO。LTC3577-1 和 LTC3577-4 具有 4.1V 电池浮动电压,以改善电池周期寿命并实现额外的高温安全裕度,而 LTC3577 和 LTC3577-3 含有标准 4.2V 电池浮动电压,以最大限度延长运行时间。LTC3577-3 和 LTC3577-4 是为 SiRF Atlas IV 芯片组定制的。这些 IC 非常适用于便携式设备应用,包括个人导航设备 (PND)、数字媒体/视频广播 (DMB/DVB) 设备、数字/卫星无线电设备、媒体播放器、通用遥控器、照片观看设备以及便携式医疗和工业设备。



LTC3577/-X 的电源通路管理器具自动负载优先处理功能,可无缝地管理多个输入电源之间的转换,以向负载供电,同时从交流适配器电源提供高达 1.5A 的电池充电电流,或从 USB 端口提供高达 500mA 的充电电流。充电器与高达 5.5V (最大绝对瞬态值为 7V,以增强坚固性) 的输入兼容。这些 IC 的“即时接通”工作能确保系统负载供电,即使在电池完全放电时也不例外。自主工作简化了设计,无需外部微处理器实现充电终止。过压保护控制器为交流/USB 输入提供高达 30V 的保护,而高温电池电压降低电路用于改善电池的安全性和可靠性。为了在长期不工作时节省电池能量或在软件锁定时复位该器件,LTC3577/-1 含有通过按钮控制启动的硬复位功能,从而将该 IC 置于超低静态电流状态,器件在这情况下吸取 <10uA 的电流,并停用所有电源和电源通路。

LTC3577/-1 可以控制一个外部高压降压型稳压器,以通过一个高压电源实现高效率电池跟踪 (Bat-Track™) 充电和电源通路控制,从而降低功耗。当输入电流受限或未提供时,内部 200mΩ 理想二极管加上一个可选外部理想二极管控制器可提供一条到负载的低损耗电源通路。

LTC3577/-X 的 3 个集成的同步降压型稳压器以 100% 占空比工作,能够分别提供 800/500/500mA 的输出电流,并具有低至 0.8V 的可调输出电压。2.25MHz 的高开关频率允许使用高度不到 1mm 的纤巧低成本电容器和电感器。内部低 RDS(ON) 开关实现高达 95% 的效率,从而进一步最大限度地延长电池运行时间。此外,I2C 控制的突发模式 (Burst Mode®) 工作以每稳压器仅 20uA 的静态电流 (停机时 <1uA) 优化了轻负载时的效率。此外,这些稳压器用陶瓷输出电容器可稳定,从而实现了非常低的输出电压纹波。

LTC3577/-X 的其他特点包括:一个具 I2C 控制型 60dB 亮度 (1000:1 调光范围) 和灰度等级控制能力的 40V 串联背面照明 10-LED 驱动器、具系统复位功能的按钮接通/关断控制、以及双路 150mA 电流限制 LDO。

LTC3577/-X 有现货供应,采用紧凑、扁平 (0.75mm) 4mm x 7mm QFN-44 封装。以 1,000 片为单位批量购买,每片价格为 4.95 美元。如需更多信息,请登录 www.linear.com.cn

性能概要:LTC3577、LTC3577-1、LTC3577-3 和 LTC357704

• 完整的多功能 PMIC:线性电源管理器、锂离子/聚合物电池充电器、3 个同步降压型稳压器、用于 10 个 LED 的驱动器、两个 150mA LDO、按钮接通/关断控制
• 耐热增强型、扁平 (0.75mm) 44 引线 4mm x 7mm QFN 封装

电源管理器和电池充电器
• 用交流适配器输入可将充电电流编程至高达 1.5A
• 在输入电源之间无缝转换:锂离子/聚合物电池、USB、5V 交流适配器或具电池跟踪自适应输出控制的高压降压型稳压器
• 200mΩ 内部理想二极管加上可选外部理想二极管控制器提供从电池到负载的低损耗电源通路
• 独立自主工作
• 高温电池电压降低电路用于改善电池的安全性和可靠性
• 可在使用电量耗尽的电池时实现“即时接通”型操作

DC/DC
• 具突发模式工作的 3 个高效率同步降压型稳压器
• 降压型稳压器可调输出电压范围:0.8V 至 VBAT
• 降压型稳压器输出电流:800mA、500mA、500mA
• 两个 150mA 电流限制的 LDO

其它功能
• 40V 串联背面照明 10-LED 驱动器通过 I2C 提供了 60dB 的亮度控制和灰度调节能力
• 用于 USB/交流输入的过压保护 (高达 30V)
• 具系统复位的按钮接通/关断控制
• 电池浮动电压:4.2V (LTC3577、LTC3577-3),4.1V (LTC3577-1、LTC3577-4)
• 与 SiRF Atlas IV 芯片组兼容 (LTC3577-3、LTC3577-4)
