厅用步进式循环继电器制作调光台灯
发布时间：2010-8-5 15:41
发布者：lavida
|

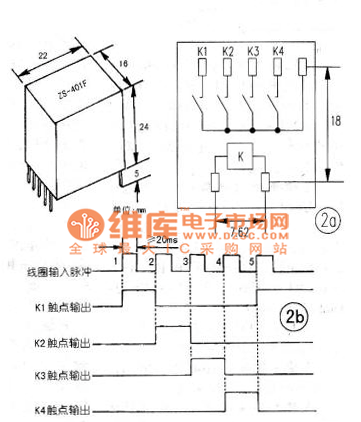

本文介绍一种新颖的调光台灯控制器，它通过按动单键钮使白炽灯按照“强光一中光、弱光＊熄灭斗强光……”步进循环改变。由于采用了电容器调光，所以结构简单，工作稳定，并且还有利于电网功率因数的提高。 一、工作原理 新颖单键调光台灯的电路如图1所示，它由单按钮SB控制的步进式循环继电器K和电容器C1,C2等构成调光电路。  K为步进循环式继电器，它具有脉冲驱动、静态不耗电、步进锁存输出、触点容量比较大等特点。220V交流电经VD1半波整流、R限流、VD2稳压和C3滤波后，输出12V直流电压，供K工作。这里R阻值取得较大，自身耗电仅50mW左右；C3容量取得比较大，具有一定储能作用，可满足K线圈工作时所必需的脉冲电功率。 初始通电时，K的四个常开触点K1-K4均处于释放状态。当按动SB时，C3通过K的线圈快速放电，触点Kl首先闭合，并依靠内部特殊机械结构保持“锁定”。此时，220V交流电通过K1全部加到电灯H两端，使H发出正常亮光。当第二次按动SB时，已充’足电的C3通过K线圈又一次快速放电，触点K2闭合并保持“锁定”，同时K1释放。此时，由于C1的限流作用，H两端获得的低于220V的电压，H发出较正常光暗的“中光”。当第三次按动SB时，触点K3闭合并保持“锁定”，同时K2释放。此时，C2串入H供电回路，H发出更暗的“弱光”。当第四次按动SB时，触点K4闭合并保持“锁定”，同时K3释放。由于K4触点悬空未用，故H断电熄灭。当第五次按动SB时，重复上述过程。 电路中，电灯H的亮度（实际工作功率）与串人回路的电容器容量大小有关，具体计算公式：C=0.066P/(P-P')P'（微法）。式中P为电灯泡的标称功率；P'为调光后电灯泡的实际消耗功率。按图1选择电容器C1、C2, H实际消耗功率分别约为25W和15W. 二、元器件选择与制作 K采用国产工作电压12V的ZS-401E型超小型步进循环继电器，其外形尺寸及引脚排列如图(a)所示。触发脉冲正、负均可（电源极性可以任意掉换），每触发一次继电器完成步进吸合动作一次＿，触发后由内部机械结构保持触点状态“锁定”，不需给继电器再加电。触发端与控制触点端的波形关系如图2(b）所示。  ZS -401E的主要参数如下：触发脉冲为脉宽20ms、功率续1.2W的矩形脉冲或电容脉冲，触点容量为交流2Ax220V，工作电压分6V、12V和24V三种规格；介质耐压‘1000V（50Hz下lmin不击穿），工作寿命4万次。SB用KAX一型按钮开关。 整个电路可全部焊装在普通台灯底座腔内。将原来的电源开关拆除，在原位置直接安装按钮开关SB即成。 |
