基于uPSD3254A单片机的EPP并口通信技术
发布时间：2010-8-4 09:49
发布者：lavida
|
在IBM公司推出PC机开始，并口已经是PC机的一部分。最初并口就是为代替串口来驱动高性能点阵式打印机，并口通信有SPP、EPP、ECP三种传输模式，SPP模式是半双工单向传输的，传输速率仅为15KB/S；EPP增强型模式采用双向半双工数据传输，传输速度高达2MB/S；ECP扩充型模式采用双向全双工数据传输，传输速率比EPP高。在设计和实现方面，EPP模式比ECP模式更灵活、简洁、可靠，在工业界得到了更多的实际应用。本文介绍的是一种基于uPSD3254A的EPP增强并口的设计，其核心是使用uPSD323X内部的CPLD实现EPP接口与PC机上并口之间的高速硬件通信,实际测试中速度达到了900KB/S。 1EPP协议介绍 EPP协议是由Intel、Xircom、Zenith三家公司联合提出的，于1994年在IEEE1284标准中发布。EPP协议有EPP1.7和EPP1.9两个标准，可以在PC机的BIOS/外围设备/并行口BIOS/PeripheralSetup/ParallelPortMode）方式中进行设置[3]。与传统并行口标准利用软件实现握手不同，EPP接口协议通过硬件自动握手，能达到500KB/s～2MB/s的通信速率。 1.1EPP工作模式的寄存器和引脚定义 PC并口采用25针的DB型阴极接口，EPP工作模式的25个引脚的定义如表1所示。 表1EPP协议引脚定义
在寄存器方面，EPP定义了8个寄存器，继承了SPP的3个寄存器，其中EPP与SPP共用状态寄存器和控制寄存器，保证了EPP模式和SPP模式软硬件兼容型，其寄存器定义如表2所示。将并口设置为EPP方式时，需要在PC机的BIOS中设置并口工作于EPP方式，寄存器组的基地址（BASE）通常设为0x378。 表2EPP寄存器定义

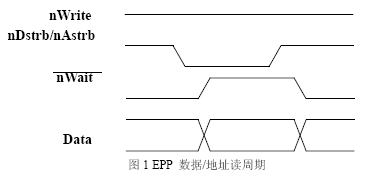

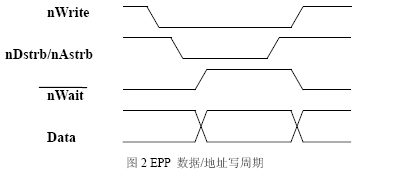

1.2EPP读写周期 为了能进行有效的EPP数据通信，必须遵循EPP的握手时序。与SPP的软件握手相比，EPP采用硬件完成的握手实现了高速的数据通信速度。EPP协议共分为四种周期：数据写周期、数据读周期、地址写周期和地址读周期，数据周期用于计算机和外设间传送数据；地址周期用于传送地址、通道、命令、控制和状态等辅助信息。 1.2.1EPP数据/地址读周期如图1所示 EPP数据/地址读周期CPU读操作步骤如下： 1）程序对EPP数据寄存器(Base+4)/地址寄存器(Base+3)执行读操作 2）nDstrb/nAstrb被置低如果nWaite信号为低，否则等待 3）主机等待nWaite为高表示数据发送成功 4）从并口中读取8位数据/地址 5）nDstrb/nAstrb被置高 6）EPP数据/地址读周期完成  图1EPP数据/地址读周期 1.2.2EPP数据/地址写周期如图2所示 EPP数据/地址写周期CPU写操作步骤如下： 1）程序对EPP数据寄存器(Base+4)/地址寄存器(Base+3)执行写操作 2）将nWrite信号置低（低表示写操作） 3）将要写的数据/地址数据送到数据总线上 4）nDstrb/nAstrb被置低如果nWaite信号为低，否则等待 5）主机等待nWait握手信号为高表示发送成功 6）nDstrb/nAstrb被置高 7）EPP数据/地址写周期完成  图2EPP数据/地址写周期 其中，使用EPP1.7(PreIEEE1284)握手标准时，则nDstrb/nAstrb信号不考虑nWait是否为低，直接被置低开始一个新的读/写周期；如果使用EPP1.9握手标准，则只有在nWait信号为低时，nDstrb/nAstrb信号才会被置低开始一个新的读/写周期。但是EPP1.7和EPP1.9都要求nWait信号为高时一个读/写周期才结束。 由于nWait、nWrite、nDstrb、nAstrb等信号传输后反向（见表1），因此图1和图2中的时序是从PC端考虑的，nWait信号表示单片机发出的原始信号，在PC端实际采用的是与单片机发出的原始信号取反后的信号。 2uPSD323X及其开发环境介绍 ST公司的uPSD3254A是带8032内核的Flash可编程系统器件，具有在线编程能力和超强的保密功能；256+32Kbytes的Flash存储器；片内8K的SDRAM；带有16位宏单元的3000门可编程逻辑电路（CPLD），可以实现EPP接口等一些不太复杂的接口和控制功能，50个I/O引脚等。 基于Windows平台的一套软件开发环境。只要点击鼠标即可完成对地址锁存器、Flash、可编程逻辑电路等外设的所有配置和写入。使用PSDsoftEXPRESS工具对uPSD3200系列器件的可编程逻辑电路的操作简单、直观。 3.基于uPSD3254A的EPP接口实现 3.1硬件接口 EPP增强并口的速度最高可达到500KB/s～2MB/s，这对外设的接口有很高的要求，如果外设响应太慢，系统的整体性能将大大下降。但如果采用可编程逻辑器件，使接口的响应完全由硬件来完成，系统的整体性能将大大提高。这种实现方案可以达到并口中的速度极限，而且保密性好，EPP接口（EPP1.9）外设硬件接口原理如图3所示。  图3EPP接口外设硬件接口图 在本设计中，uPSD3254A采用主动连续接收PC机并口的数据，当需要数据时，连续接收PC的数据，否则PC一直等待nWait信号有效。而当外设准备好数据上传到PC机时，PC机采用的是中断方式接收外设的数据。 3.2CPLD逻辑编程 在PSDsoftEXPRESS工具中，将PA端口（D0～D7）配置成带有时钟上升沿触发的寄存器类型（PTclockedregister）的输入宏，PB4（nWrite）、PB6(nDstrb)、PB7(nAstrb)配置成CPLD逻辑输入（logicinput）口。nDstrb信号和nAstrb信号各自取反再相与后的值作为输入宏单元的时钟。上述对PA、PB端口的配置用方程式表示如下： EPP_D0.LD=!nDstrb&!nAstrb; EEP_D1.LD=!nDstrb&!nAstrb; EEP_D2.LD=!nDstrb&!nAstrb; EEP_D3.LD=!nDstrb&!nAstrb; EEP_D4.LD=!nDstrb&!nAstrb; EEP_D5.LD=!nDstrb&!nAstrb; EEP_D6.LD=!nDstrb&!nAstrb; EEP_D7.LD=!nDstrb&!nAstrb; nAstrb.LE=1; nDstrb.LE=1; 数据正向传输过程：即计算机向外设单片机传输数据（即EPP数据写周期）为例，计算机首先把nWrite信号置为低，表明是写周期，同时将数据放到数据总线上，然后检测nWait信号，如果nWait为低则置低nDstrb信号。此时，!nDstrb&!nAstrb信号会出现一个上升沿，此上升沿会将PA端口的数据锁存到输入宏；当单片机检测到nDstrb为低时将nWait信号变高表示外设正忙接收数据并处理，同时读取数据总线上的数据。当计算机检测到nWait信号为高后就会将数据握手信号nDstrb变高，EPP数据写周期结束。上述EPP数据的锁存和nDstrb握手信号的产生都由硬件产生，因此数据传输速度快。整个数据传输过程可以在一个I/O周期内完成。 数据反向传输过程：单片机准备好数据需要上传到计算机时，uPSD3254A将数据放到PA端口，同时置低Intr信号线，向计算机申请一个中断，而计算机则由一个硬件驱动程序来处理并口的硬件中断。计算机首先把nWrite信号置高，表示当前为读周期，当计算机读取EPP数据口时同样会检测nWait信号。如果nWait为低，然后置低nDstrb并读取数据总线上的数据。单片机在检测到nDstrb为低时马上将nWait信号置高，PC机在nWait为高后自动将nDstrb信号置高，完成一个数据周期的读（相对PC机而言）过程。 3.3单片机数据接收程序 sbitnwait=P1^0; sbitERROR=P1^1; sbitnDstrb＝PB&0x40; voidparallel_rcv(unsignedlongrcv_count)//并口接收，rcv_count为接收字节数 { unsignedlongi; rcv_data=(unsignedchar*)&rcv_buffer; reread_sign=1;//非错误态 while(reread_sign==1) { for(i=0;i { nwait=1;//PC端反向后为低，表示外设准备好接收 while(nDstrb)//等待nDstrb为低时完成数据传输并锁存 nwait=0;//完成写周期， rcv_data[ i]=UPSD_xreg.IMC_A;//从锁存的输入宏中读取数据 }//接收完成 ERROR=error_check(rcv_data);//检测错误，1为正确，0为错误 if(ERROR) { reread_sign=0;//无错则退出while循环 } else { ERROR=1;//校验有错则while循环继续 } } 该程序为单片机数据接收（即PC写数据）子程序，其中rcv_buffer为接收缓存区，error_check为对接收的数据进行校验.如果出错，则将用户自定义引脚12置低，PC机读取状态寄存器时读取到该用户自定义状态为低时，将数据重发，保证了通信的可靠性。 |
