例说FPGA连载22：ADDA外设子板设计

SF-BASE基本外设子板的各个主要外设芯片的实物位置如图2.35所示。

图2.35 SF-BASE子板实物照片

SF-BASE子板在我们的后续项目实例中主要使用了其AD/DA芯片的功能，AD/DA芯片的引脚定义如表2.2所示。

表2.2 SF-BASE的AD/DA芯片引脚定义

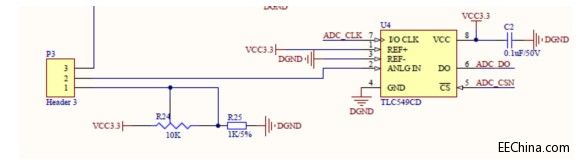

A/D芯片的电路如图2.36所示。它通过一个单向（从A/D芯片到FPGA）数据传输的SPI接口与FPGA相连。FPGA通过这组SPI接口读取当前模拟电压值。为了得到不同的模拟电压值，我们的板子在A/D芯片的模拟输入端设置了一个3.3V的分压电阻，当跳线帽连接了P3的1-2引脚时，调节可变电阻R24的阻值便能改变当前A/D采样的数据。跳线帽若连接P3的2-3引脚，则AD芯片的输入模拟电压来自于D/A芯片的当前输出。

图2.36 A/D芯片驱动电路

D/A转换电路如图2.37所示。这个D/A芯片通过I2C接口与FPGA连接，FPGA通过这组I2C接口输出数据，相应D/A芯片的VOUT输出模拟电压值。若跳线帽连接P2的1-2引脚，则不同的模拟电压值输出驱动D9指示灯呈现不同的亮度。

图2.37 D/A芯片驱动电路
