创龙TI KeyStone C66x八核 TMS320C6678 DSP开发板
发布时间：2016-8-14 16:05
发布者：zhiwing
关键词：
开发板
|
TI KeyStone C66x八核 TMS320C6678 DSP开发板 1 开发板简介Ø 处理器架构先进：基于TI KeyStone C66x多核定点/浮点TMS320C6678 DSP，集成了8个C66x核，支持高性能信号处理应用； Ø 运算能力强：每核心主频1.0G/1.25GHz，单核可高达40GMACS和20GFLOPS，每核心32KB L1P、32KB L1D、512KB L2，4MB多核共享内存，8192个多用途硬件队列，支持DMA传输； Ø 网络性能优越：支持双千兆网口，带有由1个数据包加速器和1个安全加速器组成的网络协处理器； Ø 拓展资源丰富：支持PCIe、SRIO、HyperLink、EMIF16等多种高速接口，同时支持I2C、SPI、UART等常见接口； Ø 连接稳定可靠：80mm*58mm，体积极小的TMS320C6678核心板，采用工业级高速B2B连接器； Ø 开发资料齐全：提供丰富的开发例程，入门简单，支持裸机和SYS/BIOS操作系统。

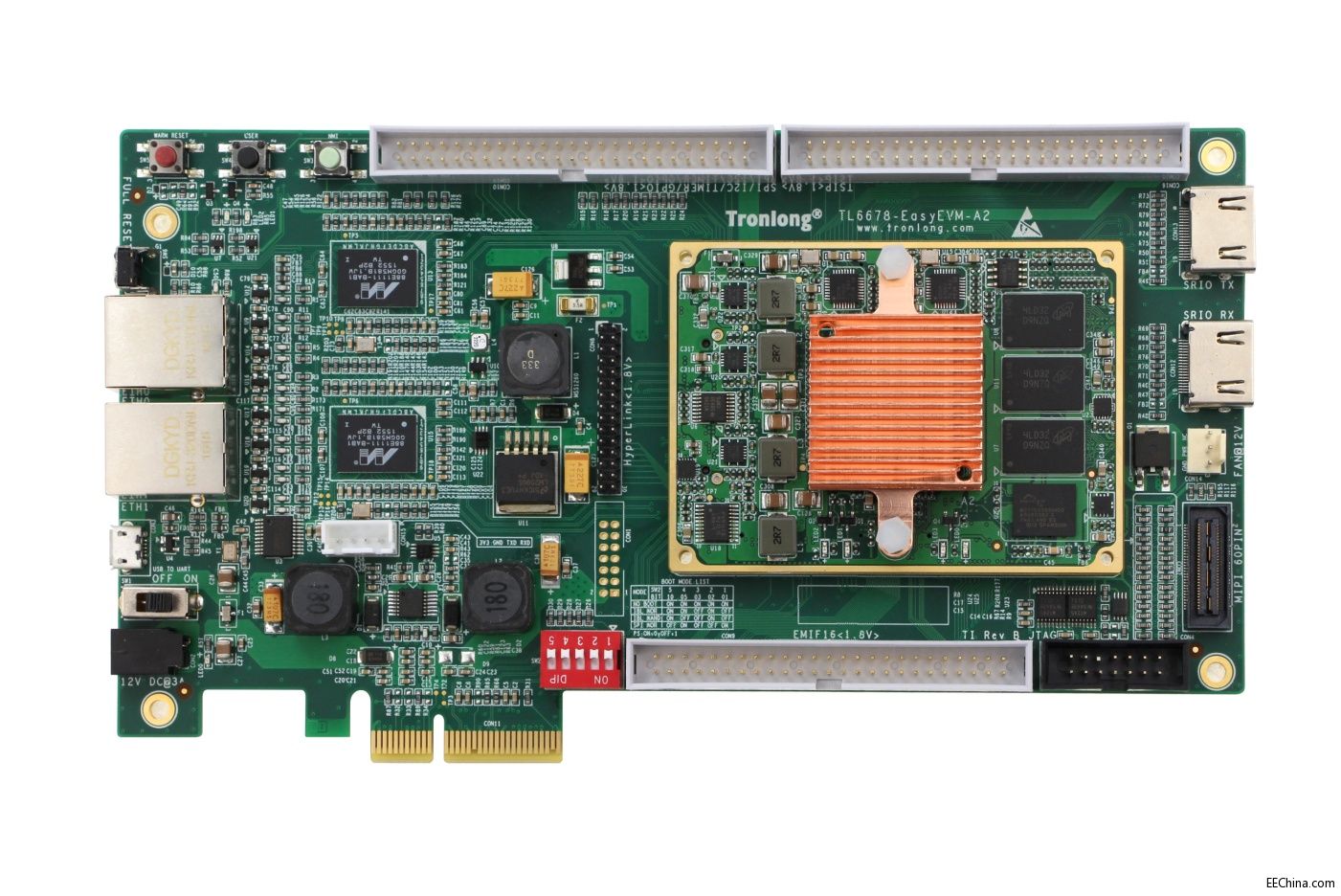

图 1 TL6678-EasyEVM正面

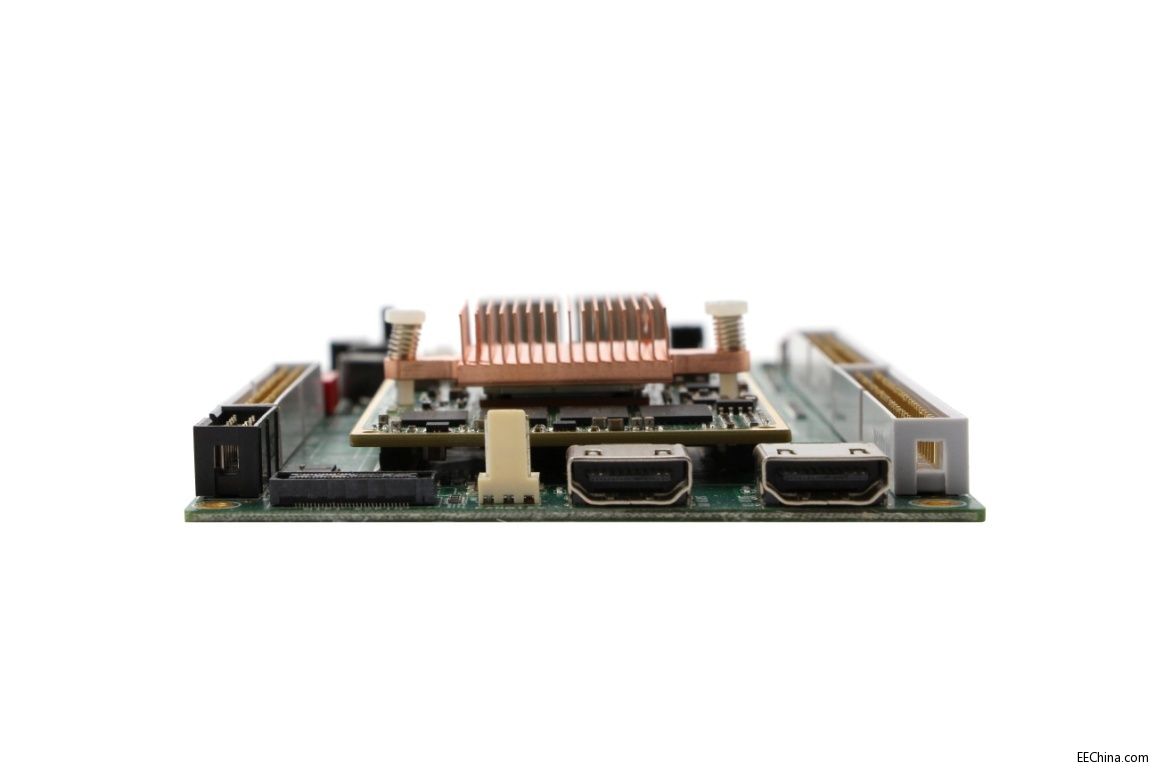

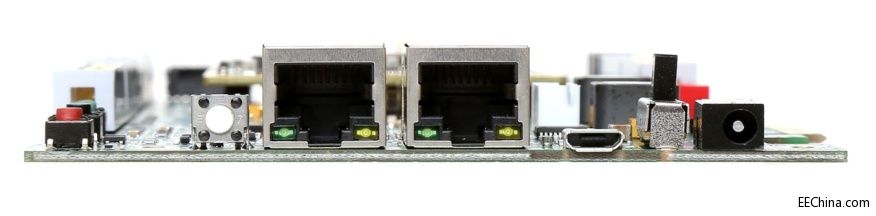

图 2 TL6678-EasyEVM侧面1

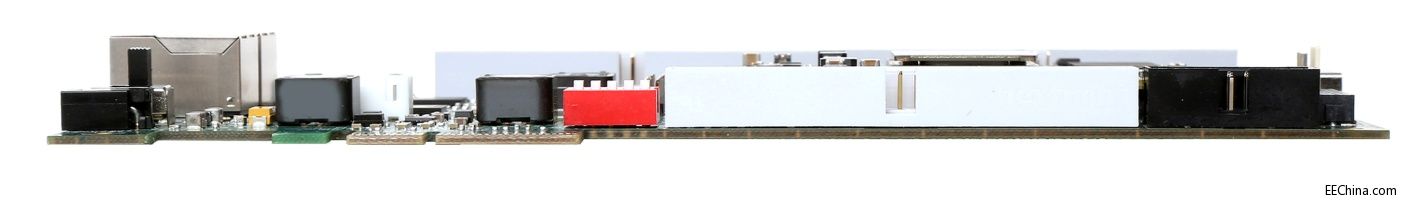

图 3 TL6678-EasyEVM侧面2

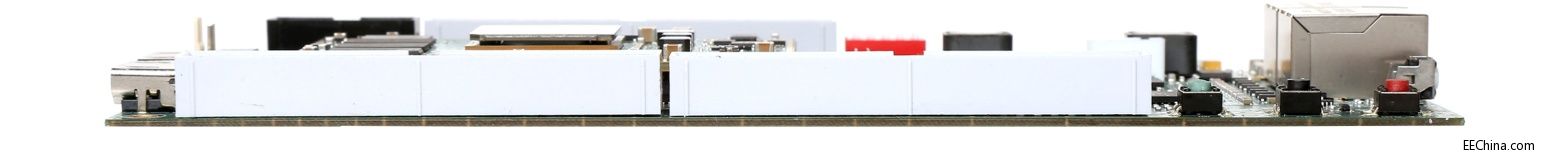

图 4 TL6678-EasyEVM侧面3
图 5 TL6678-EasyEVM侧面4 TL6678-EasyEVM是一款基于广州创龙TI KeyStone C66x多核定点/浮点TMS320C6678核心板SOM-TL6678设计的高端DSP开发板，底板采用沉金无铅工艺的四层板设计，它为用户提供了SOM-TL6678核心板的测试平台，用于快速评估SOM-TL6678核心板的整体性能。 SOM-TL6678引出CPU全部资源信号引脚，二次开发极其容易，客户只需要专注上层运用，降低了开发难度和时间成本，让产品快速上市，及时抢占市场先机。 不仅提供丰富的Demo程序，还提供DSP核间通信开发教程，全面的技术支持，协助客户进行底板设计和调试以及多核软件开发。 2 典型运用领域ü CT扫描仪 ü 机器视觉 ü X射线：行李扫描仪 ü 信号测量：信号分析仪 ü 雷达/声纳 ü 可编程多核视频处理器 ü 回程：微波回程 ü 微型服务器 ü 数字中继器 ü 数字标牌 ü 无线通信测试仪 ü 源生成：信号发生器 ü 点钞机 ü 矢量信号发生器 ü 线缆调制解调器终端系统 ü 视频分析服务器 ü 视频广播：基于IP的多格式转码器 ü 超声波系统 ü 软件无线电 ü 高速数据采集和生成 3 软硬件参数硬件框图

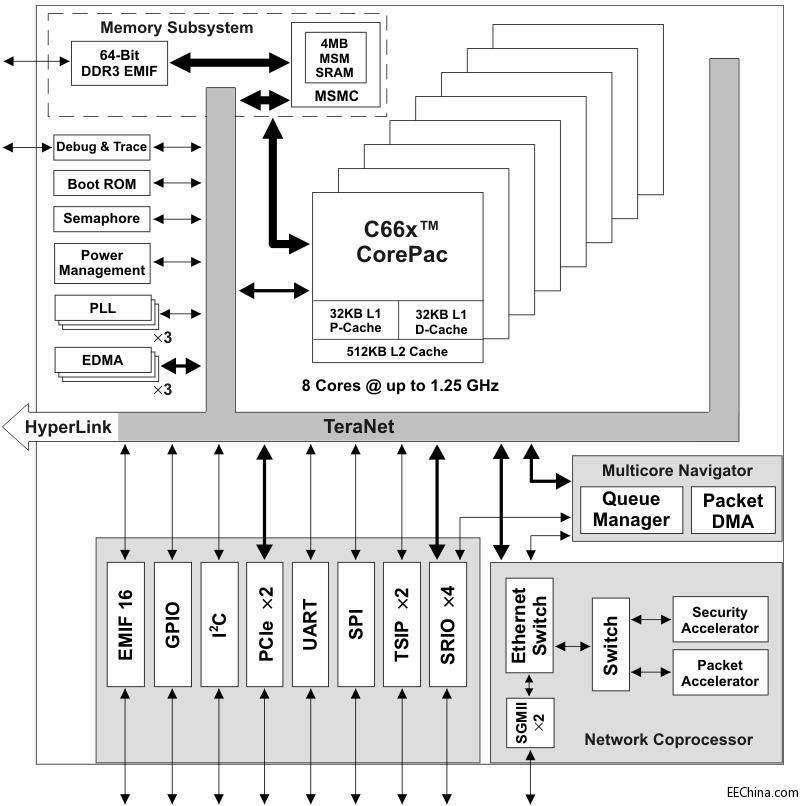

图 6 TMS320C6678资源框图

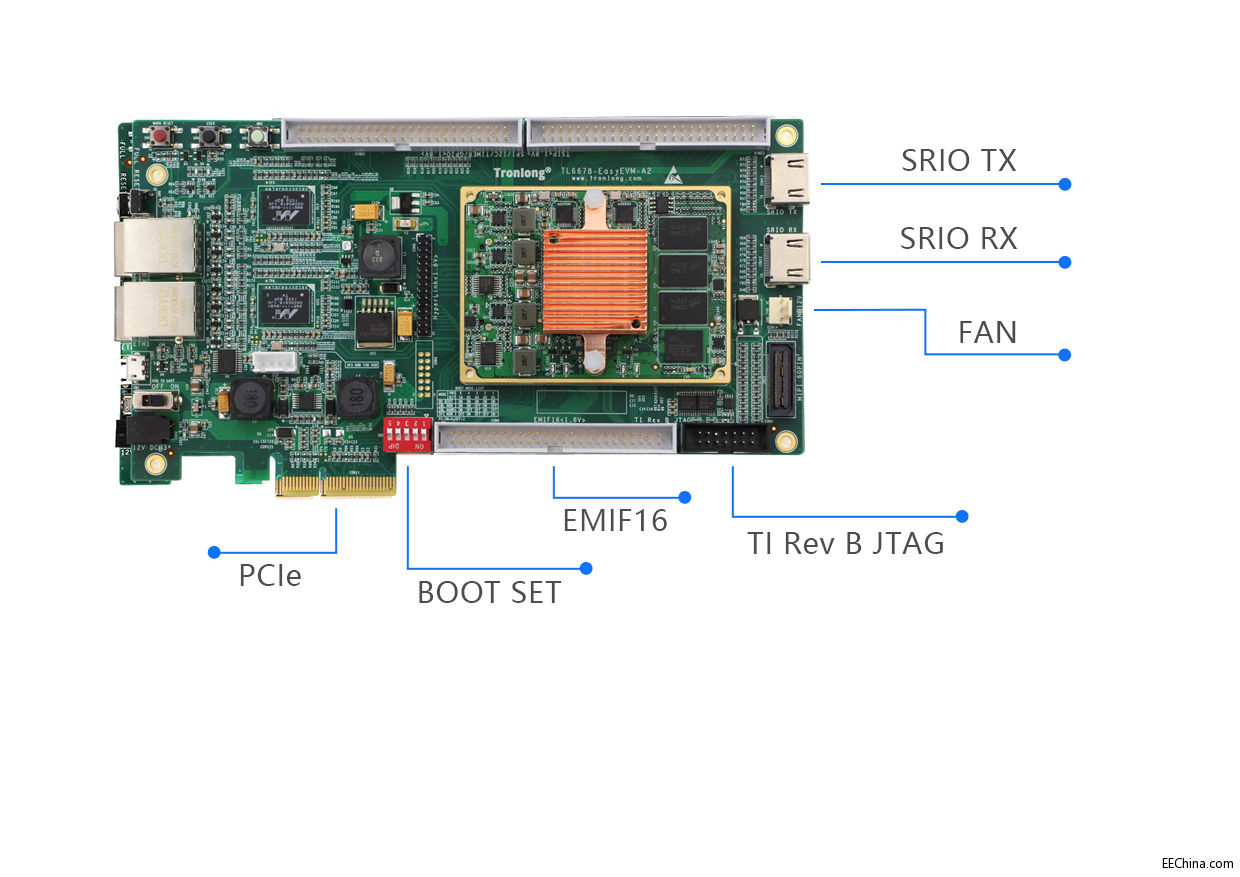

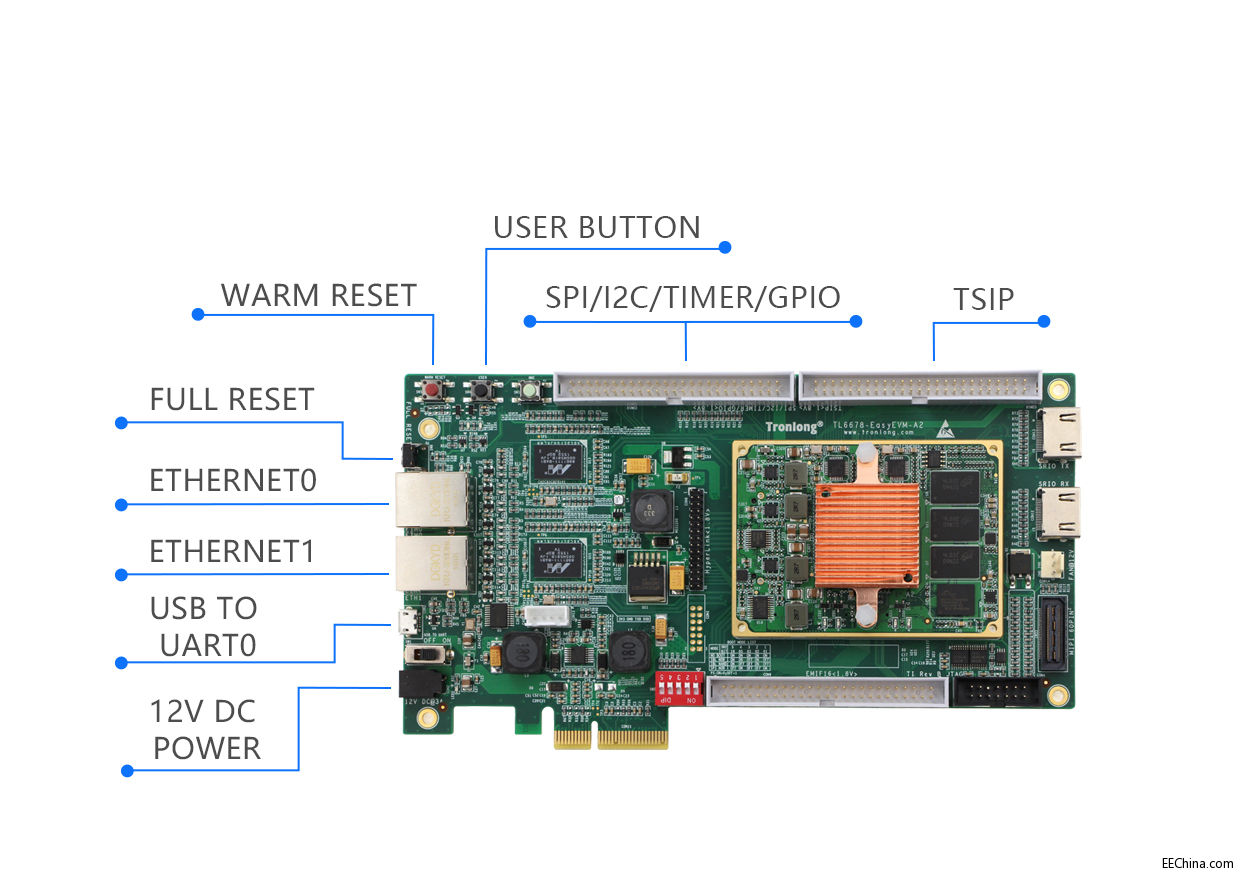

图 7 TL6678-EasyEVM硬件资源图解1
图 8 TL6678-EasyEVM硬件资源图解2 硬件参数 表1
软件参数 表 2
4 开发资料 （1） 提供核心板引脚定义、可编辑底板原理图、可编辑底板PCB、芯片datasheet，缩短硬件设计周期； （2） 提供丰富的Demo程序，包含DSP多核通信教程，完美解决多核开发瓶颈； （3） 提供完整的平台开发包、入门教程，节省软件整理时间，上手容易； 开发例程主要包括： Ø 裸机开发例程 Ø SYS/BIOS开发例程 Ø 多核开发例程 5 电气特性核心板工作环境 表 3
表 4

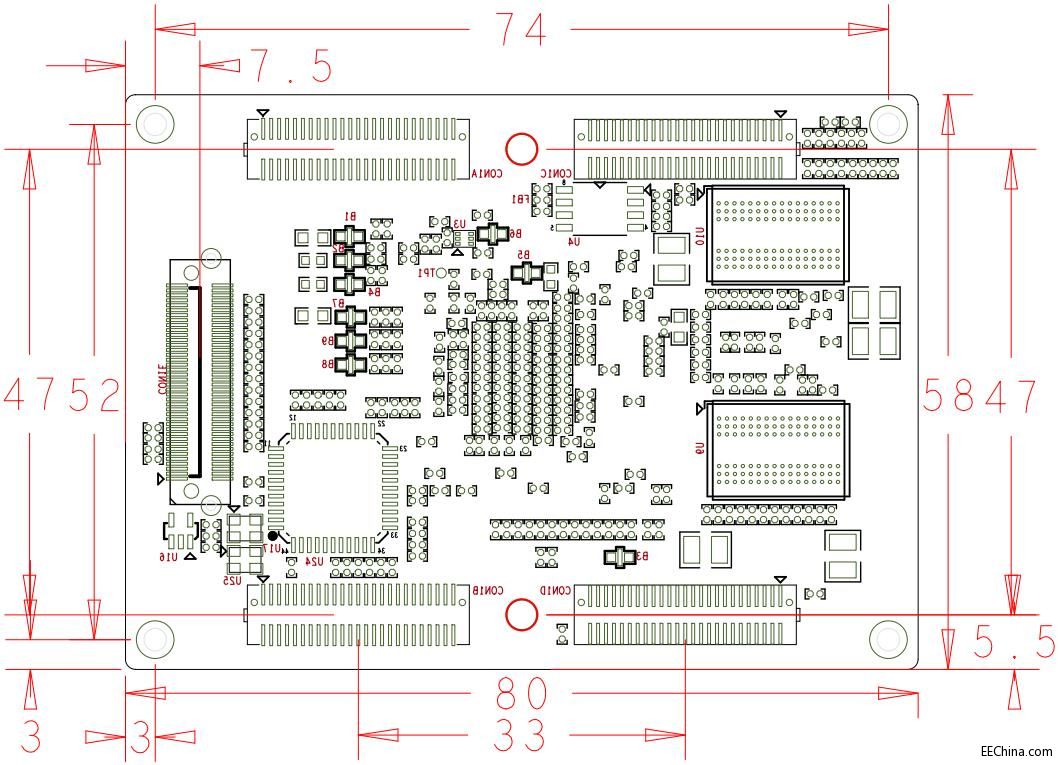

图 9 SOM-TL6678机械尺寸图

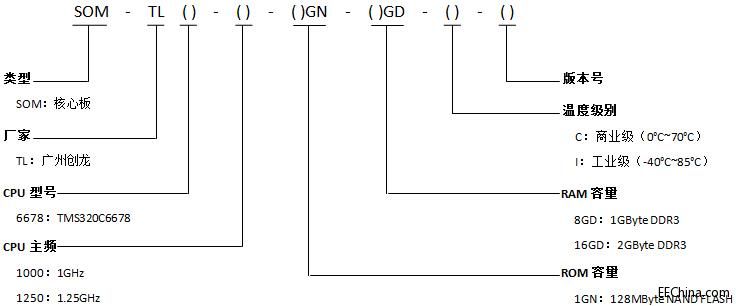

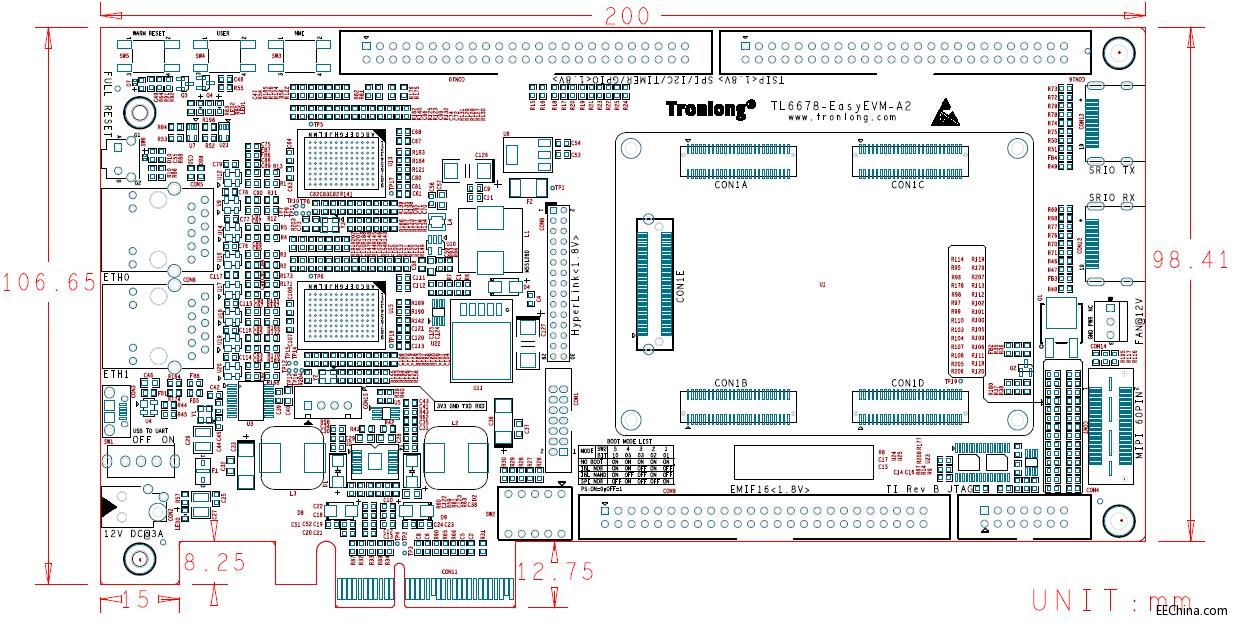

图 10 TL6678-EasyEVM机械尺寸图 型号参数解释
图 11 详情可了解
创龙TI KeyStone C66x八核 TMS320C6678 DSP开发板.pdf
(1.46 MB)
|
