SM2202P大功率线性恒流PWM调光芯片
发布时间：2016-8-11 16:02
发布者：zmk816
|
在大功率LED照明应用领域，开关电源一直占据主导地位，几乎没有人会想到线性恒流电源。线性恒流能做大功率？很多朋友不禁要问：雷击浪涌能力行吗？成本有优势吗？和开关电源对比性能如何？ 针对您的疑问，结合我司大功率线性恒流LED驱动电源芯片SM2202P，做一个简要的对比。 SM2202P芯片简介 SM2202P是一款高精度两通道恒流输出大功率LED恒流驱动电源控制芯片，适用于200Vac~240Vac或110Vac~130Vac输入的线性恒流驱动电源方案。单颗IC可实现60W功率的应用，多颗模块并联，轻松倍增功率；外接CS电阻可对输出功率进行调节。外围线路简单、成本低廉。可支持PWM调光功能，内置过温保护功能。 我们以50W投光灯方案为例，通过以下的分析来发现SM2202P为何能成为线性大功率方案的明日之星。

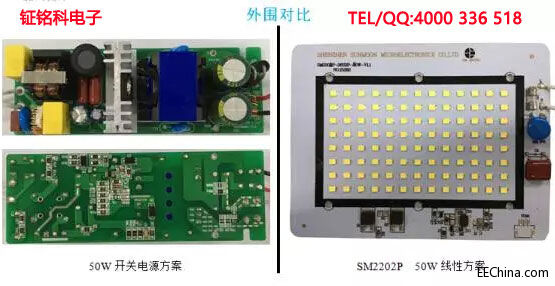

外围对比： 1、50W投光灯的开关电源方案需外置，而线性恒流SM2202P方案：灯驱合一，一体化。 2、从外围对比上我们可以看出开关电源线路复杂，器件多、成本高，这就使得照明企业难以实现利益最大化，而线性恒流SM2202P方案元减少，集成度高。  可靠性对比： 1、在满足相同雷击（如：大于1KV）的要求下，开关电源需要8个器件，而SM2202P仅需3个元器件即可； 2、SM2202P灯驱一体化方案，具有智能的过温保护功能，可防止灯珠模块温度过高情况下灯珠的损坏，而外置的开关电源并不能阻止灯珠温度过高导致损坏，在这种大功率应用中，开关电源难以满足LED的可靠性，而SM2202P能保证！  EMC对比： 在可通过认证（EN55015）的条件下，开关电源需要14个器件，外器件成本压力高，而SM2202P仅需3个元器件即可，大大的减少了外围器件成本的压力，为企业谋取利益最大化。 SM2202P的调光功能： SM2202P有预留DIM端口，通过在DIM脚外加PWM信号可实现0%~100%调光功能，这可以满足照明企业多元化的应用需求。  |
