友尚推出双向QC3.0快充移动电源完整解决方案
发布时间：2016-5-17 11:23
发布者：eechina
大联大旗下友尚推出双向QC3.0快充移动电源完整解决方案。该方案内建高通的SMB1351输入充电IC，搭配QC3.0适配器输入对移动电源做快速充电；输出采用安森美（ONS）的QC3.0识别IC NCP4371，结合MPS的功率IC MP3428，提供18W功率的QC3.0快速充电输出。
图示1-大联大友尚推出的双向QC3.0快充移动电源完整解决方案之示意图 智能手机的电池容量愈来愈大，除了省电能力外，充电速度更成为用户愈来愈重视的特点。继Quick Charge 2.0规格后最新推出的Quick Charge 3.0技术（简称QC3.0），可使一般手机只需充电约35分钟即可将电量从0%增至80%。QC3.0可向下兼容于先前的Quick Charge版本，并且可支持最新的USB Type-C接头；QC3.0以每200mV为增量，于3.6V至20V的电压范围内，提供更具弹性的电压选择。这让手机选择最适合的电压达到理想充电电流，进而将电能损耗最小化、提升充电效率并改善热表现。

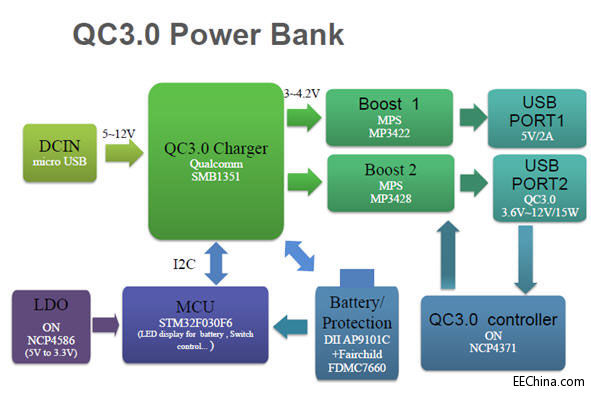

图示2-大联大友尚推出的双向QC3.0快充移动电源完整解决方案之框架图 大联大友尚此次推出的移动电源方案可同时输出两组电源，一组为QC3.0输出；另一组为固定5V输出，可同时对两支手机充电。QC3.0输出最大功率达18W，输出电压范围最小为3.6V，最高为12V；固定5V输出最大功率为10W。
图示3-大联大友尚推出的双向QC3.0快充移动电源完整解决方案之线路图 移动电源输入除适用一般5V适配器外，最大特点是支持QC3.0适配器，让移动电源本身电池也具备快充功能，最大充电电流更高达4.5A，可于半小时内让移动电源充电达80%电量。系统中MCU内建程序包含充、放电灯号显示、电量显示与相关保护功能。 方案特色

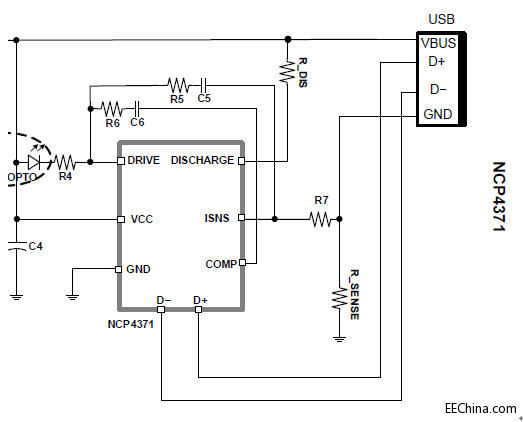

图示4-大联大友尚推出的双向QC3.0快充移动电源完整解决方案之QC识别IC示意图

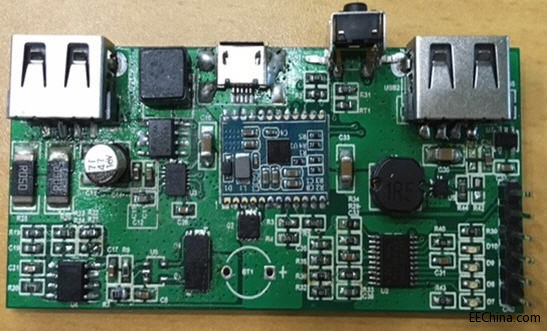

图示5-大联大友尚推出的双向QC3.0快充移动电源完整解决方案之开发板照片 |
