沿海弹药库AI仪表在温湿度网络控制中的应用
发布时间：2010-7-24 10:40
发布者：lavida
|

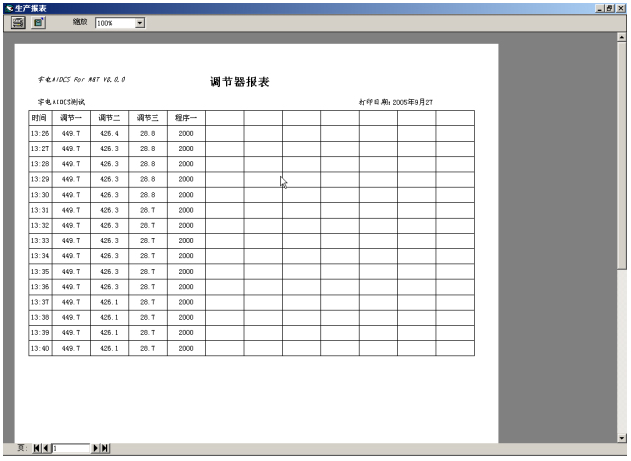

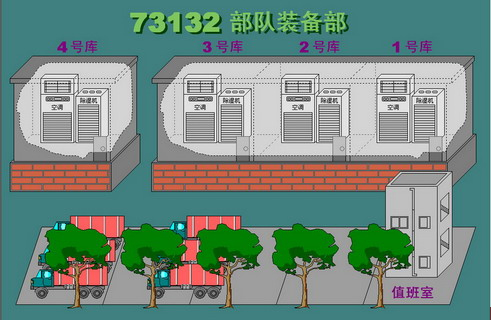

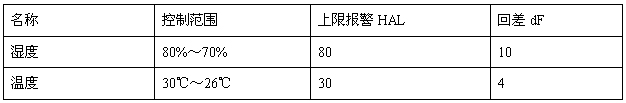

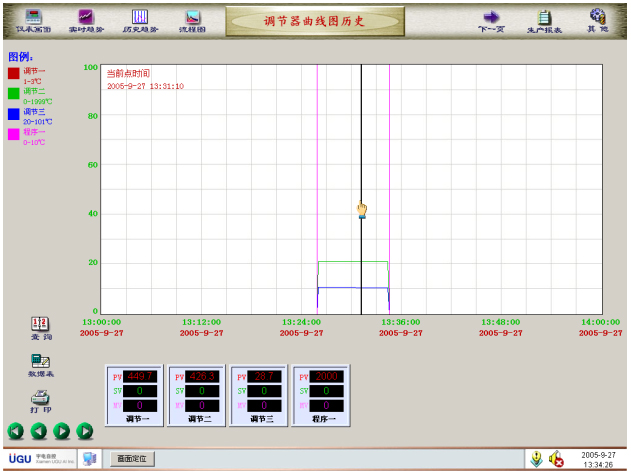

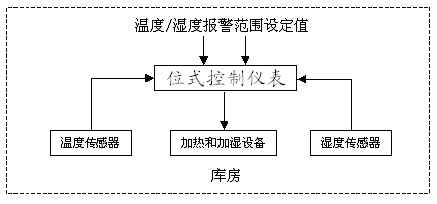

一、 系统简介 本系统是由宇电先进的AI-系列显示控制仪表、采集模块及工控组态软件AIDCS For NET V8.0针对库房环境及动力设备监控二次开发而成的软件产品。适用于局域网内对各种库房、机房内的环境、动力设备温湿度、压力、流量的实时监控，从而实现设备自动运行无人值守，局域网内集中管理。该软件与温、湿度控制器配套使用共同构成AIFCS现场总线型计算机网络版监控系统。 二、系统原理图  三、系统要求 1． 实时监控弹药库温湿度，保证弹药的储存温湿要求，控制空调机自动运行。 2． 系统能够根据性质，重要级别对报警进行分类，完成相应的处理工作，并进行报警记录。 3． 具备灵活的查询功能和强大的报表功能，对设备运行的历史数据，实时数据进行整理分析。 四、宇电解决方案 1、根据空调压缩机的特点开/停不能连续动作，压缩机的高低压制冷管道要平衡后才能再次启动空调机的特点。  仪表选型： 选用AI-702MFJ5L2L2S仪表作单边回差位式控制。 选择J5模块2路变送器4～20mA输入，内含24V配电。 选择L2、L2模块2路继电器输出控制空调机、除湿机启/停。 2、 用光电隔离转换器AI-485G负责串口通讯。 3． 上位机软件：采用监控软件AIDCS For NET V8.0网络版。 4、 采用奥松高精度、温湿度传感器变送器（输出模拟量信号）。 5、 采用研华工控机IPC610。 6、 采用16口十百兆自适应集线器。 7、 采用100M多模光纤收发器。采用四芯光缆。 五、参数设置 在每台温、湿度控制仪表，上窗口显示湿度，下窗口显示温度。温、湿度控制仪表参数设置后就能自动控制空调机和除湿机。如湿度高于80%开机，低于70%停机。 参数设置：  温、湿度的控制范围就是：上限绝对值报警值HAL值减去回差dF值就是控制范围。如上例湿度80-10=70湿度控制范围就控制在80%与70%之间。也就是说要改变上限绝对值报警值HAL值和回差dF值就可改变控制范围，实现自动控制。 六、现场安装 1．在每个弹药仓库缓冲室墙上安装了保护箱，装配温、湿度控制仪表。 2．在控制室按装一台电脑用RS485通讯线作为仓库现场控制器与电脑连接现场通讯总线。 3．安装16口十百兆集线器及100M多模光纤收发器，铺设四芯光缆。 七、软件功能、结构 在电脑上按装已组态好的AIFCS网络版监控软件，并采用简洁可靠的自有的通讯协 议在计算机上对现场控制器实现100%的功能操作 软件的内部结构可分为以下三个部分：数据采集、数据处理、权限管理 ●数据采集：系统从仓库现场温湿度控制器采集测量值，设备状态值等实时数据，并存入系统内阅数据库，以便日后数据查询等使用。   ●数据处理：系统根据用户要求从历史数据库中提取数据并完成指定的处理功能，包括历史数据显示，历史曲线绘制，报表，报警等。 ● 权限管理：用户自行定义系统的权限以及操作密码，适于各管理层拥有不同的操作权限。  八、管理层 在组建好的局域网中管理机输入控制室计算机IP地址或计算机名与控制室网络服务器作连网测试后，在设立权限后在管理机上可进行实时动画流程图形、数据、报表、曲线交换，对仓库现场控制器所有参数修改。在局域网计算机上如同控制室计算机一样操作，实时传输数据，完成数据共享，在网络上实现100%的操作。具体操作如同控制室电脑相同。 九、系统运行情况及用户评价 1、稳定可靠的实时全程监控;自动巡检,自动故障报警,故障定位;自动记录并生成各种报表;系统自诊断。 2、此系统技术先进,系统开放,扩展容易,稳定可靠,可以独立运行,易于联网,易于编程。 3、集中监控,集中维护,集中管理，系统在沿海弹药库已运行了三年，现场已经鉴定考评，为弹药的安全保管起到关键的作用，监控系统现已全面推广应用。 |
