从电参数谈如何选择同轴电缆
发布时间：2016-3-14 14:24
发布者：看门狗
关键词：
同轴电缆
|
作者: FindRF 同轴电缆及组件的电参数很多，先紧着一些大众性的电参数唠叨唠叨，比如工作频率、VSWR、传输损耗、功率容量、屏蔽性能、互调性能、阻抗等。 1.工作频率 请注意一般电缆的连接头类型会限制最高工作频率，比如BNC为卡口连接，只能工作到4 GHz；高可靠性的N型一般到18 GHz；SMA类型最高可到26.5 GHz；而到40 GHz时2.92 mm接头最为常见了。 2. VSWR VSWR值自然是越低越好，一般业内常见的电缆基本值都在1.1～1.4之间。有钱又任性的也可以找到VSWR<1.1的电缆用用。 还需要多关注VSWR在整个频带的频率平坦性，该电缆是否在某个频点上有比较突出的尖峰，如果该尖峰不幸落到工作频率范围内，测试结果可就不那么好看了… Tips：如果是非刚性电缆，有经验的工程师们在用网分测试该电缆性能的时候，可以抓住电缆线抖动一下，如果VSWR曲线几乎纹丝不动或者变化很小，那么该电缆的VSWR稳定性基本就OK了！ 3. 传输损耗 厂家经常用单位长度的插入损耗（dB/m）来表示电缆的传输损耗。一般说来，电缆直径越大损耗越小，越低密度的介质损耗越小，越低频率频损耗越小。损耗低了，成本也上去了，所以按照系统最高频率可接受的插入损耗和实际所需最小长度来选择电缆是物尽其用最好方法。 同上面的VSWR，传输损耗的全频带一致性也是相当重要滴。尤其在电缆长度较长的情况下，可能的情况下，亲们要尽量避免尖峰衰减的可能性。 4. 功率容量 一般的额定功率说的是输入平均功率哦，峰值功率容量如果没有单独给出的话需要各位亲按照峰均比去换算一下。 功率容量是与其散热能力相关的，而最终的限制因素是电缆中材料所允许的最大工作温度。一般来说，功率容量和传输损耗成反比关系。诸位按照实际使用的最大功率来选择就安了。自然，功率高的银子也会花的多。 Tips：在特殊应用时，高温和高海拔都会因为影响散热而降低功率容量。这些特殊场合下，亲们可以按照厂家提供的修正公式进行换算。 5. 屏蔽性能 屏蔽性能主要决定于电缆外导体的结构，下表给出了不同外导体结构对应的屏蔽性能。

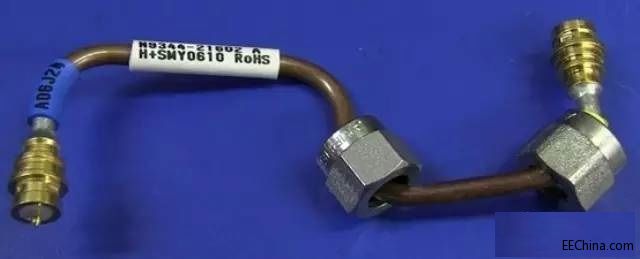

因此固态屏蔽是最好的，这种常见于刚性或半刚性同轴电缆。
6. 无源互调（PIM）性能 近年来由于通信系统的复杂化，无源器件的三阶互调参数也备受重视。不少系统都会要求无源互调指标低于-160 dBc，甚至-165 dBc。而普通编织电缆一般互调指标在-140 dBc以下。因此在高无源互调指标要求的场景，可考虑互调性能更佳的半刚性和半柔性电缆。 7. 阻抗 阻抗选择相对简单，一般就是有线电视网络的电缆几乎是75Ω，其余的以常用的50 Ω电缆为主。 |
