MAX3867激光二级管驱动电路及其应用
发布时间：2010-7-22 14:51
发布者：vinda
|

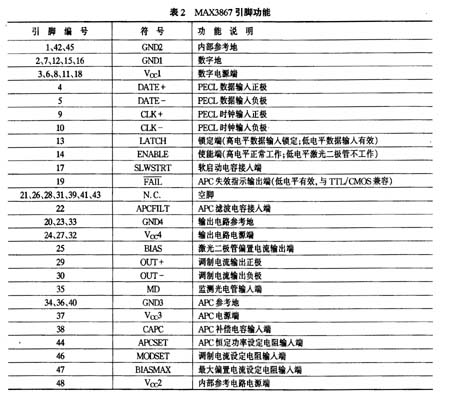

1. 概述 MAX3867是单电源、高速激光二极极管驱动电路，传输速率可达2.5Gbps，特别适用于SDH/SONET系统、双工器、数字交换及2.5Gbps光传输系统。 MAX3867内部的自动功率控制(APC)闭环电路，用于补偿温度变化及芯片老化引起的光输出功率的变化，维持激光二极管输出功率恒定；另外，还有其它辅助功能，如：使能控制、软启动、APC失效监测等，因此应用非常灵活方便。 2. 主要性能指标 2.1 极限参数 电源电压：－0.5V～＋7.0V。 偏置电流：－20mA～＋150mA。 输出电流：－20mA～＋100mA。 连续功耗：1354mW(TA=＋85℃)。 存贮温度范围：－65℃～＋165℃。 工作结温范围：－55℃～＋150℃。 引脚焊接温度：＋300℃(10秒) 2.2 电气性能参数 MAX3867的主要电气性能参数如表1所列。  3. 封装形式及引脚功能 MAX3867采用48脚方形贴片式(TQFP)塑料封装，其引脚功能如表2所列。  4. 基本工作原理 MAX3867激光二极管驱动电路由高速调制驱动电路和自动功率控制(APC)电路两大部分组成，如图1所示。高速调制驱动电路由高速差分级和可预置调制电流源组成，采用直流耦合时，寄生电感会产生瞬间高电压冲击，因此MAX3867的调制输出通过交流耦合至激光二极管LD的负极；同时外接上拉电感保证激光二极管LD的直流偏置，这样把激光二极管正向压降与输出电路有效地隔离，以实现大摆幅输出。在自动功率控制(APC)电路中，用监测光电管FD将激光二极管LD的光输出转换为相应的光电流，经APC环路反馈控制激光二极管LD的偏置电流，从而维持光输出功率恒定。恒定功率值由外接电阻RAPCSET设定，APC环路的时间常数则由外接电容CAPC确定。  5. 其他辅助功能 5.1 APC开环工作 此时APC不起作用，激光二极管LD的工作电流由外接电阻RMODSET和RBIASMAX设定。 5.2 数据输入锁定 为提高数据传输的可靠稳定性，数据输入锁定电路采用了不同形式的时钟信号，由LATCH端电平来选择，该端为高电平时，输入数据与时钟CLK＋的上升沿同步；该端为低电平时，输入数据直接送至输出级。若不需锁定功能，可将时CLK＋接到电源端，CLK－悬空即可。 5.3 使能控制 使能控制(ENABLE)端为低电平时，偏置电流和调制电流均被关断，激光二极管LD无输出，使能端为高电平时，MAX3867正常驱动激光二极管LD。 5.4 软启动 软启动电路的作用是设置激光二极管LD的导通延迟时间，避免激光二极管LD因受瞬间冲击而损坏。延迟时间由外接电容CSLWSTRT确定。 5.5 APC失效监测 当APC环路失效时，失效检测电路可输出一个提示信号FALT。 5.6 短路保护 当调制、偏置和内部控制电流源出现短路时，短路保护电路立刻关断偏置和调制输出电路，从而避免激光二极管LD因过流而烧毁。 6. 应用设计 6.1 设计依据 设计激光发射器时，光输出均用平均功率来表示，其他相关量的关系式如下： 平均功率 PAVE=(P0＋P1)／2 熄灭率re=P1/P0 光功率幅值PP-P=2PAVE(re－1)/(rE＋1) 激光效率η=PP-P/IMOD 激光监测电流变化ρMON=IMD/PAVE 式中，P1、P0分别为光输出功率的峰值和谷值，IMOD为调制电流。IMD为监测光电管电流。 6.2 参考预置 (1)调制电流IMOD、偏置电流IBIASMAX的预置 根据IMOD与RMODSET，IBIASMAX与RBIASMAX关系曲线(分别如图2、图3所示)，按所需的IMOD，IBIASMAX值查出RMODSET，RBIASMAX即可。  (2) APC恒定功率值预置 根据自动恒定功率(用监测光电管FD的监测光电流IMD来反映)与自动恒定功率设定电阻RAPCSET的关系曲线(图4)，按所需的恒定功率值，可查出RAPCSET。  6.3 注意事项 (1) RF，CF补偿网络 为减少分布电感引起的光输出波形失真，建议采用图1中的RF、CF补偿网络，RF、CF可通过实验的方法来确定，即可用调RF、CF的方法使光输出波形失真最小即可。 (2) 长线传输衰减 长线传输NRZ数据时，低频衰减比较严重，MAX3867采用了相应的补偿措施，即外接三个无源元件：决定自动恒功率控制环路时间常数的电容CAPE、交流耦合电容CD和上拉电感LP。 (3) 输入信号 MAX3867的数据和时钟输入与PECL是兼容的，若用非标准PECL输入信号，只要其共模电压和差分电压的摆幅满足MAX3867的要求，亦可正常工作。 (4) 功耗计算 MAX3867的结温不允许超过＋150℃，总功耗P可用下式计算： P=VCCICC＋(VCC－Vf)IBIAS＋IMOD(VCC－RLIMOD/2) 式中，RL为激光二极管LD的正向电阻，Vf为激光二极管LD的正向压降，其他符合定义同前。 验算结温Tj符合下式要求即可： Tj=P·θr≤TjMAX 式中：θr为热阻系数(典型值为48℃/W) TjMAX为MAX3867允许的最高结温 |
