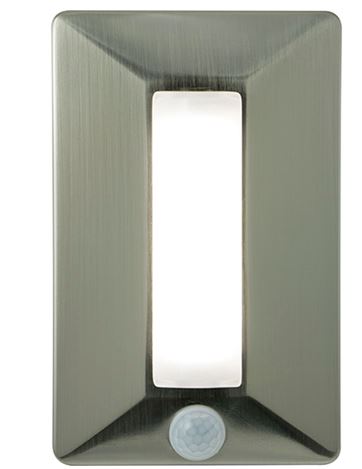

上次我拆解了一款“无线的”(也就是用6个AA电池供电的)触摸启动产品，那款产品是Jasco公司基于GE Enbrighten LED生产的照明产品线中的一员。这次置于刀下……哦错了……螺丝刀下的则是“插电式”运动传感型产品，目前亚马逊上的售价是29.99美元。

需要注意的是，前款产品宣称具有300流明的发光能力，这款产品的规格是400流明，但这两款产品的功能声明中都说相当于40W白炽灯泡的照明度。对产品在这方面的指标还需要更多的留意。

拆开包装，将设备翻过来，凑近一点你会发现Jasco这次使用了异型螺丝，想必是防止大家去拆解吧：

幸运的是，我的31合1螺丝刀套装完全能够胜任本次拆解任务。

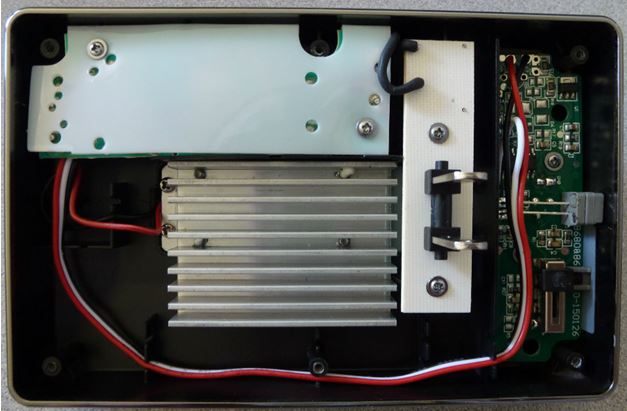

下面是暴露出的设备内部布置情况：

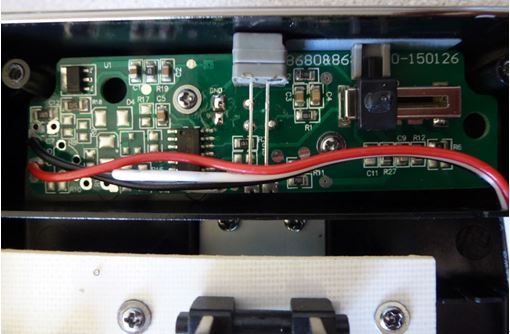

仔细观察位于一边的小型PCB：

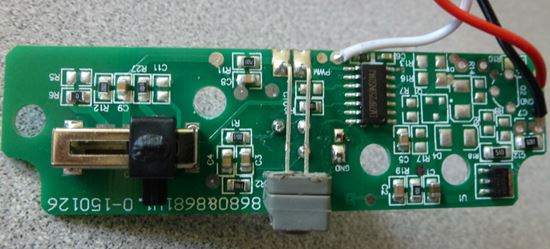

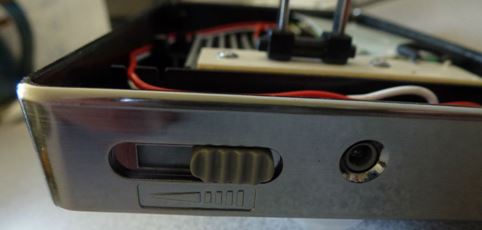

你会看到一个与前款设备相同的调光滑动条。然而需要注意的是，有一个浅灰色的管子连接到PCB，并延伸至产品外部，而上次是没有这根管子的。下面是从产品外壳中拿出来后拍的PCB照片：

这张是从外部观察的这款神秘设备的样子：

最先我想它可能是红外发射器，它的输出信号遇到移动中的物体会反射回接收器(你只能在下方看到接收器的塑料半球封盖)。但这种想法不是很有道理，因为发射器和接收器互相处于正交位置。随后我认识到，人和其它温暖的物体天生会发出红外能量，一个具有足够灵敏度的被动式红外接近运动传感器就能检测到。

最后我断定，我看到的是一种传统的光线传感器，可以在环境光足够的时候防止开启这种补充照明。覆盖传感器的一小片电工胶带证实了我的推测。仔细观察Jasco网站上的货品照片，你会发现他们展示的传感器与我上次拆解的无线触摸启动灯中的是相似的。然而你已经知道，我正在拆解的这个产品并不包含这样的传感器……这个概念因而不再有任何意义，因为灯的打开和关闭不是自动操作的。我怀疑这是电脑修图带来的错误。

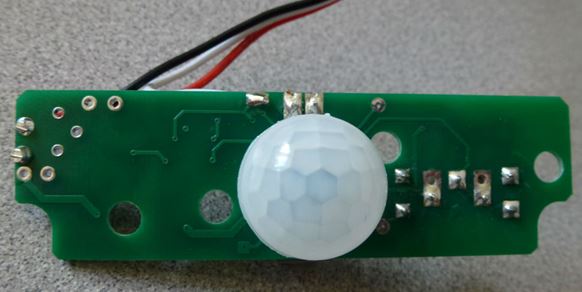

PCB背面很干净，空间主要用于前面提到的运动传感器：

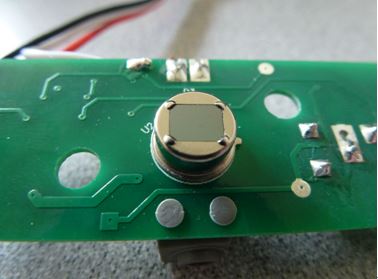

盖住传感器的塑料半球很容易取走，下面就是塑料半球拿走后露出来的传感器：

回头看一下前面拍的“设备内部”照片，你会发现在左上角还有一块PCB，上面盖有一块薄薄的塑料盖板。这个盖板的必要性我不是很清楚。
这是PCB反面的照片。从焊接点的“质量”上判断，我猜想应该不是机器焊的;-)

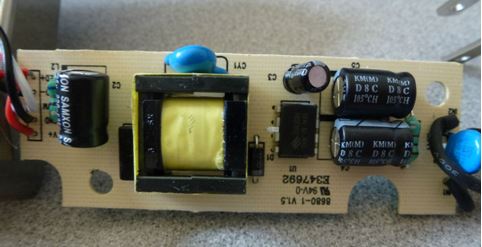

这是PCB的正面。不出所料，由于我们拆解的是一款基于交流电的设备，它与以前的直流稳压器功能不同，需要实现交直流转换功能：

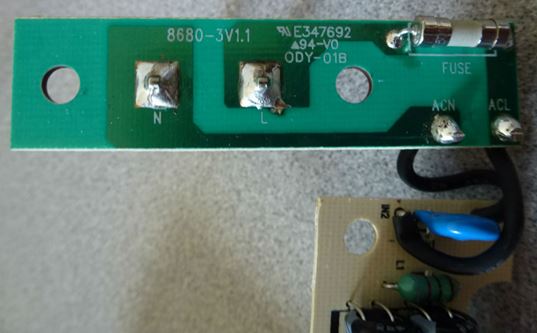

最后，你会在这个灯具的交流插入模块反面发现一个普通的保险丝，完整的电源部分是这样的：

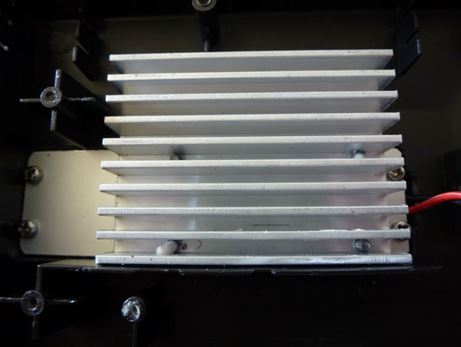

最后但同样重要的是，让我们看看灯本身。这次的散热器扩展到了LED阵列边界以外，整体看体积更大了：

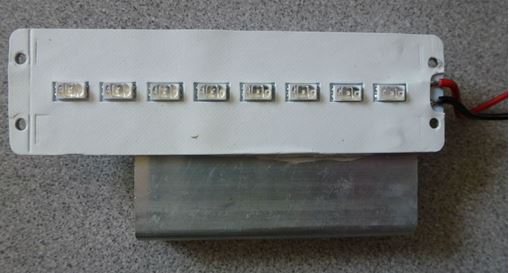

这是因为上次我们看到的是6个LED，这次LED增加到了8个：

将散热器从LED电路板分离开来需要先剥离表面的一层覆盖物，这样做带来的附加好处是露出了产品编码：

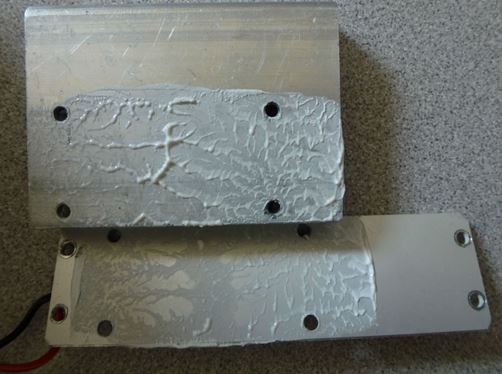

拧掉4个螺丝后，暴露出中间的导热胶：

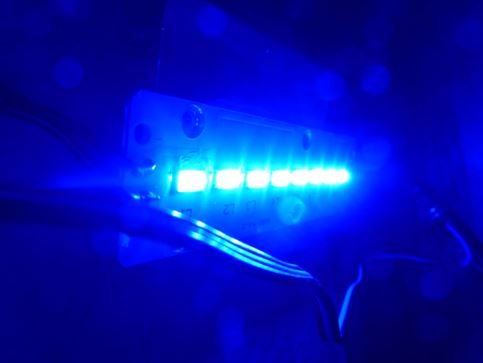

顺便说一下，我在提交先前那篇拆解文章后才发现我忘了点亮裸LED以确认它们声称的蓝色色彩。我可不想再错过第二次这样的机会：

光线很强烈，以至于在我的数码相机LCD屏的对应位置上显示出了失真的黄色。刚开始我甚至想可能损坏了相机的图像传感器。幸运的是这种情况没有发生。LCD问题在经过几分钟后也慢慢恢复了正常。

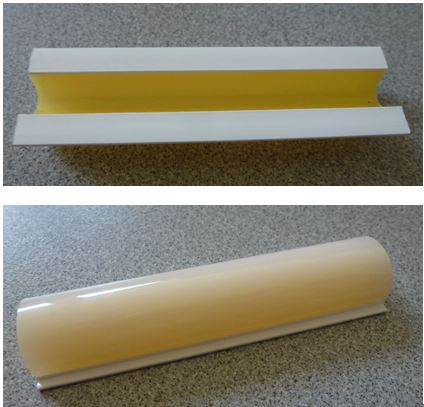

蓝色LED要求配套一个远距离荧光粉层将它的输出转换为3000K的暖白光。就像上次一样，它位于LED阵列和弯曲的霜白色塑料盖板之间，下面是前视图：
