ADC精度(II)：解释总不可调整误差

发布时间：2015-11-27 11:04 发布者：designapp

关键词： ADC , 分辨率

曾经想到过ADC的TUE技术规格中的“总”代表什么吗?他是不是简单到将ADC数据表的所有DC误差技术规格(即偏移电压，增益误差，INL)相加，还是要更复杂一些?事实上，TUE是总系统误差相对于ADC工作输入范围的比率。

更确切地说，TUE是单位为最低有效位 (LSB) 的DC误差技术规格。最低有效位 (LSB) 代表ADC的实际和理想传递函数之间的最大偏离。这个技术规格假定未执行系统级校准。在概念上，TUE是ADC运行方式中以下非理想类型数值的组合：

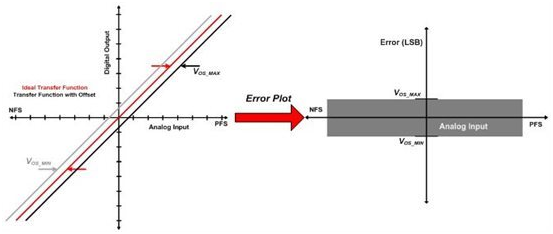

偏移误差 (VOS)：如图1所示，ADC实际和理想传递曲线间的恒定差异。这个值是测得的将ADC输入短接至地而获得的数字输出。

图1. ADC偏移误差与输入电压之间的关系

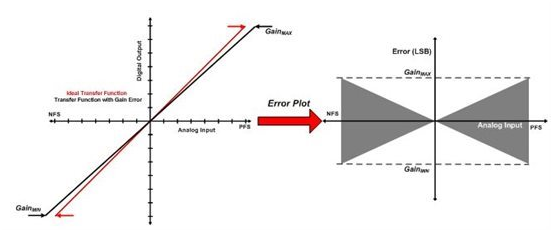

增益误差：ADC输出的实际和理想斜率之间的差异。他通常表示为满量程输出码上的ADC范围或最大误差的比率。如图2中所示，增益误差的绝对值在模拟输入接近满量程值时增加。

图2. ADC增益误差与输入电压之间的关系

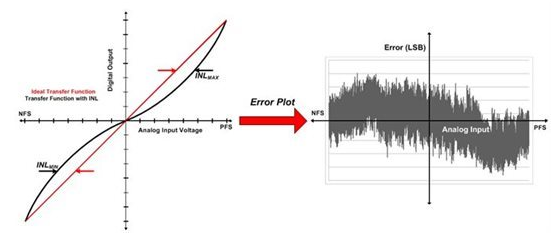

积分非线性 (INL)：实际ADC传递曲线到理想直线运行方式的最大非线性偏离。ADC的INL响应没有一定的形状，并且取决于内部电路架构，以及由前端信号调节电路导致的失真。

图3. ADC INL误差与输入电压之间的关系

大多数ADC数据表指定所有上述DC误差的典型值和最大值，但是未指定TUE这方面的数值。计算TUE的最大值可不像将所有单独的DC误差最大值加在一起那么简单。这是因为所有这些误差是不相关的，并且在出现最差偏移的情况下，增益和线性误差也许不全都出现在ADC传递函数的同一个输入电压上。因此，误差的简单求和也许使系统精度看起来未必那么差。这在应用的动态范围被限制在传递函数的中间时更是如此。

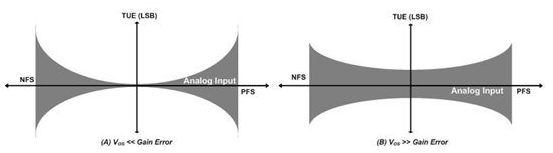

在这典型数据采集系统中，与ADC在一起的还有一个输入驱动器和一个电压基准，他们也会影响总体偏移和增益误差。因此，在大多数没有校准的系统中，偏移和增益误差决定了计算TUE最大值时用到的INL。计算特定模拟输入电压上的最大TUE的推荐方法是，那一点上所有单个误差最大值的和方根，(方程式1)。将所有这些误差转换为同样的单位很重要，通常转换为LSB。
