ADI推出新款四通道保护器和多路复用器
发布时间：2015-7-10 10:32
发布者：eechina

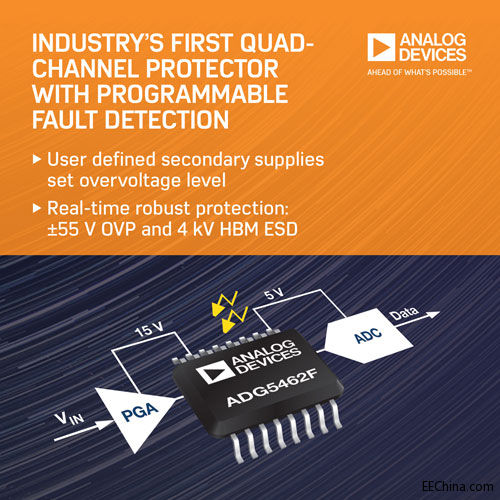

Analog Devices, Inc.推出一款四通道保护器ADG5462F和两款多路复用器ADG5248F、ADG5249F，其可提供+/-55-V过压保护(OVP)，适用于采用4.5V低压至36V电压的精密转换器、放大器和其他器件。四通道保护器ADG5462F、8:1多路复用器ADG5248F和差分4:1多路复用器ADG5249F具有+/-55-V过压引脚上电和关断级，可针对热插拔和操作人员误用事件提供鲁棒的精密保护，从而保障下游模拟器件的安全。利用片内故障诊断，新器件成为业界首个能够检测并避免缺陷通道的产品，有利于简化故障检测算法并提升系统正常运行时间。新产品允许用户定义与主电源无关的故障触发电平，最大程度地提高了设计灵活性。另外，由于不再需要多个分立保护器件，ADG5462F、ADG5248F和ADG5249F使PCB面积得到优化，并且设计过程得以简化。这些器件针对精密仪器仪表、过程控制和航空电子应用进行了优化。
8:1多路复用器ADG5248F和差分4:1多路复用器ADG5249F具有同类最佳的低故障漏电流特性（70nA，比竞争解决方案低10倍）和导通漏电流特性(20nA)，使得热电偶或电阻温度检测器(RTD)等小信号测量的吞吐量能够达到最大。当其他多路复用I/O通道处于过压故障状况时，可确保用户能够获得精确测量结果。 主要特性： 源引脚上提供过压检测 • 最小副电源电平：4.5 V单电源 • 高达+/−55 V过压保护 • 4 kV HBM（人体模型）ESD (ADG5462F) VSS至VDD模拟信号范围 • 双电源供电：+/-5-V至+/-22-V • 单电源供电：8 V至44 V • 额定电源电压：+/-15 V、+/-20 V、+12 V和+36 V 工作温度范围： −40°C至+125°C ADG5462F：超低导通电阻(10 Ω)和导通电阻平坦度(0.5 Ω)可将系统总谐波失真降至最低，并增强噪声性能 ADG5248F/49F：超低电荷注入(0.8 pC)和导通电容(19pF)可提高多路复用系统的精度和通道切换速度。 针对低导通电阻(RON)进行优化的系列
针对低电荷注入进行优化的系列
• 查看ADG5462F产品页面、定价和供货信息；下载数据手册；申请样片和订购评估板： http://www.analog.com/pr150710/adg5462f • 查看ADG5248F和ADG5249F产品页面、定价和供货信息；下载数据手册；申请样片和订购评估板：http://www.analog.com/pr150710/adg5248f |
