一、关于PADS设计的原文件 1、双面板文件PADS里面孔属性要选择通孔属性（Through）,不能选盲埋孔属性（Partial)，无法生成钻孔文件，会导致漏钻孔。 2、在PADS里面设计槽孔请勿加在元器件一起添加，因为无法正常生成GERBER，为避免漏槽，请在DrillDrawing加槽。 3、PADS铺用铜方式，生产厂家是Hatch方式铺铜，客户原文件移线后，都要重新铺铜保存（用Flood铺铜），避免短路。
二、关于PROTEL99SE及DXP设计的文件 1. 生产厂家的阻焊是以Solder mask层为准，如果锡膏层（Paste层）需做出来，还有多层（M ultilayer)的阻焊窗无法生成GERBER，请移至阻焊层。 2.在Protel99SE内请勿锁定外形线，无法正常生成GERBER。 3.在DXP文件内请勿选择KEEPOUT一选项，会屏敝外形线及其他元器件，无法生成GERBER。 4，此两种文件请注意正反面设计，原则上来说，顶层的是正字，底层的要设计成反字，生产厂家是从顶层到底层叠加制板。单片板特别要注意，不要随意镜像！搞不好就做出来是反的。
三．其他注意事项 1、外形（如板框，槽孔，V-CUT）一定要放在KEEPOUT层或者是机械层，不能放在其他层，如丝印层，线路层。所有需要机械成型的槽或孔请尽量放置于一层，避免漏槽或孔。 2、如果机械层和KEEPOUT层两层外形不一致，请做特殊说明，另外形要给有效外形，如有内槽的地方，与内槽相交处的板外外形的线段需删除，免漏锣内槽，设计在机械层和KEEPOUT层的槽及孔一般是按无铜孔制作（做菲林时要掏铜），如果需处理成金属孔，请特别备注。 3、用三种软件设计，请特别留意按键位是否需露铜。 4、如果要做金属化的槽孔最稳妥的做法是多个pad拼起来，这种做法一定是不会出错 5、金手指板下单请特殊备注是否需做斜边倒角处理。 6、给GERBER文件请检查文件是否有少层现象，一般生产厂家会直接按照GERBER文件制作。 7、正常情况下gerber采用以下命名方式： 元件面线路：gtl 元件面阻焊：gts 元件面字符：gto 焊接面线路：gbl 焊接面阻焊：gbs 焊接面字符：gbo 外形：gko 分孔图:gdd 钻孔：drll
专业打样PCB 线路板生产厂家 深圳顺易捷

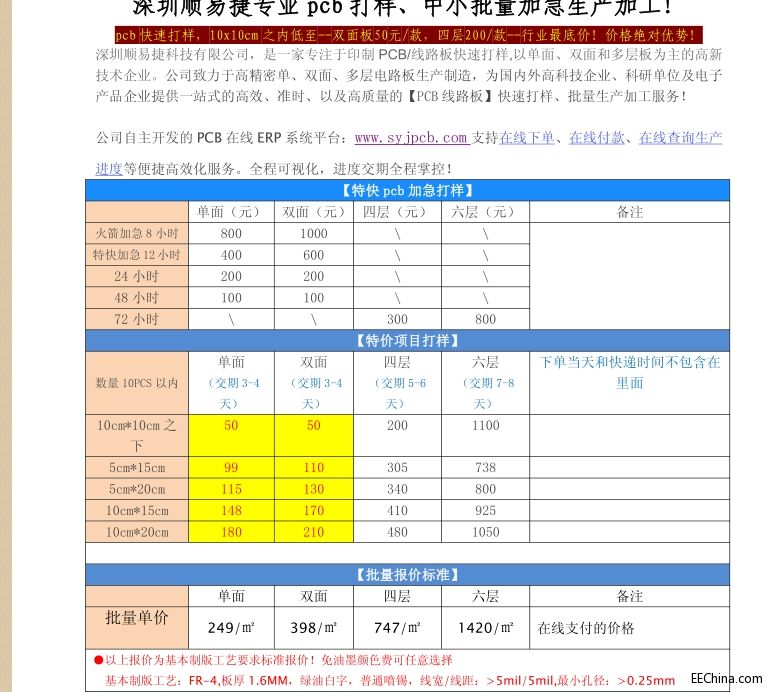

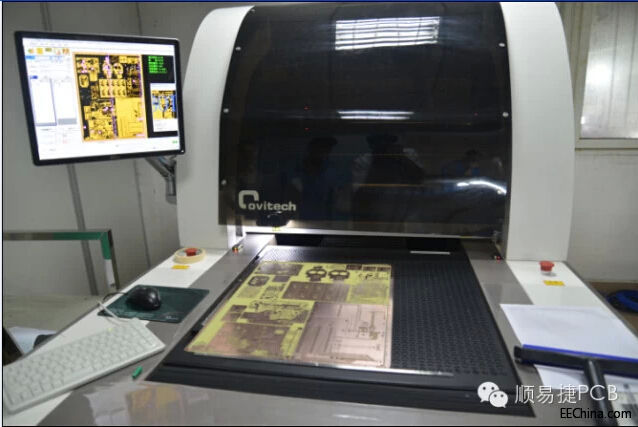

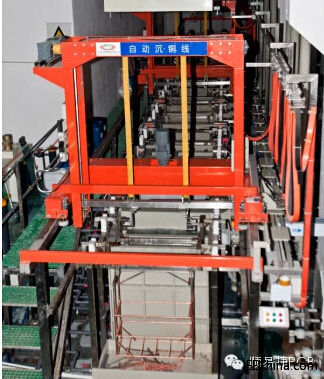

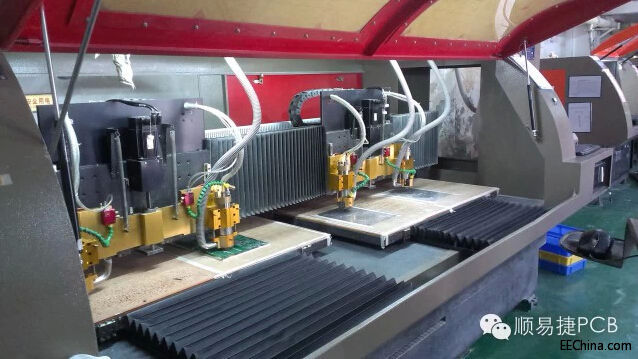

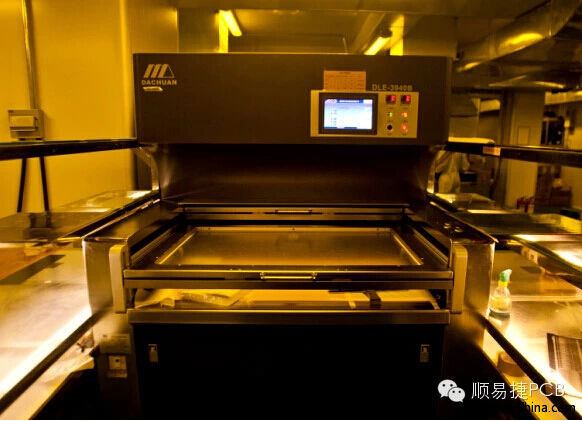

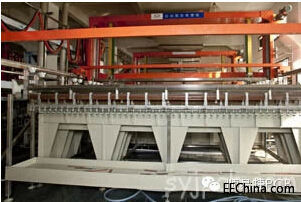

1、单双面板 10*10CM以内的， 50元/款，交期3-4天
2、四层板 10*10CM以内的，在线支付200元；交期5-6天
以上报价FR－4板厚在0.6~1.6MM工艺为--绿油白字--有铅喷锡--数量为10片内。打样全部免费飞针测试。
