对讲机用快速充电器
发布时间：2010-7-11 19:57
发布者：zealot
|

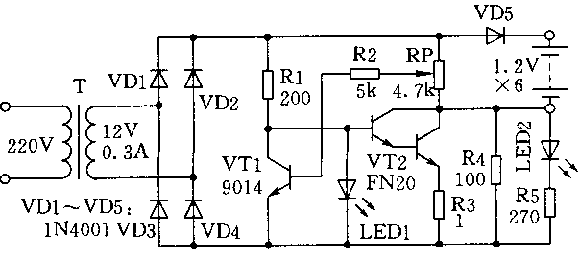

本文介绍一种适用于对讲机，可充6节或9节镍鎘电池的恒流快速充电器，充电时间2小时，充满自停。 (1)工作原理 电路如图所示。Rl、R3、LEDl、VT2组成恒流充电电路；LED2提供恒流基准电压兼作充电指示；R2、RP、VT1组成电池电压检测电路；R4、R5、LED2组成涓流充电电路。开始充电时，由于电池电压较低，VTl截止，VT2通过Rl获正偏而导通，电源通过VT2、R3向电池充电，同时LEDl点亮。在充电过程中，电池电压逐渐上升，当上升到预定值时，VTl导通，VT2截止，LEDl熄灭，相对的大电流充电结束，电池自动转入约为30mA的涓流充电(这样有利于保存电池容量)LED2作涓流充电指示用。 (2)调试方法 将RP向下滑至电池负端，把接电池正负极的引线接一插头，插到对讲机充电插座上。开启充电器电源，LEDl立即点亮，电池开始充电。当电池充到8.4V(6×1.4V)时，调，RP使LEDl熄灭、LED2点亮，调试结束。电池开始充电时最大电流为300mA，电池充满时约为250mA。VTl的饱和压降为0．7V，最大功耗为210mW。VT2(FN20)是达林顿管，最大电流为0.8A，耐压40V，功耗2W，hFE在5000左右。可见9VT2在该充电器中不必加装散热器。当用此电路充9节电池时，只需将变压器T输出电压提高到15V，R1改为330Ω，其余不变。  |
