30V/10A 高精度直流稳压电源（轻松满足E364XA指标）
发布时间：2015-3-12 18:05
发布者：zgkiyn
数控线性直流稳压电源，具有恒压恒流模式。0-30V 1mv步进，0-10A 1mA 步进，轻松满足E364XA的指标要求。设计采用了多款凌厉尔特的芯片，模拟环路里用的是威世的晶圆电阻，基准电压源为5ppm，使用双路16位DAC芯片，电压回读采用24位凌厉尔特ADC芯片。

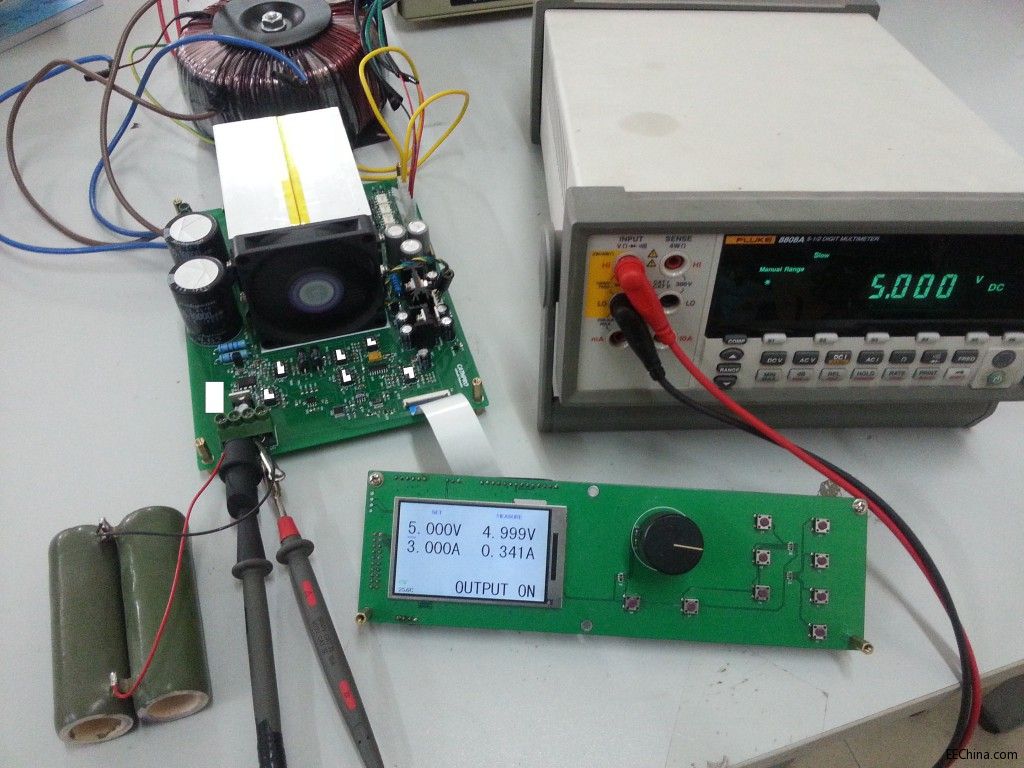

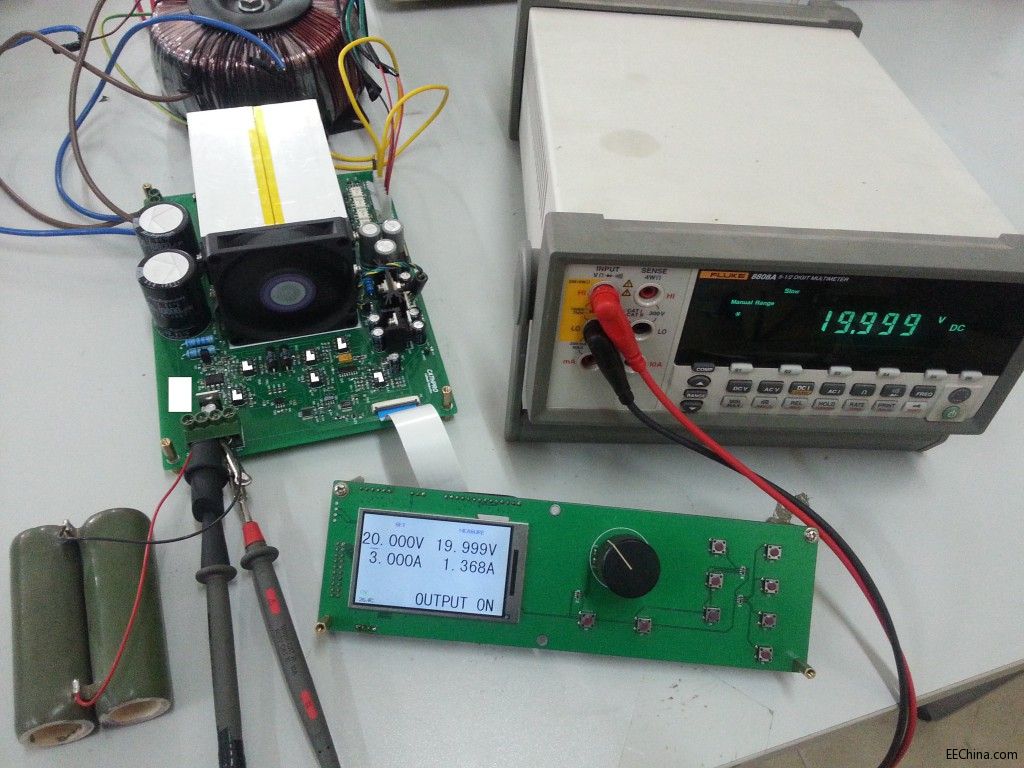

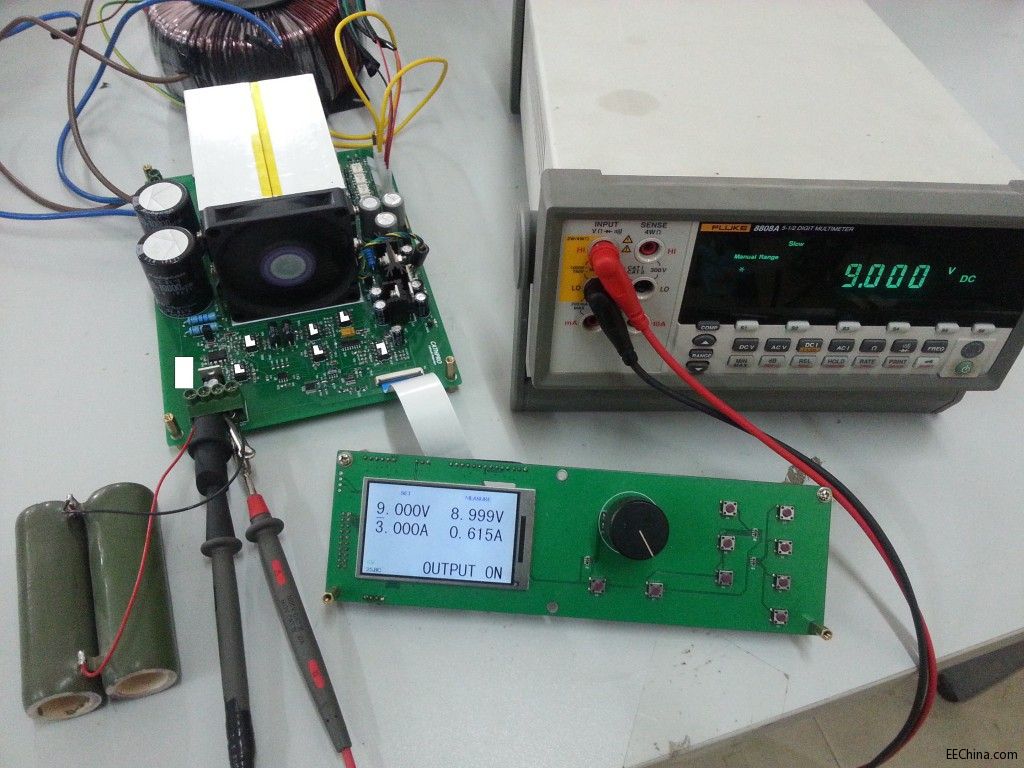

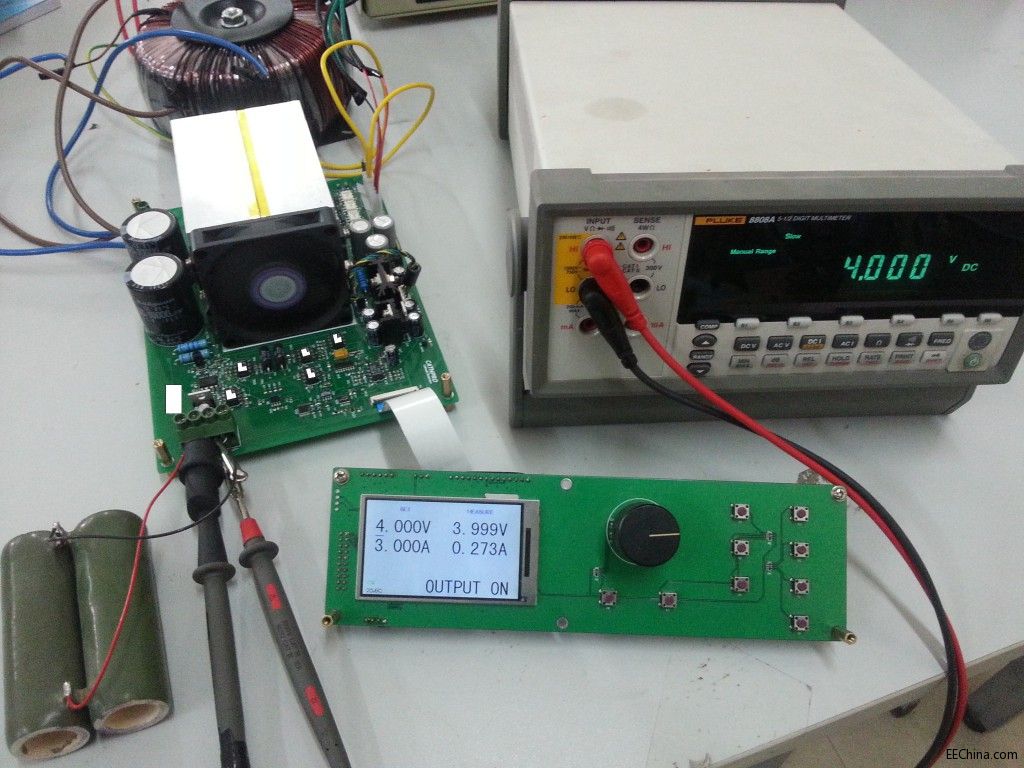

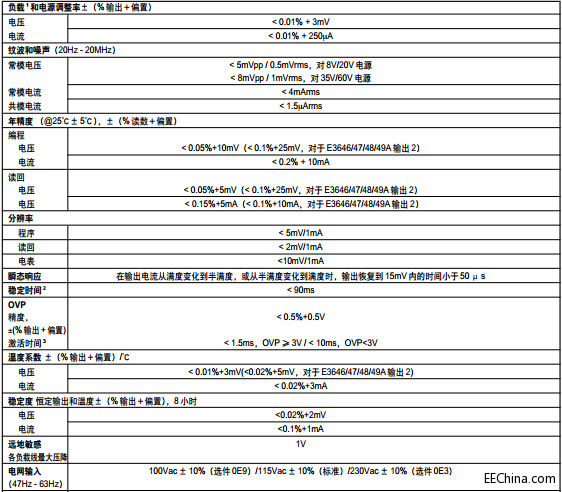

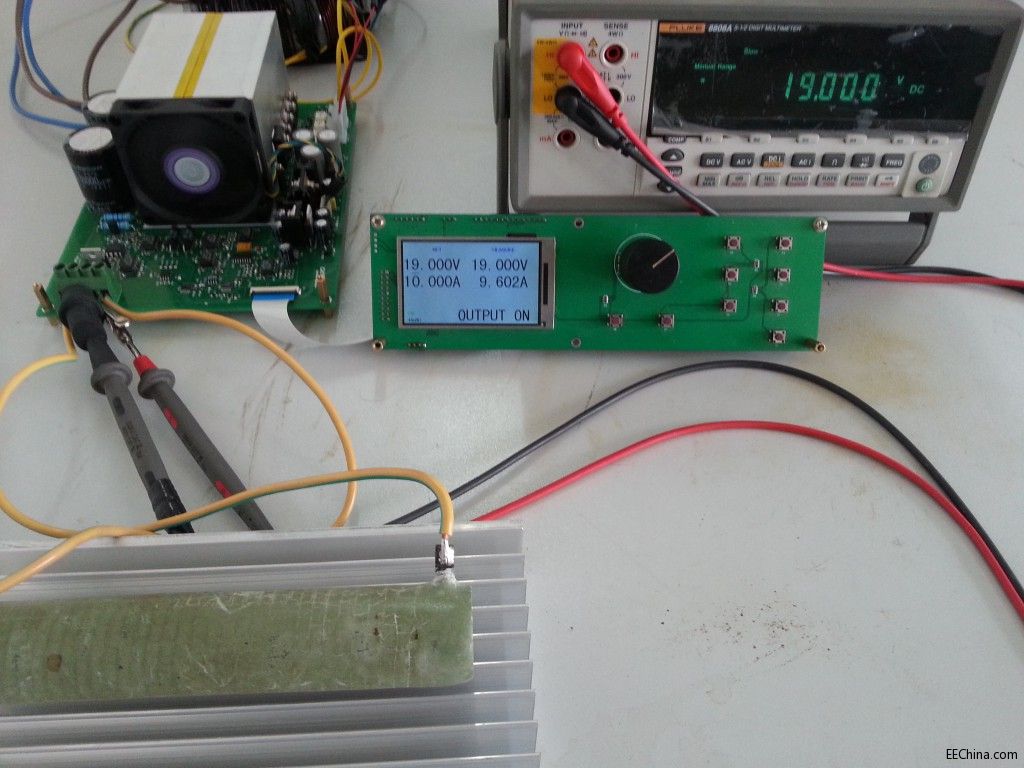

轻松满足E364XA技术指标

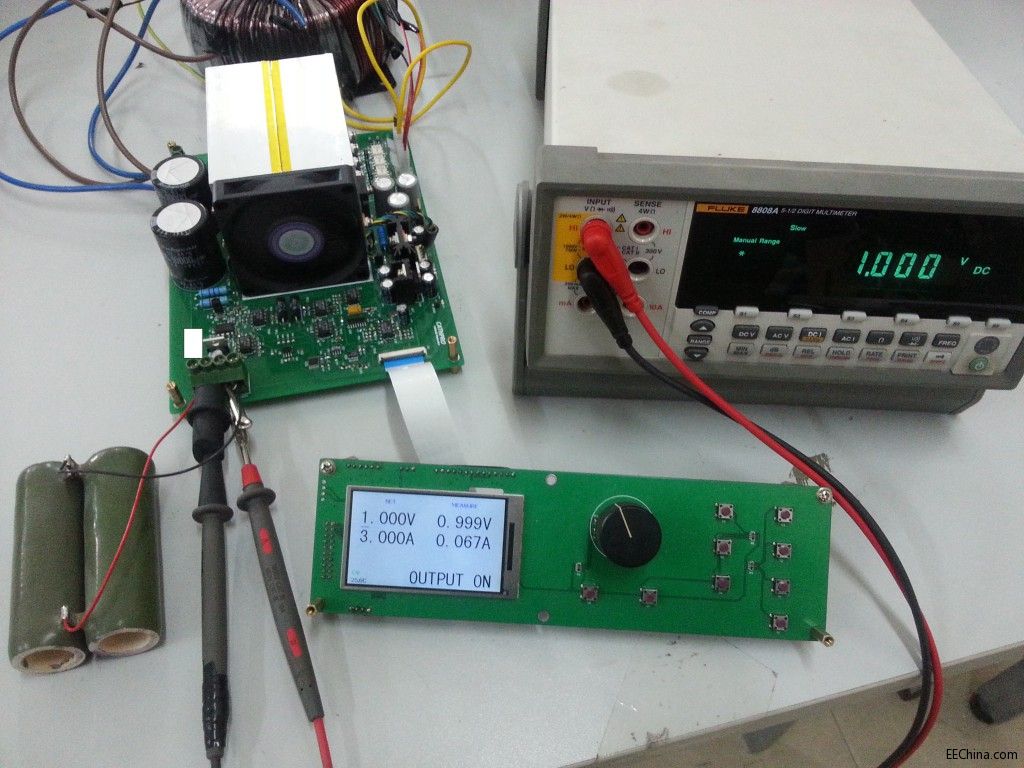

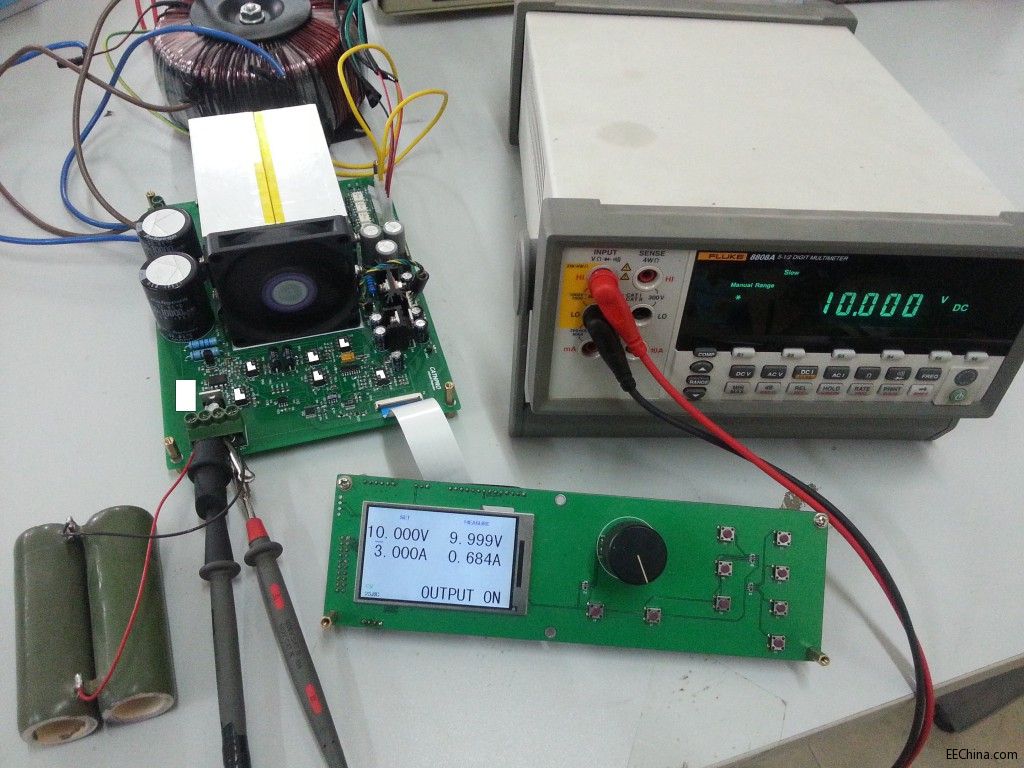

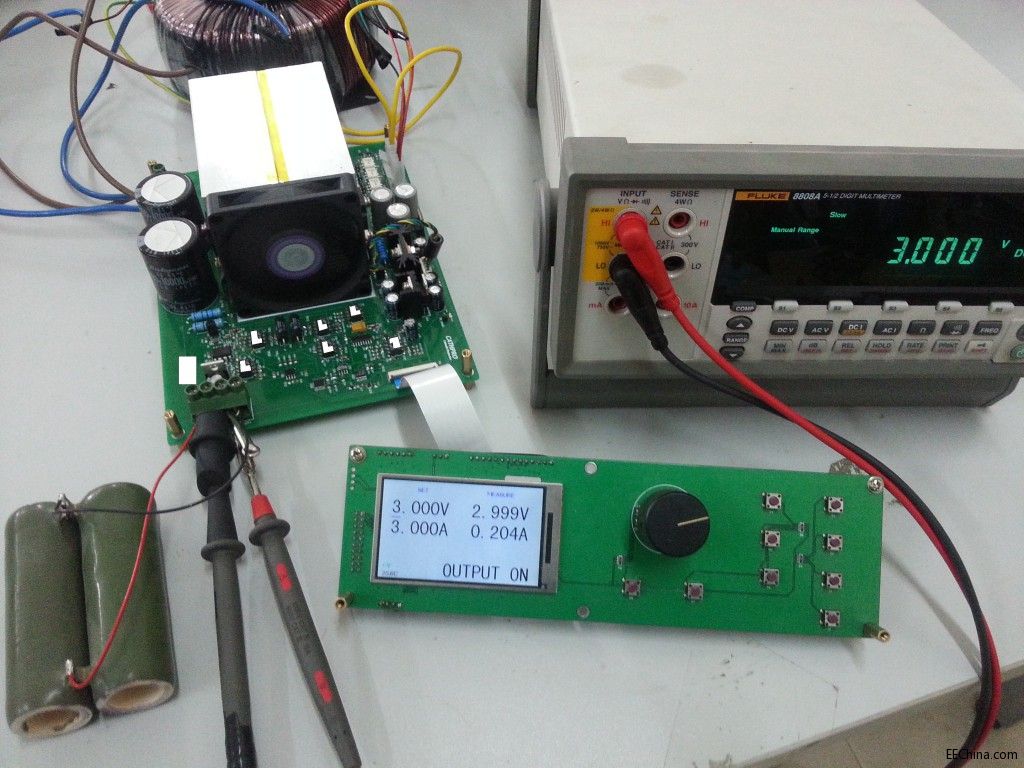

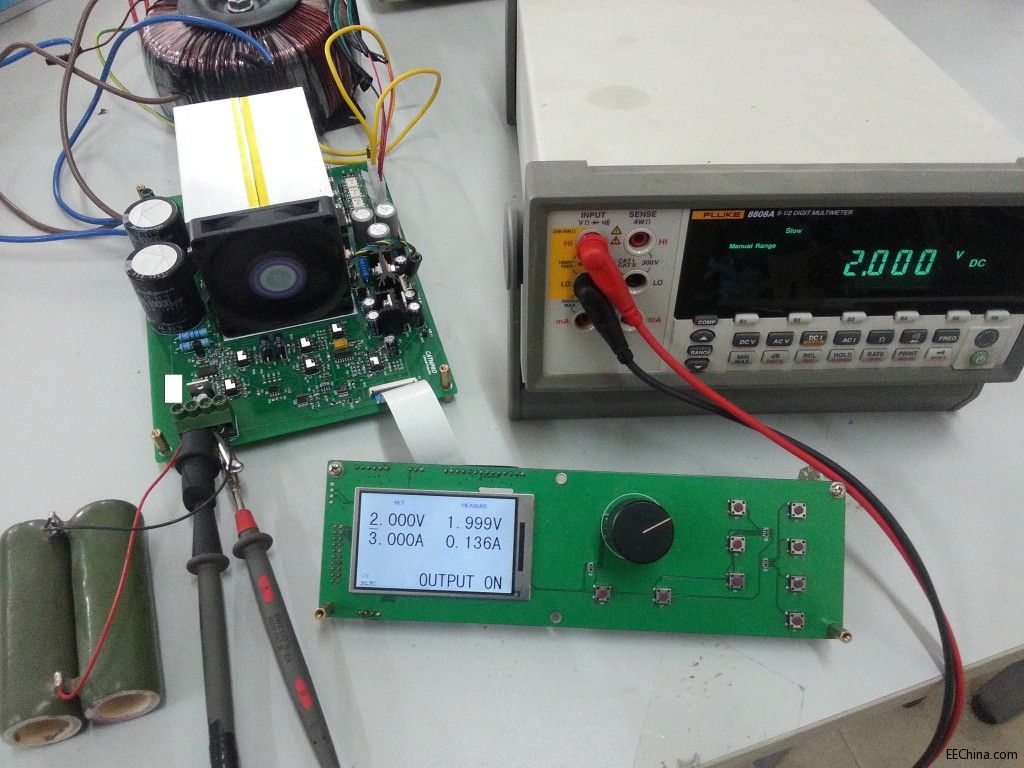

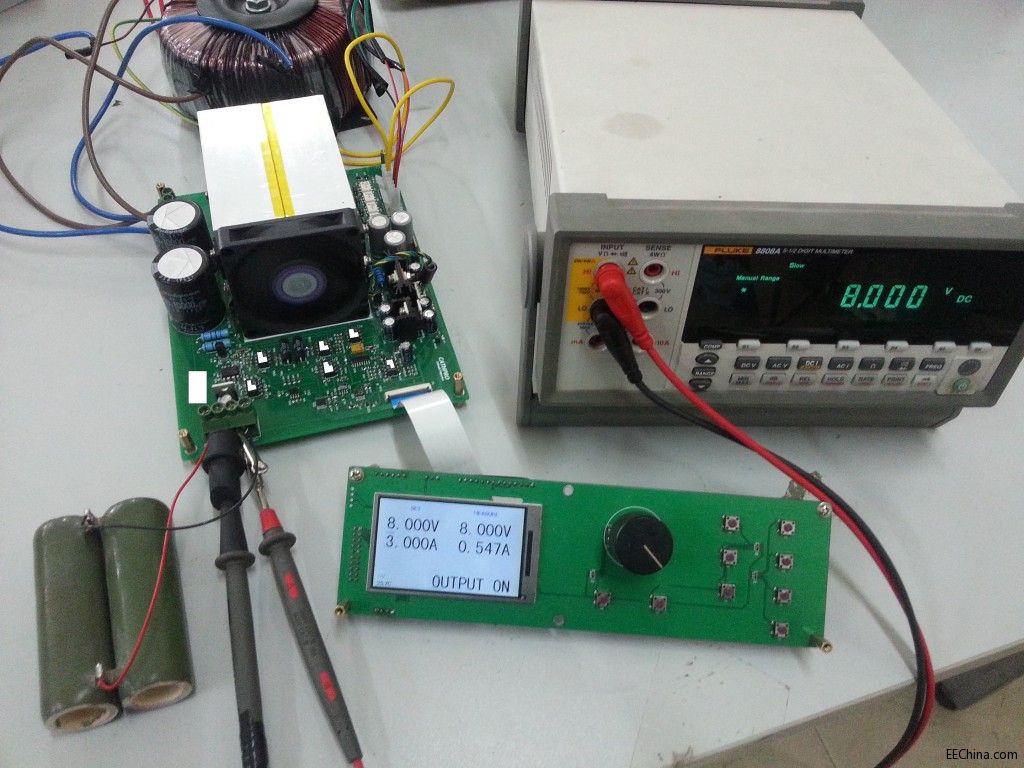

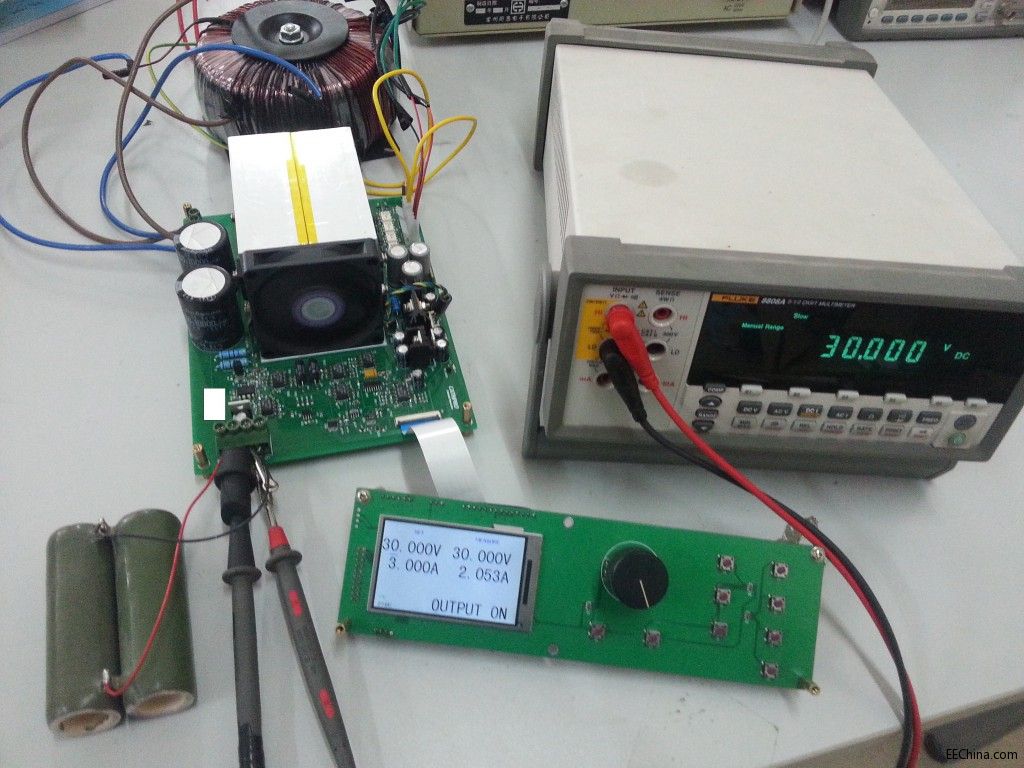

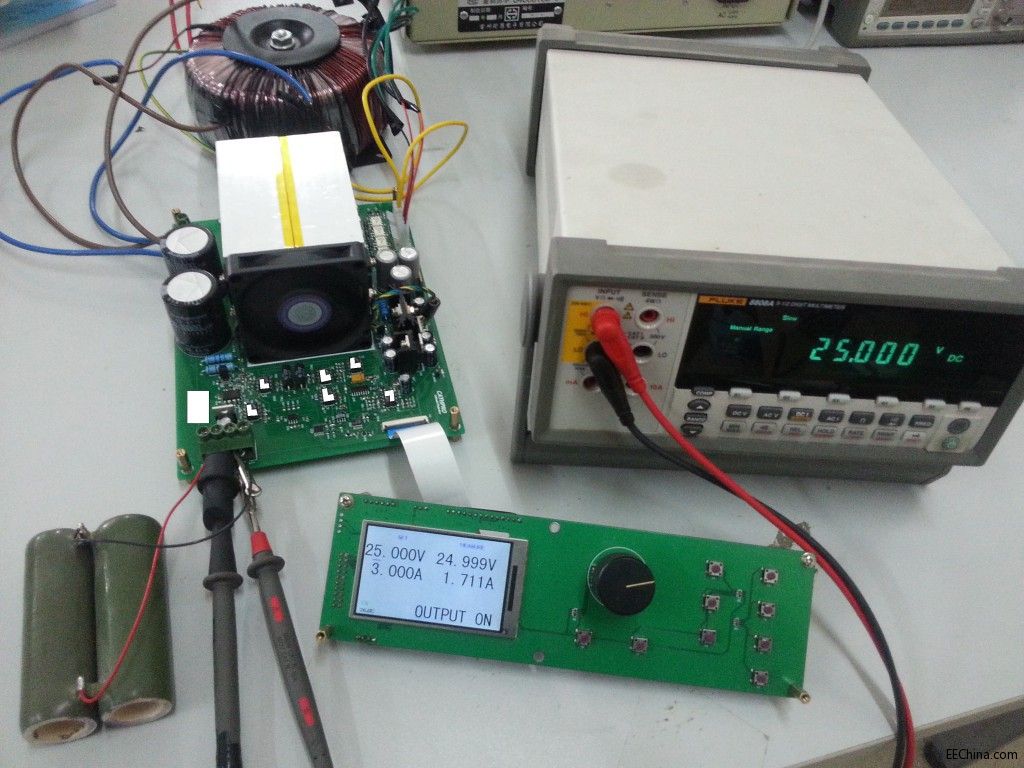

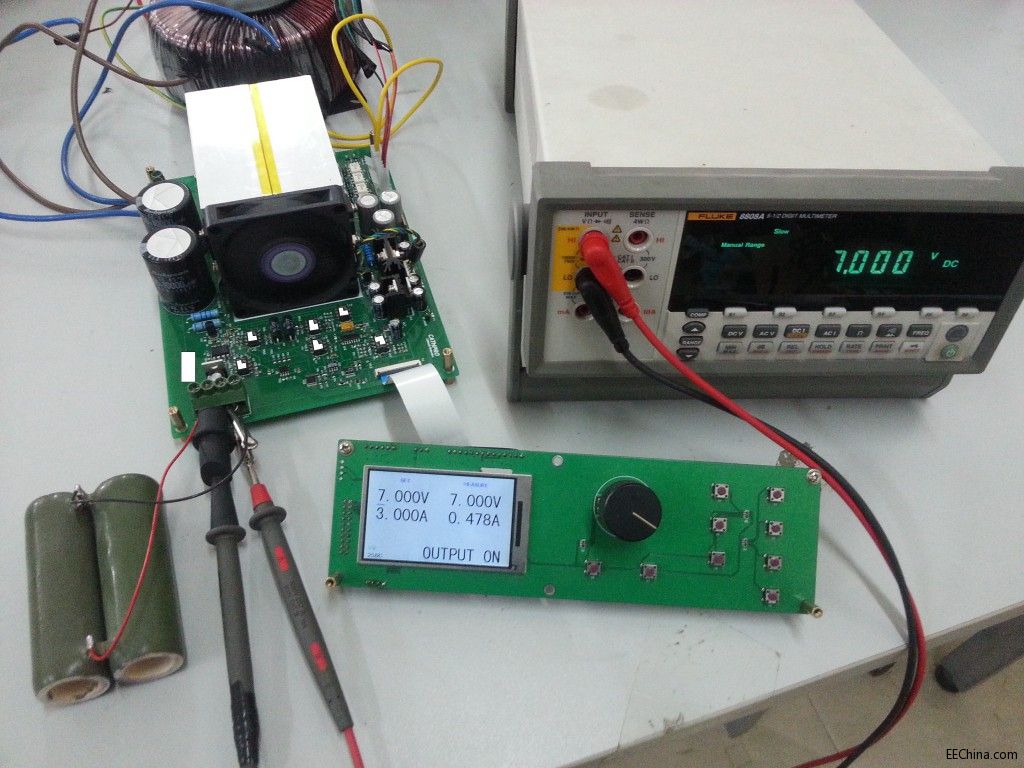

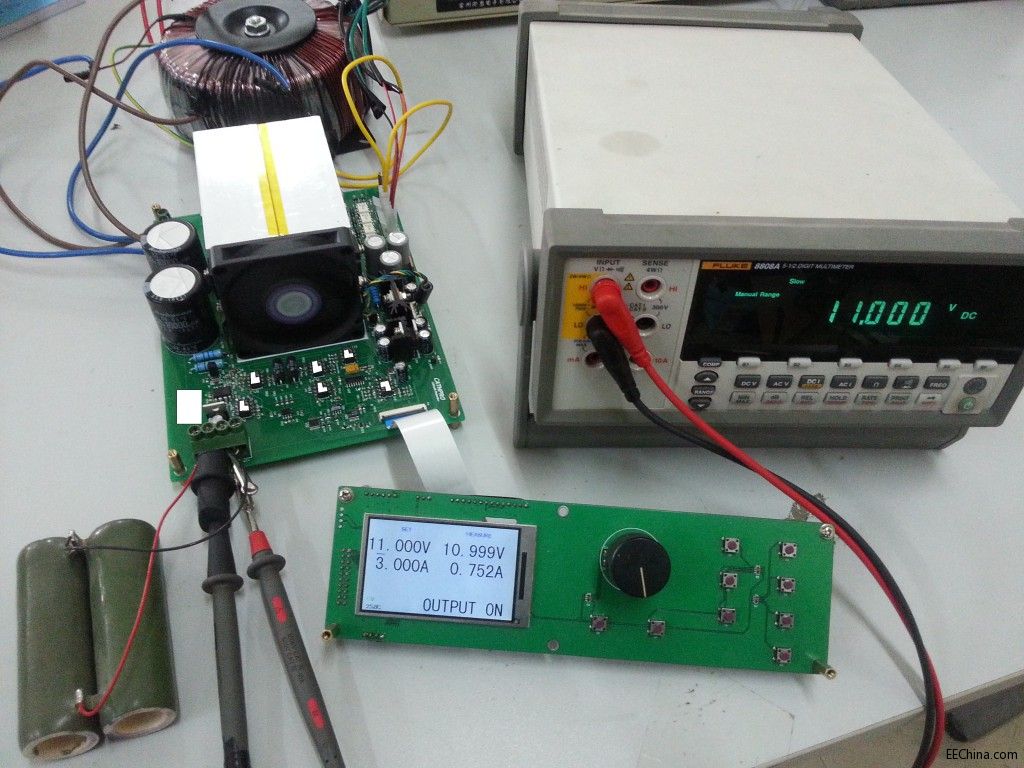

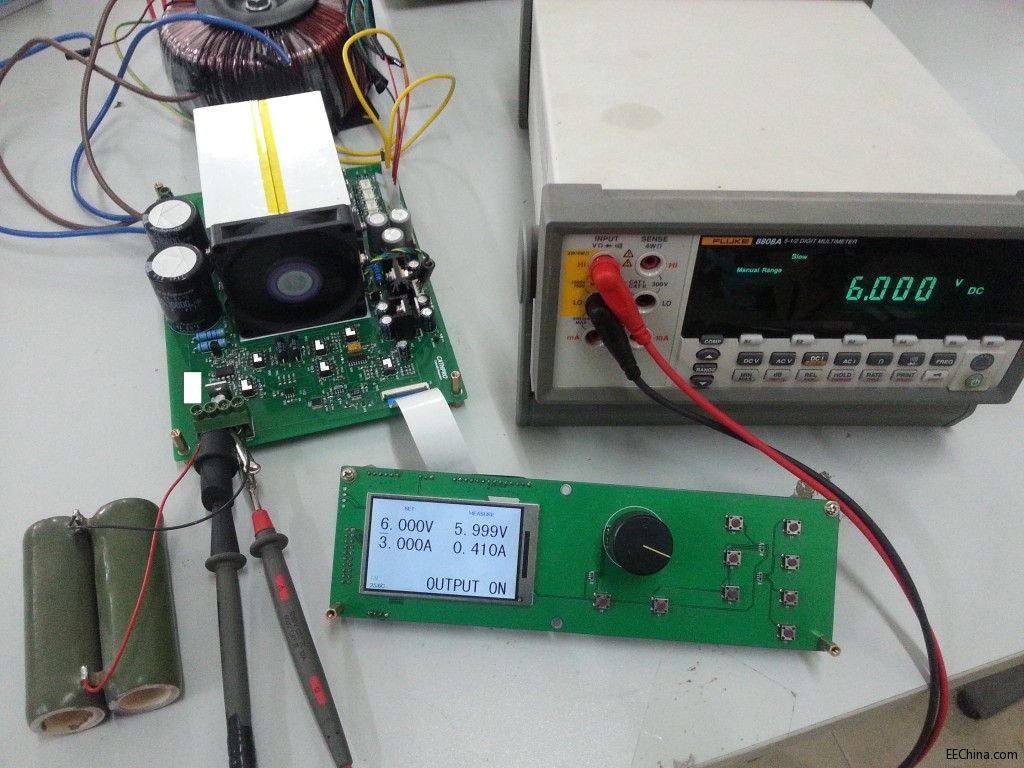

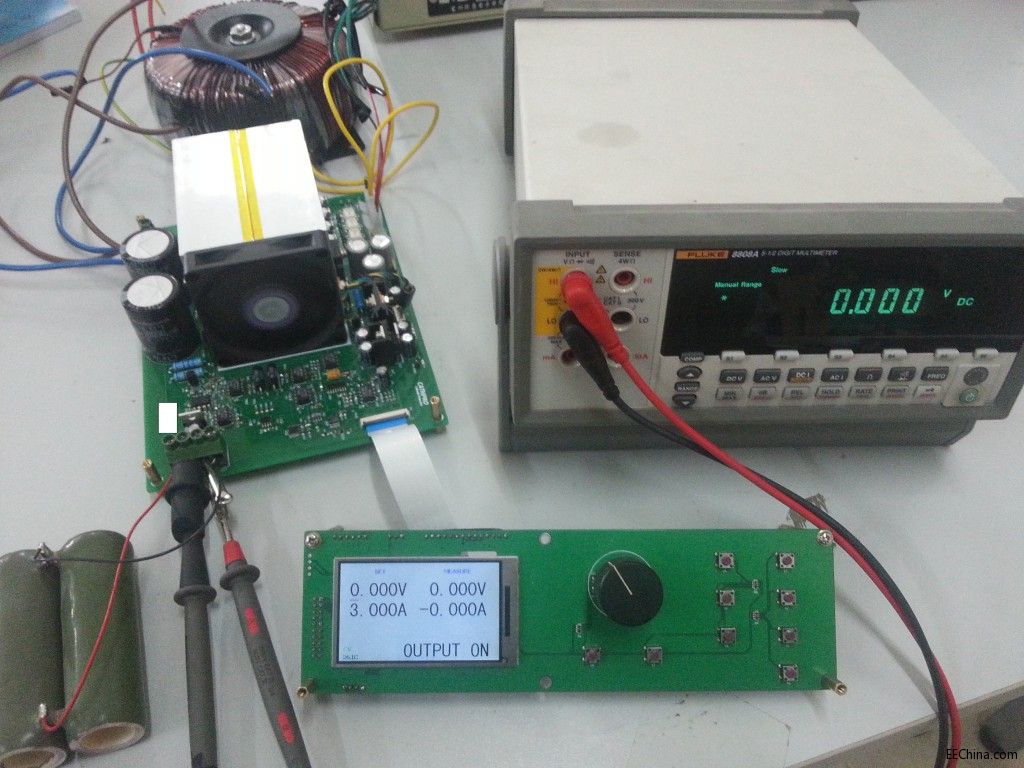

多角度观察，设计，选件，细节都体现了专业与品质。

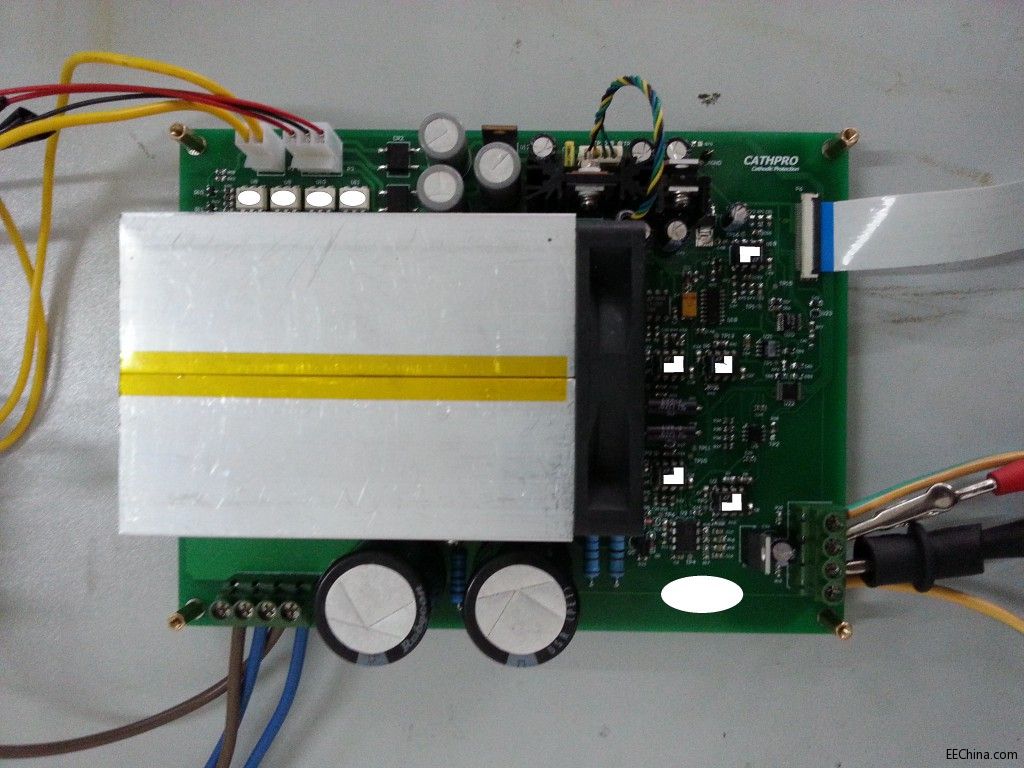

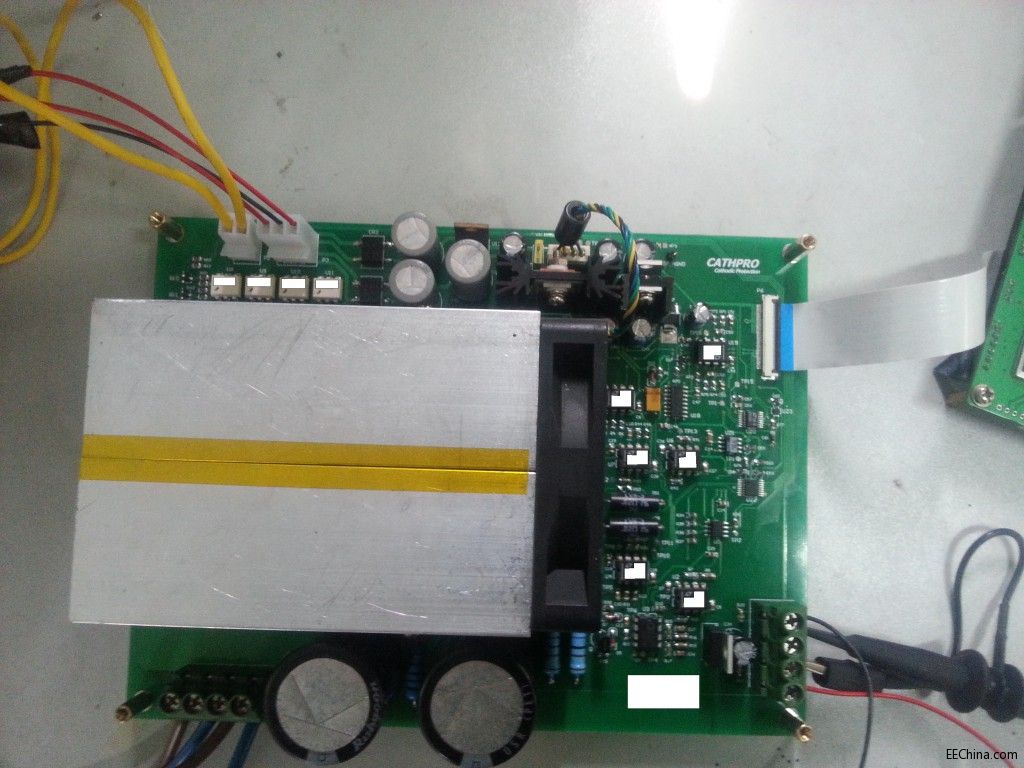

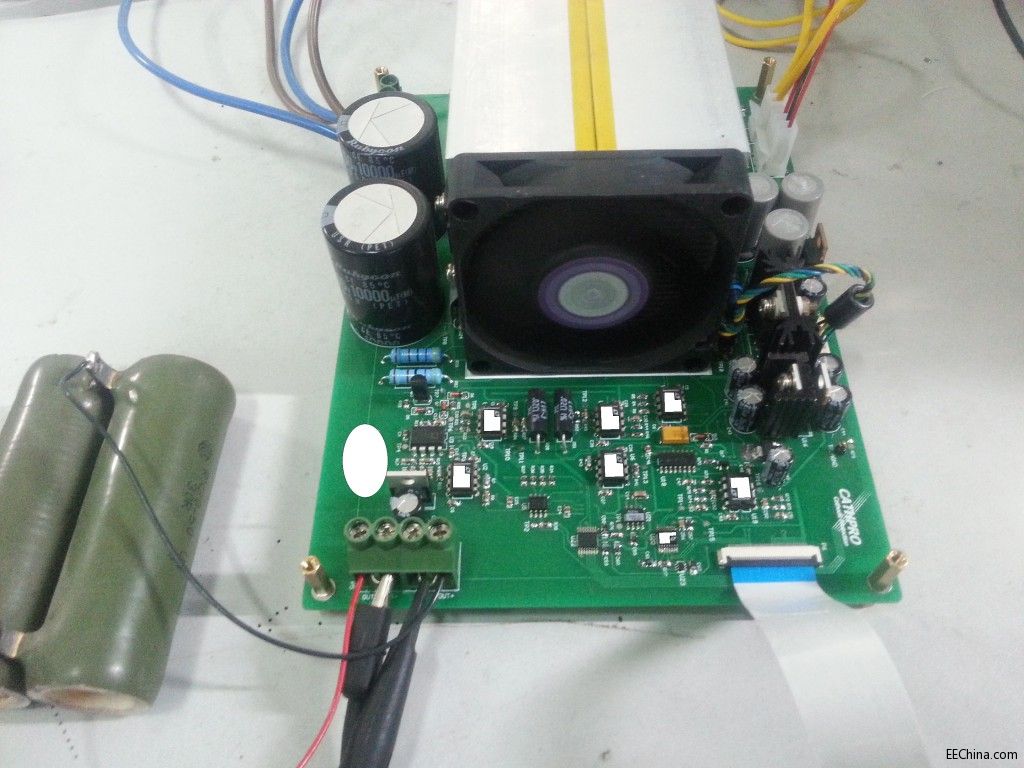

俯视图 精选原件是电源稳定性与可靠性的保障

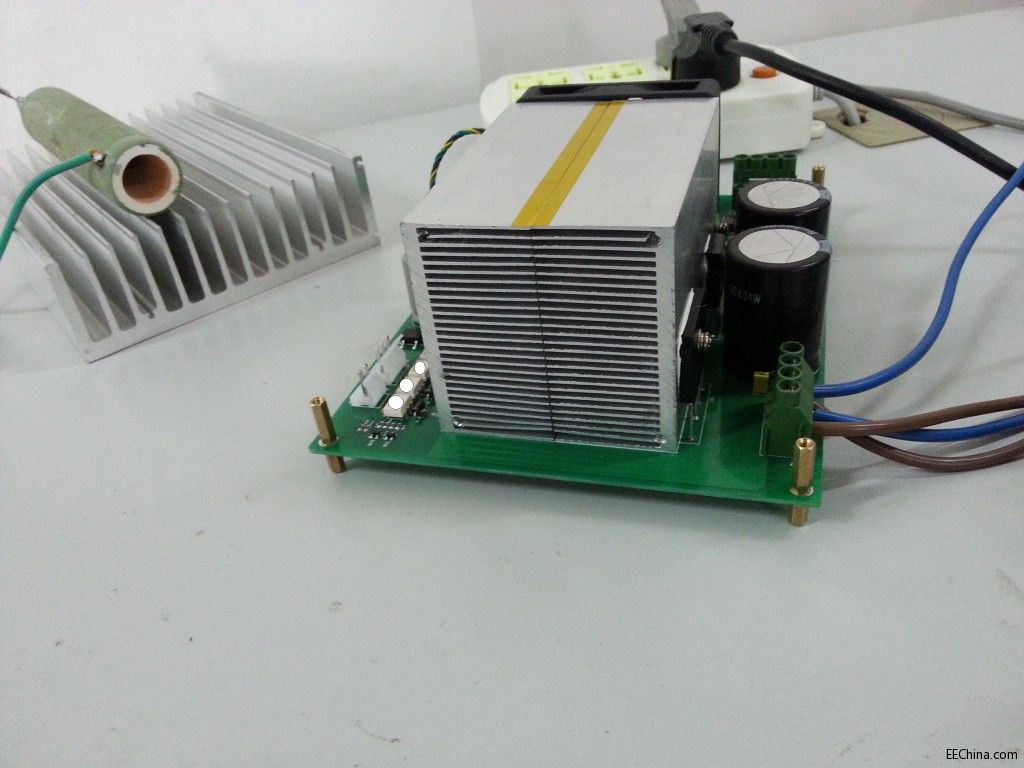

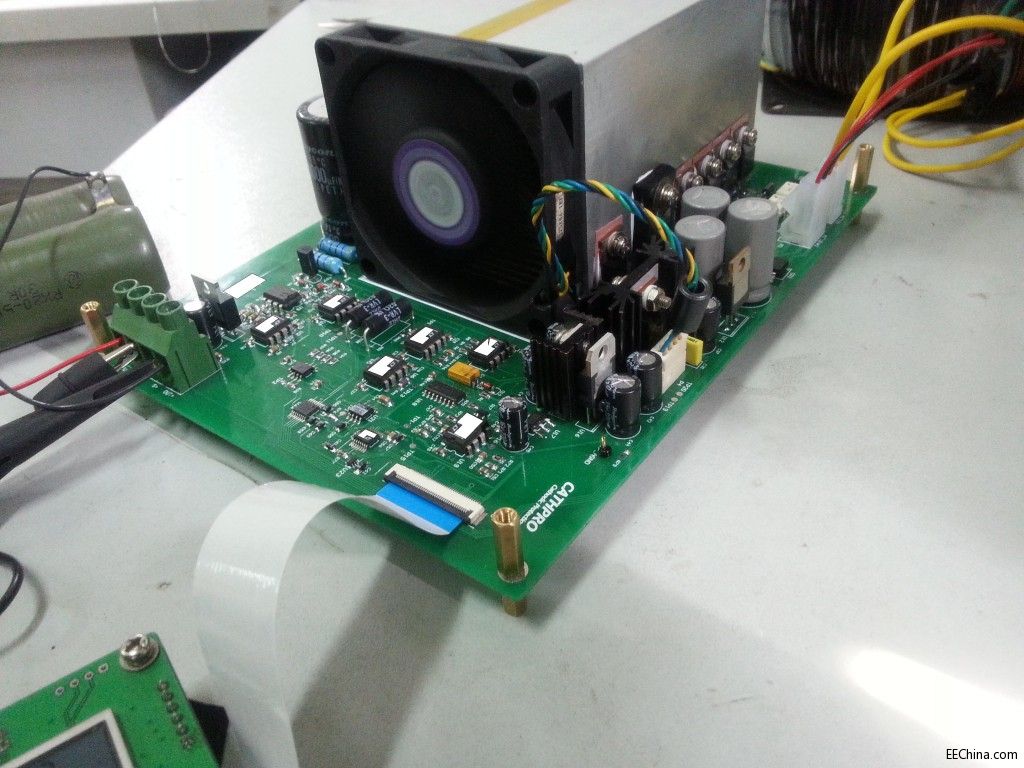

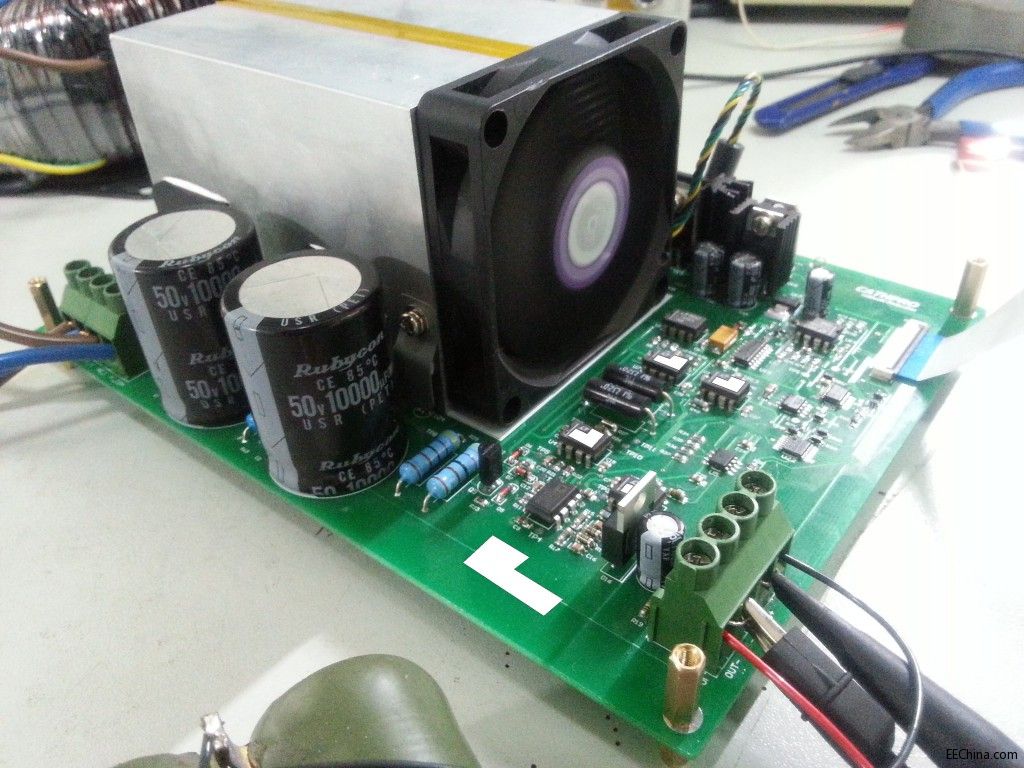

通道式散热器加风扇，高效

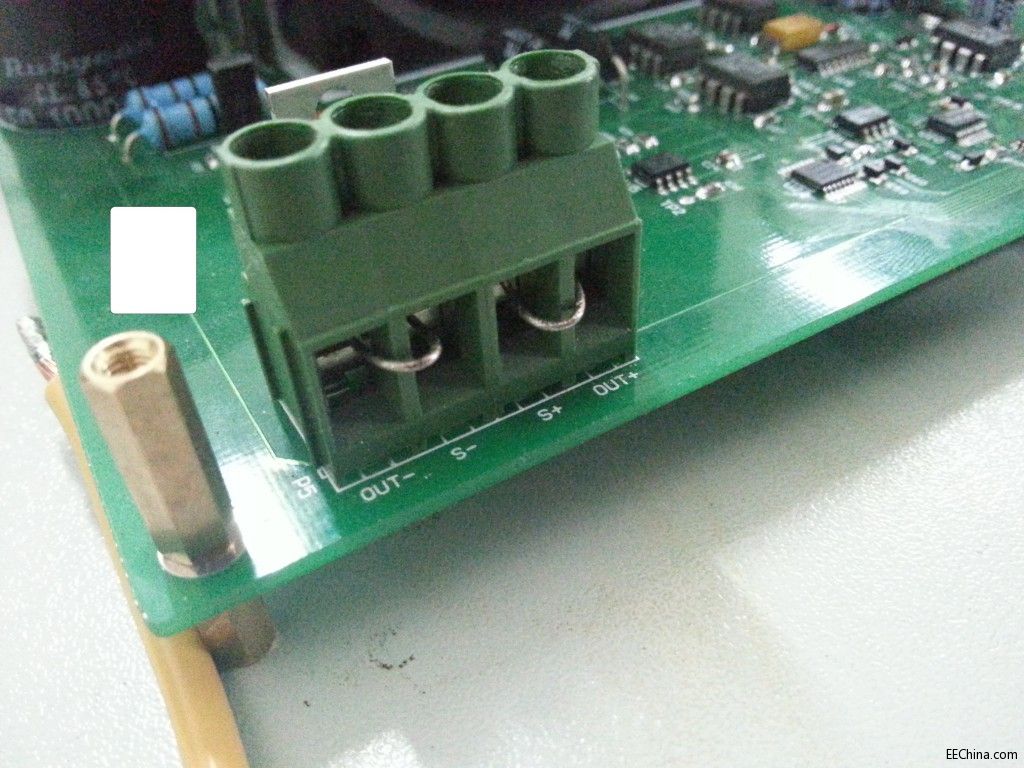

接插件的品质也绝不掉以轻心
订制500W的变压器为300W的输出留足了余量，整套电源成本就在千元 再来看看我们关注的纹波噪声

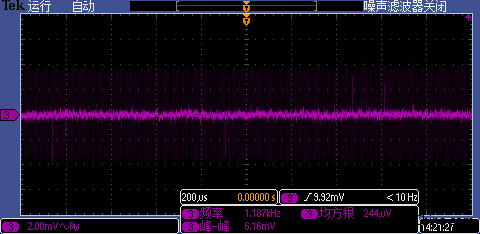

实测纹波噪声截图 均方根值244uV

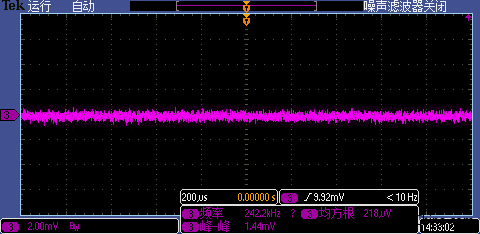

同样条件下，将示波器探头短路，示波器本底噪声 均方根值218uV 这是从示波器上观察的电压设置的响应截图

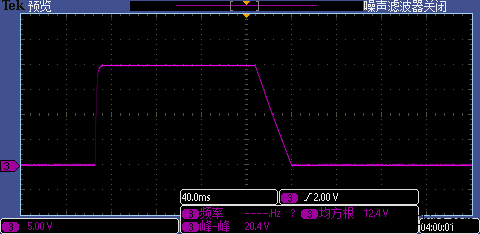

干净利落，如此的爽脆！ 20V电压下通断响应测试

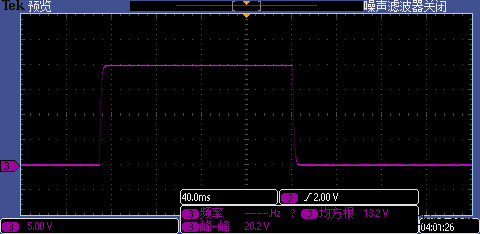

不带负载时的响应 带负载时的响应 速度够快吧，轻松满足指标~
更多测试视频和即时信息请关注我们的微信公众平台：backing 是否设备给出的数据精度总是不能让人完全放心，开关机或许还会产生过冲，我们在犹豫是否要采纳的时候还要担心负载的安全，就这样纹波噪声时不时还要来骚扰，然而厂商给我们的总是些于事无补的答复。问题的原因其实也很简单，以低于进口设备1/4-1/5的价格设计出相同优秀的设备销售出去是要赔钱的。然而我们就是致力为发烧友和工程师打造平民化价格行业典范级水准的设备，工欲善其事必先利其器，我们希望更多的朋友不要因为受限于客观条件而无法实现自己的理想。 |
