是德发布全新测量功能Keysight 86100D-9FP PAM-N分析软件
发布时间：2015-2-9 11:16
发布者：eechina
|
Keysight 86100D DCA-X 系列示波器新增脉冲幅度调制（PAM-4）分析功能 是德科技发布全新测量功能Keysight 86100D-9FP PAM-N 分析软件。该软件可以提供全面的光和电 PAM-4 信号分析，帮助工程师应用Keysight 86100D DCA-X 示波器平台完成快速且精确的PAM-4（4 电平脉冲幅度调制）信号测试和验证。 信息时代，人们需要丰富的内容和快速访问能力，因此数据中心网络带宽始终面临重大压力。简单地提高元器件速度无法满足上述需求。PAM-4 属于多电平信令，目的是增加高速数字通信链路的数据传输量。例如，PAM-4 设计能够支持100Gb到400Gb的以太网速度。 多家行业组织和标准机构正在应用或积极考虑采用PAM-4 技术，以便实现下一代速度，并且相比传统非归零（NRZ）信令提升指定通道带宽的数据速率。传统NRZ 测量算法可一部分用在PAM-4测试中，但PAM-4 信号自身的独特性需要特定的算法，以及特定的参数测量。

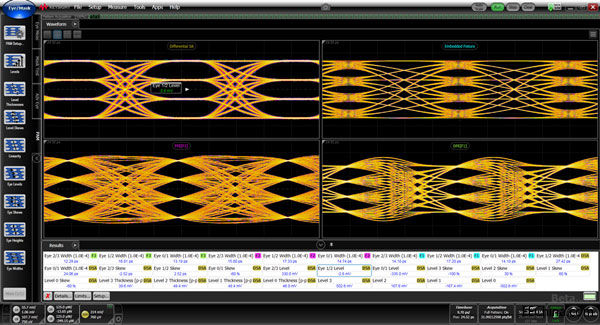

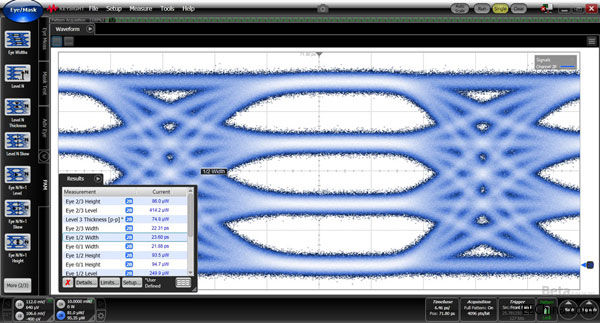

是德科技副总裁兼示波器与协议事业部总经理Dave Cipriani表示：“PAM-4替代 NRZ 意味着客户需要面临众多新的设计和测量挑战。是德科技新发布的分析软件可以帮助工程师从容应对挑战，加快设计上市速度。” 86100D-9FP PAM-N分析软件提供以下测量： • 眼宽、眼高和眼图偏移 • 电平幅度、电平噪声和电平偏移 • 幅度电平线性度
PAM-4选件与现有DCA-X软件选件结合可以提供更强大的分析功能： • PAM-4均衡器（LFE、CTLE、DFE），结合 86100D 选件 201 • PAM-4 通道嵌入/去嵌入，结合86100D 选件 SIM InfiniiSim-DCA • IEEE JP03 码型抖动和幅度分析，结合 86100D 选件 200/300

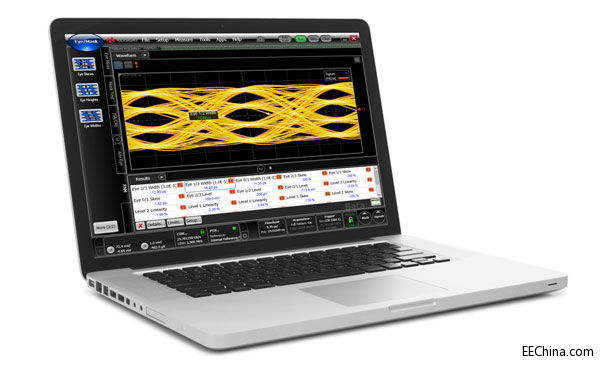

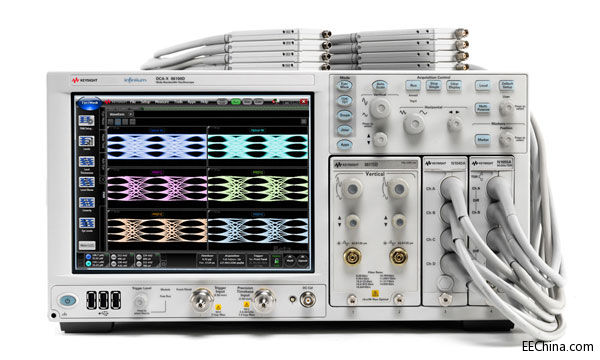

多电平信令系统极易受到噪声的影响，因此86100D的低噪声、高带宽模块非常适合PAM 信号测试和验证。所有86100D DCA-X模块均支持86100D 选件 9FP PAM-N 分析功能，例如支持高达32 G波特电气信号精确分析的86108B 精密波形分析仪模块，或者可以精确分析高速光信号的86105D-281。此外，工程师可以借助PC 安装的N1010A选件 9TP PAM 分析软件离线分析已保存的或仿真PAM 信号。
如需了解Keysight PAM-4 分析软件的更多信息，请访问 www.keysight.com/find/86100D-9FP 。浏览产品图片，请访问 www.keysight.com/find/86100D-9FP_images 。 是德科技曾参展 1 月 28-29日在美国圣克拉拉会议中心举办的DesignCon 2015大会，并展示了旗下的高速数字测试解决方案，包括PAM-4 生成和测量功能（是德科技位于725展台）。 是德科技数字测试标准计划 是德科技专家积极参与国际标准委员会的工作，并推动和支持是德科技开发数字应用解决方案。是德科技专家参与的标准委员会包括：电子器件工程联合会（JEDEC）、PCI-SIG、视频电子标准协会（VESA）、串行 ATA 国际组织（SATA-IO）、USB 应用厂商论坛（USB-IF）、移动行业处理器接口（MIPITM）联盟、以太网标准（IEEE 802.3）、光互联网络论坛（OIF）等等。是德科技踊跃参与国际标准组织及其相关的研讨会、活动和测试标准制定，以便是德科技能够适时推出恰当的测试解决方案，满足客户持续演进的需求。 |
