TI推分立式超高速USB收发器布局USB3.0市场

发布时间：2010-7-5 11:11 发布者：老郭

关键词： USB , 收发器

与USB 2.0相比，USB 3.0的速度可提升10倍。关于USB 3.0的前景，业内说法不一。比较乐观的看法是“USB3.0引爆千亿元商机”，而比较悲观的看法是USB 3.0普及速度不被看好：2013年25％。不论如何，业内许多厂商仍致力于USB 3.0的推广，如瑞萨与AMD共同推广USB 3.0。最近，德州仪器推出了业界首款分立式 SuperSpeed USB 3.0 收发器，并声称提供业界最广泛的USB 3.0 产品系列，显示了TI对USB 3.0的支持力度。

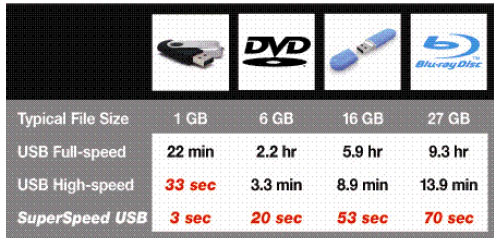

由于数字内容越来越丰富，便携式消设备上存储的文件越来越多，而且单个文件越来越大，USB 2.0 已成为快速同步即时传输的的瓶颈。超高速USB (USB 3.0) 可以很好地解决这个问题。如下图所示，USB 3.0比USB 2.0快10倍，大大改善数据传输过程中的用户体验。本来需要14分钟传输的蓝光电影70秒钟便可完成。

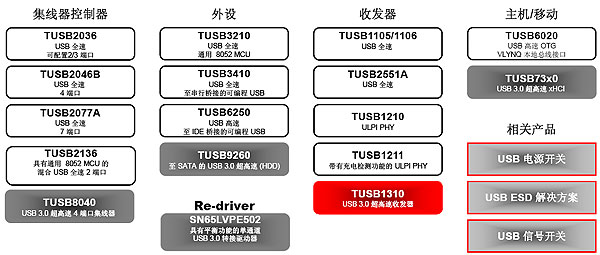

TI模拟器件业务拓展工程师王胜先生介绍说，在连接速度为5 Gbps 时保持信号高度完整性是一项颇具挑战性的工作。超高速USB 系统要求完整的解决方案，其中包括：主机控制器、集线器、外设、电源管理、静电保护(ESD) 以及信号完整性保障。目前只有德州仪器可以提供全套USB 3.0产品，如下图所示。

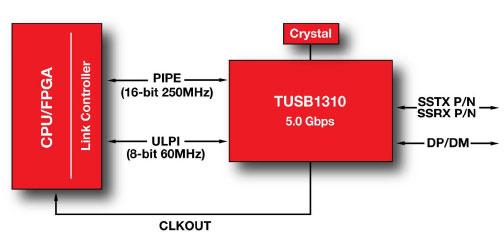

王胜先生说，TI的3.0收发器TUSB1310的各项性能均达到或超过了规范要求。该收发器以不到50mV 的差动峰至峰接收器灵敏度是规范要求标准的2 倍，这样就可以简化电路板、部局和使用更长的线缆以确保更广泛的兼容性。它灵活、集成的扩频时钟使用了一个低成本的外部晶体，这样可将材料清单(BOM) 成本降低5% 乃至更多。该收发器的USB 接口同时具有用于超高速信号传输的USB 3.0 PHY和用于高速、全速和低速信号传输的USB 2.0 PHY，支持所有的USB 应用。数字接口同时支持用于超高速信号路径的PIPE3和用于高速、全速和低速信号路径的ULPI协议。TUSB1310 系统结构图如下所示。

TUSB1310 去除了噪声失真。下面的5m 远端眼图说明了TUSB1310 收发器在没有噪声失真情况下的信号洁净程度。

前面提到，TI的3.0收发器TUSB1310信号完整性非常好，因此可以使用更长的线缆。TI的再驱动芯片可进一步延长线缆的长度。低速传输情况下对信号完整性的要求不很苛刻，但高速的情况下就非常苛刻。传输同样的文件，速度高的时候传输的距离就不会那么长，包括衰减和外界的干扰就会影响信号完整性，如果中间就可以加上一个Re-driver，可以再驱动，把USB3.0的信号再加强一下，把传输线可以延长。

王胜介绍说，USB3.0的规范是在2008年最终完成制定的，主要有6家公司（英特尔、微软、TI、NEC、NXP和惠普）参与启动。到目前为止还没有CPU厂商完全支持主机控制器，但是这不妨碍其他家推出相关产品，包括3.0收发器。在CPU没有集成主控制器的情况下可以采用分立的外部控制器，TI马上就会推出，现在在TI网站上有一些初步的信息，据称今年之内会有大的进展。
