OTDR挑战光缆线路维护短距离测量的极限

天灿灿

OTDR挑战光缆线路维护短距离测量的极限

   在光缆工程维护现场，尤其是在接入网领域，对线路进行测量时，我们总是希望测量工具——光时域反射仪（OTDR）具有大的动态范围可以穿透更多的分路器，又可以对短距离（10米以下）的线路进行测量分析，最好能自动分析。业内现有的OTDR以40dB、45dB的型号较为普遍。前两天我们试用了横河的新款OTDR(合并Ando的业务)AQ7280，它通过提升内部激光器的脉冲功率将动态范围扩大到50dB，同时将事件盲区缩短到0.6m，采样分辨率提高到2cm。厂家的工程师指导我们利用这款仪器对一些超短的跳线长度进行测量和分析，以2米的跳线作为测量对象进行了试验。

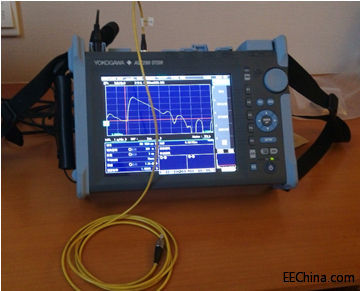

    下图是连接跳线的设备：

  然后在设备上设置测量条件：

    距离量程：200m

    脉宽：3ns

    采用分辨率：2cm

     平均时间：10秒

    前端衰减：7.5dB

   下图是当时测量得到的曲线图，从测量曲线上看S点到E点间曲线比较平坦，因此可以断定AQ7280实际可以测量并自动分析的跳线长度可以远远短于2米。
