设计大吞吐量、实时SoC系统的最佳实践
发布时间：2014-12-18 15:38
发布者：designapp
|

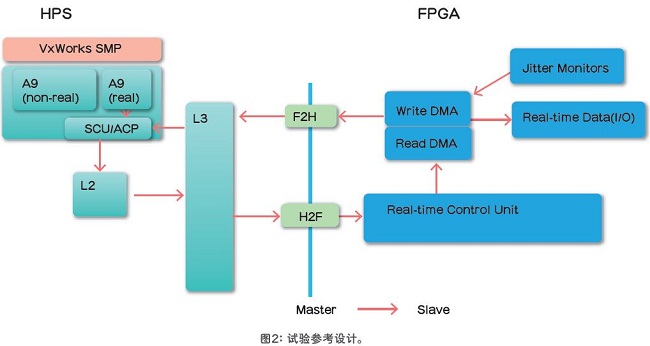

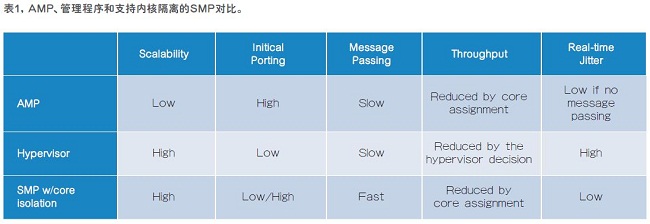

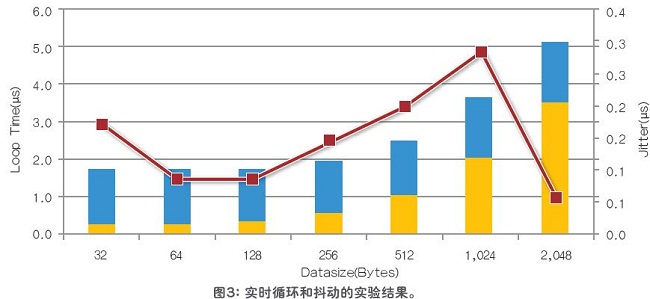

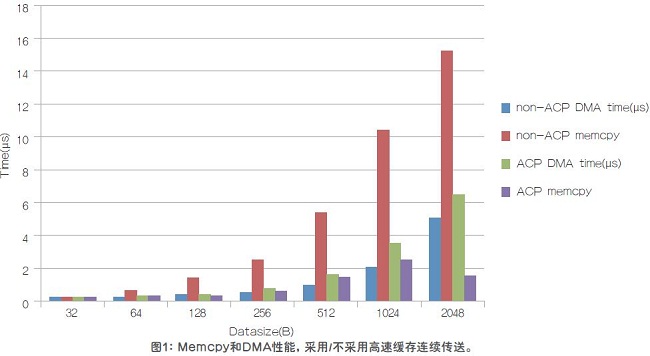

现代SoC软件通常包括多种应用，从汽车发动机控制等硬件实时应用，到HD视频流等大吞吐量应用。随着现代SoC向大吞吐量系统的快速发展，处理器内核数量不断增加，宽带互联也越来越多，导致混合系统设计成为挑战。在这类系统中实现硬件实时—μs量级响应，抖动不到1μs，需要仔细的综合考虑分析和系统划分。随着SoC的复杂度越来越高，将来的验证策略也必须纳入考虑范围。 这类系统设计主要有三种方法—非对称多处理(AMP)、管理程序，以及支持内核隔离的对称多处理(SMP)(主要的对比见表1)，系统设计人员可以从中选择一种方法来优化混合SoC系统。  非对称多处理 AMP实际是基于物理上不同的处理器内核的多操作系统(OS)端口。一个例子是，在第一个内核上运行专门用于处理实时任务的裸金属OS，在其他内核上运行嵌入式Linux等完整的OS。很多时候，最初将OS导入到内核中非常简单，但是，在启动代码和资源管理上很容易出错，例如，存储器、高速缓存和外设等。当多个OS访问相同的外设时，行为会是不确定的，调试起来可能非常耗时。通常要求仔细的保护ARM TrustZone等体系结构不受影响。 更复杂的是，在OS之间传递消息要求存储器共享，一起采用其他保护手段进行管理。不同的OS之间通常不会共享高速缓存。要通过非高速缓存区来传递消息，对于总体性能而言，增加了延时和抖动。从可扩展角度看，随着内核数量的增加，需要进行多次重新导入，使软件体系结构较差。 监控程序 管理程序是直接在硬件上运行的底层软件，在其上可管理多个独立的OS。最初的导入与AMP相似，而其优势在于管理程序隐藏了资源管理和消息传递中不重要的细节。缺点是由于吞吐量和实时性能要求，增加了额外的软件层，导致出现性能开销。 对称多处理 支持内核隔离的SMP在多个内核上运行一个OS，支持在内部划分内核。一个例子是让SMP OS在第一个内核上分配实时应用程序，在其他的内核上运行非实时应用程序。随着内核数量的增加，SMP OS可以设计无缝导入，因此，这一方法的可扩展性比较好。所有内核都是由一个OS管理的，因此，内核之间可以在L1数据高速缓存级上传递消息，通信速度更快，抖动 更低。 通过内核隔离，可以保留一个内核用于硬件实时应用，以屏蔽其他大吞吐量内核的影响，保持了低抖动和实时数据响应。这样，设计人员可以考虑使用哪一个OS，而不用重新设计容易出错的底层软件来管理多个OS。因此，这一般是很好的软件体系结构决定。如果从多个OS开始，最初的导入会需要一些付出。但是，从一个SMP体系结构开始会省很多事。 通过SMP优化大吞吐量、实时SoC 基于对各种方法的分析，支持内核隔离的SMP是最好的体系结构，优化了大吞吐量、实时SoC系统。我们考虑的体系结构与图3的系统相似，其中，I/O数据输入到SoC中，处理器对其进行计算，送回至I/O，满足低抖动和低延时实时响应要求。此外，SoC包括了多个内核，可同时运行其他吞吐量较大的应用程序。 首先，需要理解一个实时响应(循环时间)由哪些组成： 1.从一个I/O，将新数据传送至系统存储器(DMA)。 2.处理器探测系统存储器中的新数据 (内核隔离)。 3.将数据复制到私有存储器(memcpy)。 4.对数据进行计算。 5.将结果复制回系统存储器(memcpy)。 6.将结果传送回I/O(DMA)。 抖动和延时是6个步骤的累积，因此，需要优化每一个步骤。采用支持内核隔离的VxWorks等RTOS，可以在纳秒范围内完成轮询/中断响应(步骤2)。数据计算也是专用的，具有很好的可预测性(步骤4)。因此，我们的重点是综合考虑直接存储器访问(DMA)和memcpy(步骤1/3/5/6)。主要有两种方法来传送数据：高速缓存连续传送，以及不支持高速缓冲连续的传送。这两种方法在DMA和memcpy上的响应有很大的不同。如图1所示，虽然高速缓存连续传送(使用ARM高速缓存连续端口(ACP))导致DMA需要较长的通路，但处理器只需要访问L1高速缓存就可以获得所传送的数据。因此，使用高速缓存连续传送的memcpy时间要少很多，但是DMA性能会有些劣化。对于设计人员而言，由于是直接高速缓存访问，因此，高速缓存连续传送的延时更短，抖动 更小。  案例研究：SoC设计最佳实践 可以使用Cyclone V SoC FPGA开发套件，通过参考设计来演示一个完整的系统。器件在一个芯片中包括了一个双核32ARM Cortex-A9内核子系统(HPS)和一个28nm FPGA。下面总结了硬件和软件体系结构，如图2所示。  硬件体系结构 ·两个DMA，将数据从FPGA I/O传送至ARM处理器，反之亦然。 ·两个DMA都连接至ACP，实现数据在ARM处理器高速缓存的直接传送。 ·实时控制单元IP，以尽可能快的方式启动ARM处理器和DMA引擎之间的消息传递。 ·抖动监视器直接探测DMA信号，采集实时性能和抖动，精度在±6.7ns以内。 软件体系结构 ·在双核ARM处理器上的VxWorks实时OS运行在SMP模式下。 ·内核隔离，用于在第一个内核上分配实时应用程序，在第二个内核上分配其他的非 实时应用程序。 ·实时应用程序连续从I/O读取数据，计算，然后将结果发送回I/O。 ·当连续运行FTP传输并对数据加密时，非实时应用程序加重了对ARM内核和其它 I/O性能的要求。 结果 在长度不同的数据上运行实验，长度从32 字节直至2,048字节。为了采集循环时间的直方图，来分析抖动(最大和最小循环时间之间的不同)，每一长度都要运行数百万次。如图3所示，即使是在第二个内核上运行数据流负载很大的FTP，经过数百万次的测试，延时也在微秒级，而抖动不到300ps。长度不同，会有些抖动摆动，但是可控制在200ps内，并不明显。  相同的FTP应用程序也运行在VxWorks SMP上，使用了两个内核，速度提高了近2倍。因此，这一方法并没有劣化吞吐量，是吞吐量和硬件实时应用程序的折中选择。但是，由于对内核进行了硬件划分，不能够灵活的增加内核数，因此，AMP解决方案也同样有一些劣化。 结论 设计一个支持大吞吐量和实时应用程序的均衡SoC系统需要进行很多综合考虑，例如： ·DMA数据传送。 ·连续高速缓存。 ·处理器内核与DMA之间的消息传递。 ·OS划分。 ·软件能够随着处理器内核数量的增加而进行扩展。 在此次实验中，我们展示了一个“最佳实践”系统设计，它使用了支持内核隔离和高速缓存连续传送的SMP，实现了低延时、低抖动实时性能，同时软件能够扩展应用到未来几代的SoC产品中。 |
