需提升GSPS和宽带RF信息更新的速度
发布时间：2014-12-17 11:06
发布者：designapp
|

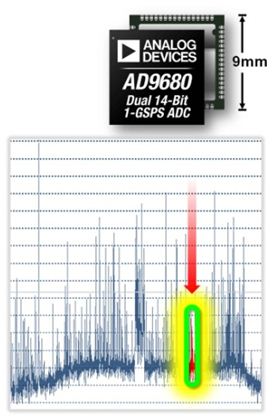

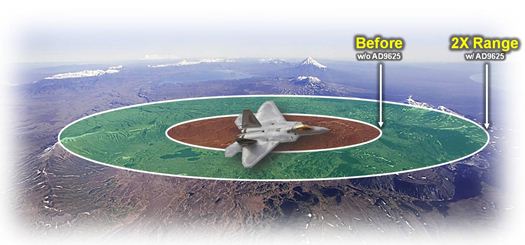

您是一个寻求在无需交错或移除令人头痛的信号伪像的前提下，提升系统性能的FPGA或雷达、无线基础设施和仪器仪表设计师吗？ 在高速转换中，分辨率或采样速率很重要，但它们并非设计师在设计中需要考虑的唯一因素。 在图1中，反射信号强度随着距离的三次方而衰弱，在混乱的背景中留下极其微弱的RF回损，但如果采用适当的GSPS转换器，系统设计师便能提升系统性能和信号范围。  图1：AD9625具有最佳的噪声和动态范围，可更有效地到达主动电子扫描阵列(AESA)雷达 并非所有的12位或14位GSPS转换器都一样。事实上，ADC分辨率和采样速率仅是七个重要标准中的两个，这七个确定宽带RF应用中GSPS转换器性能的标准是： 1.ADC分辨率 2.采样速率 3.信噪比(SNR) 4.有效位数(ENOB) 5.输入带宽 6.无杂散动态范围(SFDR) 7.差分或积分非线性 ADI宽带RF数据采集技术产品系列的两款新器件满足所有七个标准： 双通道、1.25 V、14位、1 GSPS AD9680 ADC实现了突破性的14位GSPS性能，具有直接RF采样等同类产品中最佳的噪声和动态范围性能。其154 dBFS/Hz的噪声密度为业内最低。  图2： 双通道、1.25 V、14位、1 GSPS AD9680 ADC 作为业界性能最佳的12位、2 GSPS ADC，AD9625可在更宽的带宽以及拥堵的RF环境下提供世界上最佳的信号提取性能。 AD9625具有更佳的接收器灵敏度，还能于存在噪声、杂波、阻塞器和干扰的环境中分辨较小的信号。  图3： 12位、2 GSPS AD9625 ADC 加速原型开发和设计的评估板环境 每一款GSPS ADC均兼容来自主要制造商的FPGA，配有已知的良好配置。两款转换器的支持资源包括评估板、FPGA夹层卡(FMC)连接器、软件、工具、SPI控制器和参考设计。ADI公司的VisualAnalog 是一个将一组功能强大的仿真和数据分析工具与一个用户友好的图形界面集成在一起的软件包，允许设计人员定制输入信号和数据分析方法。 借助此高速ADC SPI控制器工具，用户可以对具有SPI功能的ADC的高级特性进行控制。另外还提供业内首款支持12.5 Gbps JESD204B通道速率的数据采集板。 |
