货车倒车雷达的崛起

货车倒车雷达

功能特点（卖点）
1、 全车第一个真正的卡车雷达；
2、 探测距离达 5 米（墙体）；
3、 纺锤形波形，可有效避开路边建筑物而不误报；
4、 带记忆功能，可以记住卡车上不规则的部分；使安装位置更广泛。
5、 使用数字探头和抗干扰电路设计，具有非常强的抗干扰性能，不易误报。
6、 防水，IP65。可以通过淋水测试。
7、 车规级线材，可靠耐用；带有 2 米、6 米、8 米、10 米等多种延长线，可适用于不同长度的卡
车。

组成部件：
1、  探头：3 探、4 探、6 探、8 探、12 探等可选；
2、  主机：使用浸胶工艺，防水；
3、  摄像头：卡车专用摄像头、金属外壳、带夜视功能；
4、  显示器，T731 显示器，也可以使用 LED显示器

安装及注意事项：
1、  探头安装高度：70~120cm；最外边的探头距离汽车边沿要小于 30cm；两个探头之间间隔
50cm~80cm；探头可以打孔（用专用开孔器），也可以用支架焊接在车架上。
2、  主机安装在主机支架上，然后焊接在汽车大梁上。
3、  摄像头安装在车厢顶部。或者车架的中部。
4、  显示器用双面胶固定在驾驶室内。
5、  线材沿着汽车大梁走线。

项目简介
这是“深圳市顺禾电器科技有限公司”自主研发生产的一个卡车倒车雷达项目。

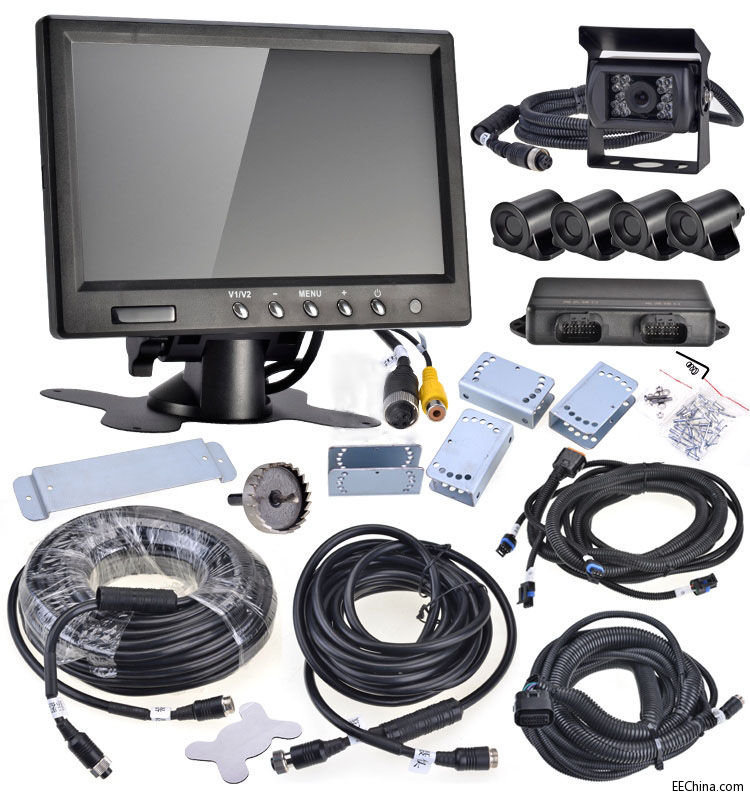

倒车雷达系统由 4 个雷达探头、1 个摄像头、1 个雷达主机和一个显示器组成。在倒车时自动开启
倒车雷达系统；并在显示器上显示摄像头画面和雷达距离。根据不同的车型、探头数量可以相应增加。
此款卡车倒车雷达配有一根探头线，连接 4 个探头和主机；还配有一条显示器线、连接主机、摄像
头、显示器。  根据汽车的长度，主机线可以增加延长线，延长线有 2 米、4 米、8 米、10 米等多种规
格可选，可适用于中卡、重卡、集装箱卡车、拖车（含 2轴、3 轴、4轴等）等多种型号的车辆。
此产品经过 2 年的研发和各种可靠性测试、以及装车实测，现在已经批量生产，安装在多种货车、
拖车上；在港务局的集装箱货车上，已经批量安装和使用。

卡车倒车雷达研发背景
     卡车由于车形巨大、刹车距离长、在倒车（或者转弯）时盲区大，容易出现交通事故（如下图）。
所以卡车比小车更需要安装卡车雷达系统。卡车雷达系统在倒车时自动启动，自动探测车后的障碍物，
并自动报警；同时显示器上显示摄像关拍摄到的车后画面。停止倒车后，自动关闭。
现有卡车倒车雷达技术及应用对比
由于重型车辆交通事故频发，驾驶员也非常需要一些辅助驾驶的雷达和可视系统，以提高汽
车的安全性；预防和减少交通事故的发生。各家公司也在这方面做了一些积极的探索：比如有人
在卡车上安装普通轿车雷达、有人对轿车雷达做了改进、有人安装了摄像头。但真正系统地、全
面地适用于卡车的雷达非常少（国内也就一到两家公司在做）。因为卡车雷达有一些核心技术难点，
非常难以解决。第 4 部分会重点介绍顺禾公司是如何解决这些技术难题的。下面先看下市面上常
见的卡车及对应雷达情况。卡车我们按“轴数”分为 5 类：微卡（皮卡）、轻卡（2 轴）、中卡（2
轴/3 轴）、重卡（非拖车、3 轴）、拖车（4 轴以上）
