过认证低成本手机充电器方案（5V 1A）鉴赏

jimmyliu188 · 发表于 2014-6-4 10:37:06

LP3772是高精度的恒流/恒压原边反馈控制芯片，有线性补偿，恒流/恒压精度达到±3%，功耗很低，在空载时小于30MW，适合做全电压方案（90V-265V），电路简单，总成本低，可以过EMI认证，广泛用于充电器/LED等电源，可做5V 1.5A 、5V 1A、5V 500MA充电器。这个芯片现已大批量产，有样品和DEMO供测试，有兴趣的加我Q:516299686、13480889093 刘工
LP3772方案特点：
1.原边反馈控制高精度恒流，恒压
2.30mW待机功耗
3.外置驱动三极管
4.可调电压下降补偿
5.恒流变化下，可调直流线补偿
6.随机频率抖动调制，减少系统电磁干扰
7.开路保护
8.短路保护
9.过压保护
10.SOT-23-6封装

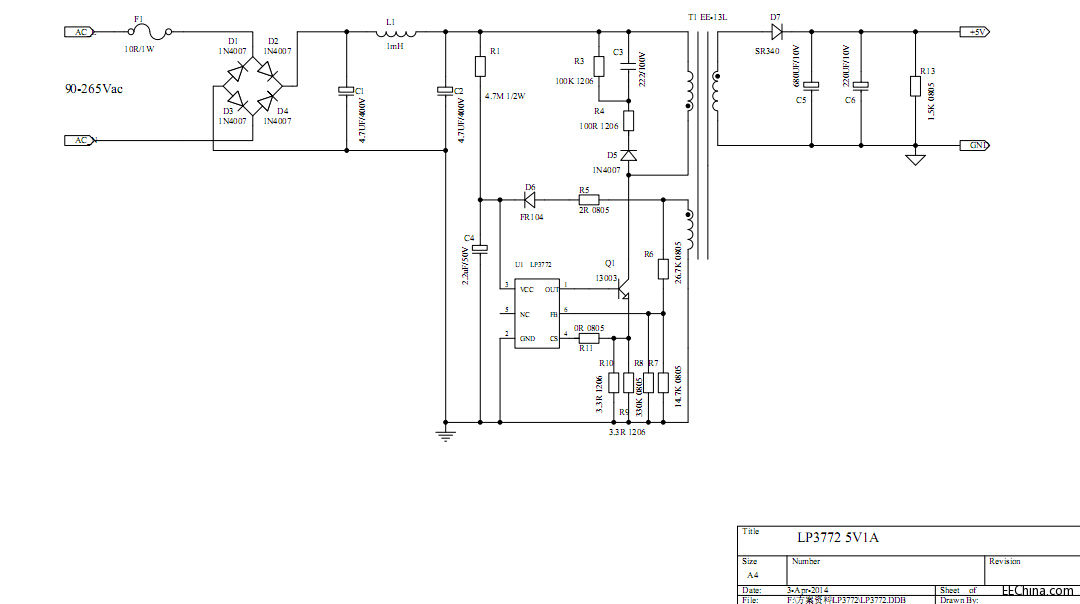

LP3772 5V 1A 充电器原理图.jpg

jimmyliu188 · 发表于 2014-6-4 10:39:04

顺便把BOM也贴给大家，这个充电器方案成本算是比较低的了，BOM成本2.2RMB。
LP3772 5V 1A BOM表.jpg

jimmyliu188 · 发表于 2014-6-10 14:45:28

这个手机充电器方案成本比较低，BOM成本才2.2RMB，且性能稳定，有大批量产，可以过EMI。
