控制DS26528和DS26524的发送脉冲
发布时间：2010-6-12 12:01
发布者：zealot
|
当需要增加网络保护元件，或需要通过连接器和其它PC板路由信号时，常常需要调整发送信号波形。DS26528和DS26524能够对输出脉冲进行细小的或重要的调整。本应用笔记介绍了访问工厂测试寄存器、调整发送信号波形的方法，以满足多种应用需求。 T1和E1发送波形的可编程段 通过DS26528和DS26524的内部寄存器，可以对发送脉冲的两个主要属性进行控制：幅度和定时。T1和E1发送脉冲分为几段，每段都可以单独控制，以提供所要求的信号波形。图1显示了T1脉冲的分段，以及控制每一段的寄存器。图2为E1脉冲的类似信息。 T1和E发送波形的幅度控制 控制DS26528和DS26524发送脉冲幅度的方式有以下两种: 调整DAC增益 利用L1TXLAE寄存器的DAC[3:0]位可同时对T1或E1电平进行正向和负向调整。 局部波形电平调整 通过Level Adjustment寄存器中的WLA[3:0]位，可对波形的特定段进行微调。电平调整的步长与设置的DAC增益成比例。如果DAC增益提高10%，则步长也相应增加10%。 T1和E1发送波形计定时控制 DS26528和DS26524发送脉冲的定时由Level Adjustment寄存器的CEA[2:0]位控制，可以正向或负向调整各个边沿，增量为TCLK的1/32。 一般性建议 调整DAC增益是控制发送脉冲幅度的最简单方法，因为只修改一个寄存器便可以控制整个波形。在进行波形调整时首先调整DAC增益，然后再调整各个独立的Level Adjustment寄存器(如果需要的话)，以获得满足要求的波形，这样可以使总的调整步骤最少。 DAC的最大输出将受VDD的影响，VDD较低时，也许很难达到最大DAC增益设置。改变VDD也会影响线驱动器输出级的最大电压。 负值不用带符号的整数表示，MSB是标志位，LSB代表幅度，与符号无关。例如，-3在WLA[3:0]寄存器中表示为1011b (第3位为1代表负数，接下来三位011是数值大小：3)，而不是1101b (4位带符号整数)。

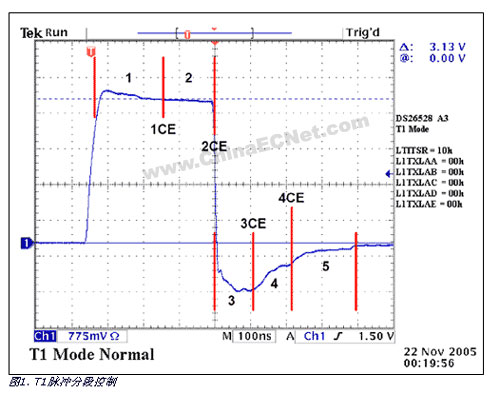

T1脉冲分段控制 过冲(1) -- 寄存器L1TXLAA WLA[4:0] 时钟沿(1CE) -- 寄存器L1TXLAA CEA[2:0] (1CE) = 从过冲至平台的时钟沿跳变 平台(2) -- 寄存器L1TXLAB WLA[4:0] 时钟沿(2CE) -- 寄存器L1TXLAB CEA[2:0] (2CE) = 从平台至下降沿时钟沿跳变 下冲(3) -- 寄存器L1TXLAC WLA[4:0] 时钟沿(3CE) -- 寄存器L1TXLAC CEA[2:0]] (3CE) = 下降沿至下冲(3)结束的时钟沿 下冲(4) -- 寄存器L1TXLAD WLA[4:0] 时钟沿(4CE) -- 寄存器L1TXLAD CEA[2:0] (4CE) = 下冲结束(3)至下冲恢复(4)的时钟沿 下冲(5) -- 寄存器L1TXLAC WLA[4:0]

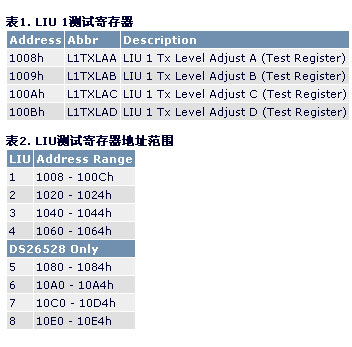

E1脉冲分段控制 过冲(1) -- 寄存器L1TXLAA WLA[4:0] 时钟沿(1CE) -- 寄存器L1TXLAA CEA[2:0] (1CE) = 过冲至平台的时钟沿 平台(2) -- 寄存器L1TXLAB WLA[4:0] 时钟沿(2CE) -- 寄存器L1TXLAB CEA[2:0] (2CE) = 平台至下降沿的时钟沿跳变 注意： EI模式中未用到寄存器L1TXAC、L1TXAD和L1TXAE。 DS26528和DS26524的LIU测试寄存器 表1提供了LIU 1的寄存器地址和说明，这些寄存器被复制为LIU 2至8； 表2提供所有LIU测试寄存器的地址。DS26524不包含LIU 5至8
LIU测试寄存器文件说明 下文给出了LIU 1的寄存器地址和说明。这些寄存器被复制为LIU 2 至8。所有LIU测试寄存器的地址参见表2。
第7位至第3位: 发送波形输出电平1调整(WLA[4:0])，幅度从默认值±360mV开始调整。 第7位 = 符号位('1' 表示负) 第6位至第3位 = 数值(无符号) 例如: LSB步长为24mV 第2位至第0位: 时钟沿调整(CEA[2:0])，时钟沿从默认值移动±32x-clk。 <2> = 符号位('1' 表示负) <1:0> = 时钟沿移动32x-clk (无符号)

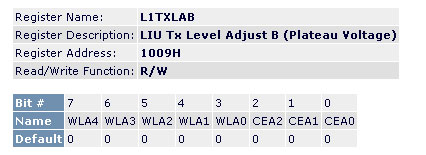

第7位至第3位: 发送波形输出电平2调整(WLA[4:0])，幅度从默认值±360mV开始调整。 第7位 = 符号位('1' 表示负) 第6位至第3位 = 数值(无符号) 例如：LSB步长为24mV 第2位至第0位: 时钟沿调整(CEA[2:0])，时钟沿从默认值移动±32x-clk。 <2> = 符号位 ('1' 表示负) <1:0> = 时钟沿移动32x-clk (无符号)

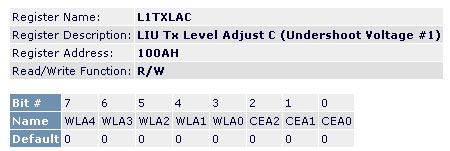

第7位至第3位: 发送波形输出电平3调整(WLA[4:0])。在±360mV范围内调整默认幅度。 第7位 = 符号位('1' 表示负) 第6位至第3位 = 数值(无符号) 例如: LSB步长为24mV 第2至0: 时钟沿调整(CEA[2:0])。时钟沿从默认值移动±32x-clk。 <2> = 符号位('1' 表示负) <1:0> = 时钟沿移动32x-clk (无符号)

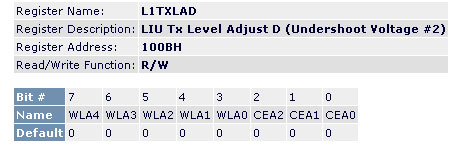

第7位至3: 发送波形输出电平4调整(WLA[4:0])，幅度从默认值±360mV开始调整。 第7位 = 符号位('1' 表示负) 第6位至第3位 = 数值(无符号) 例如: LSB步长为24mV 第2至0: 时钟沿调整(CEA[2:0])。时钟沿从默认值移动±32x-clk。 <2> = 符号位('1' 表示负) <1:0> = 时钟沿移动32x-clk (无符号)

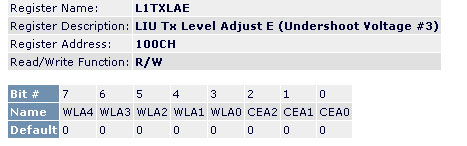

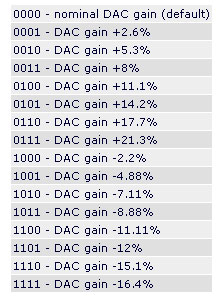

第7位至4: 发送波形输出电平4调整(WLA[4:0])，幅度从默认值±360mV开始调整。 第7位 = 符号位('1' 表示负) 第6位至第4位 = 数值(无符号) 例如: LSB步长为24mV 第3位至第0位: DAC增益调整(DAC[3:0])，修改DAC增益的设置如下。

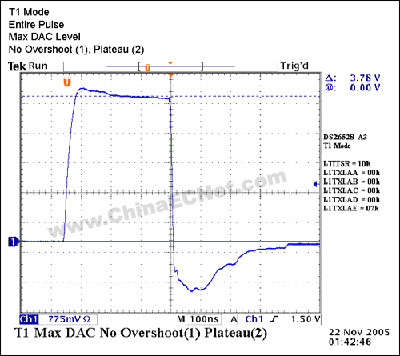

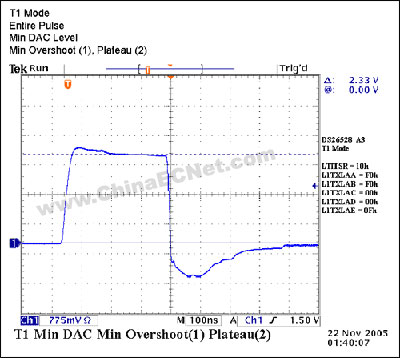

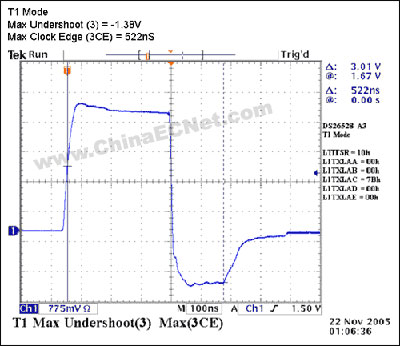

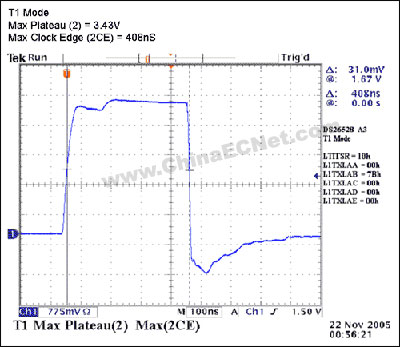

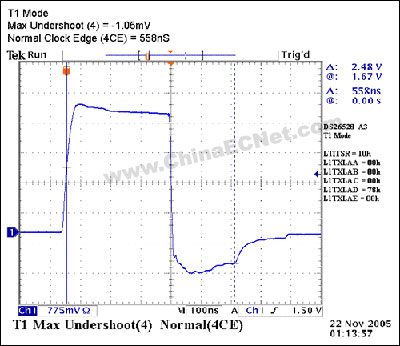

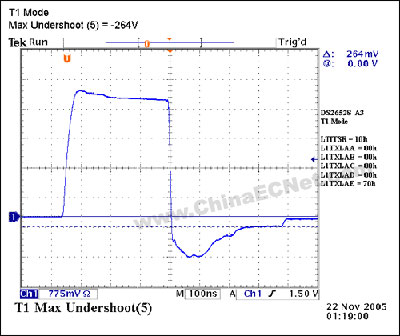

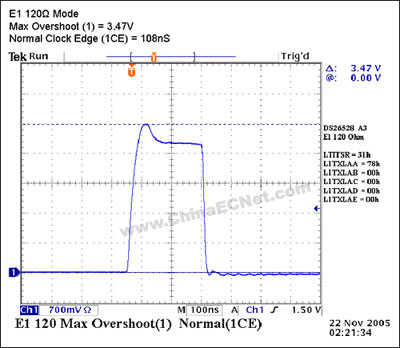

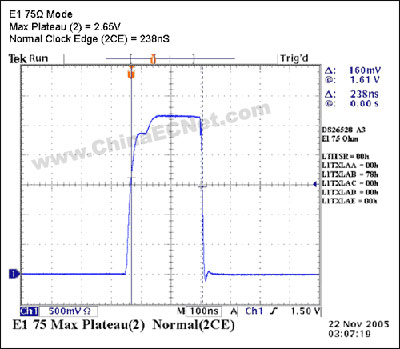

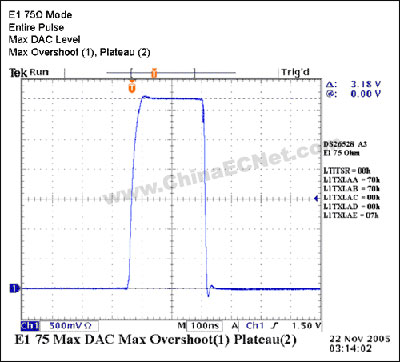

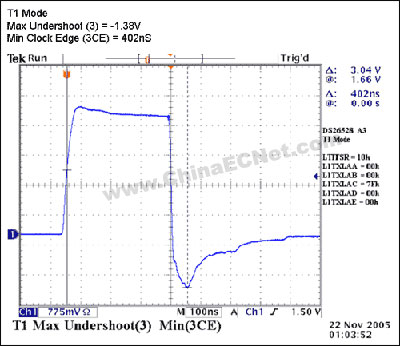

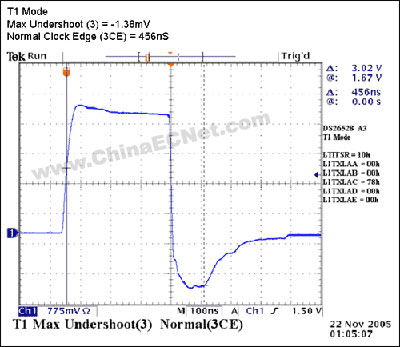

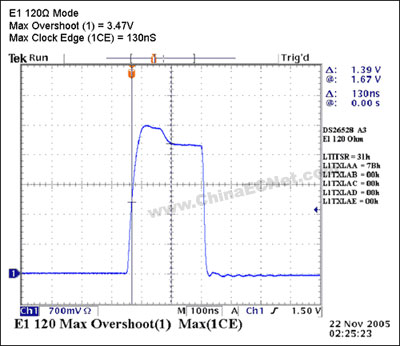

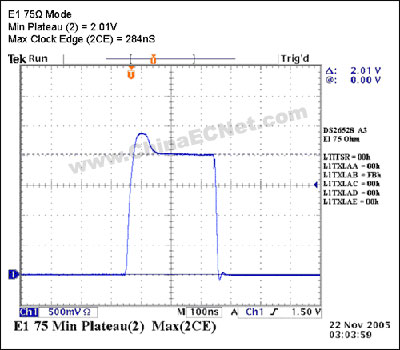

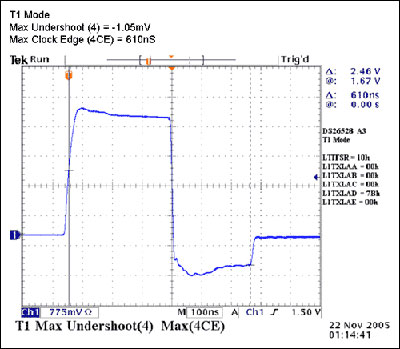

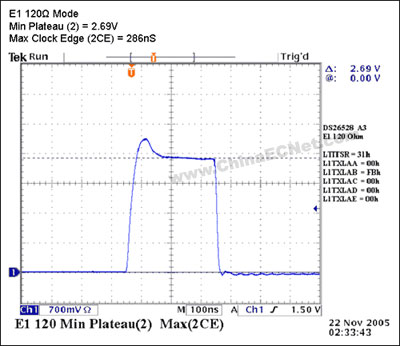

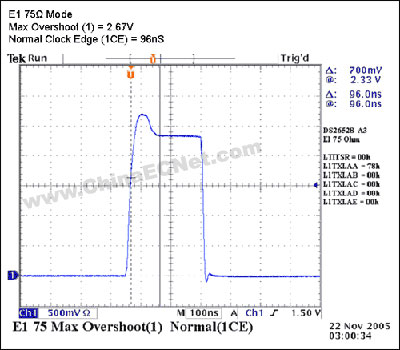

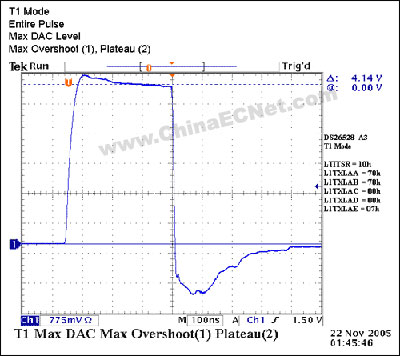

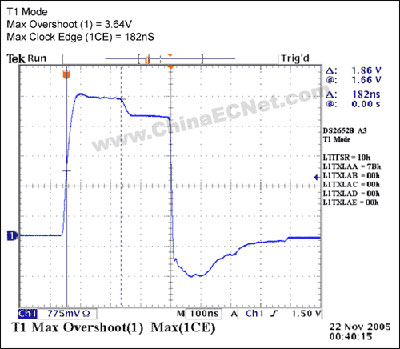

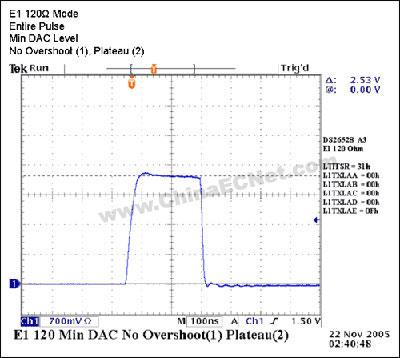

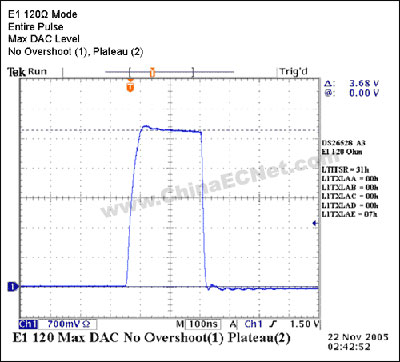

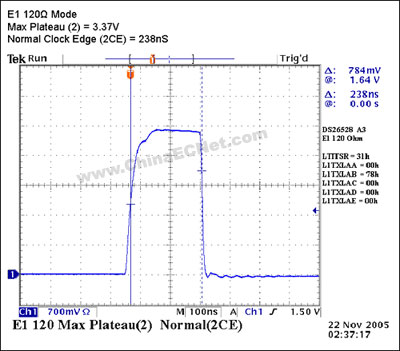

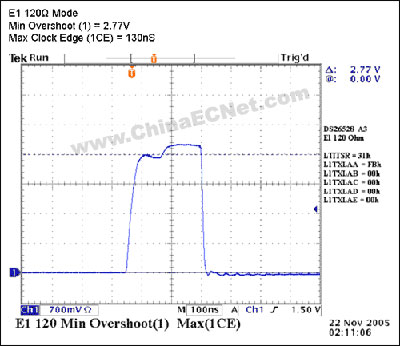

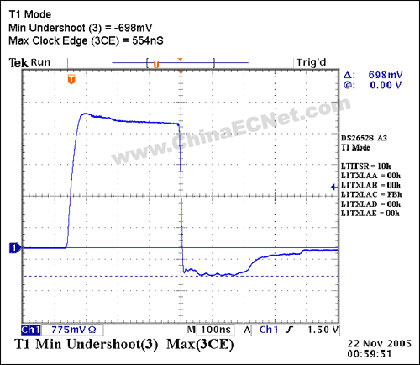

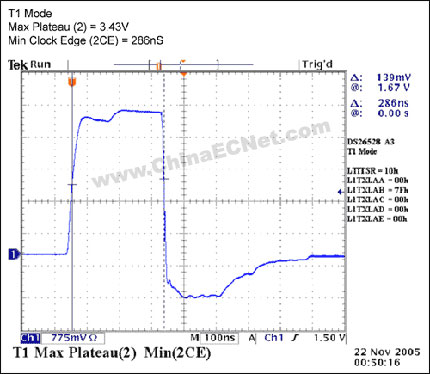

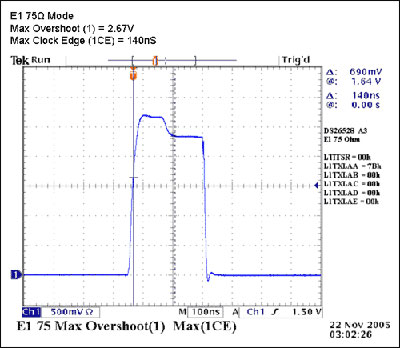

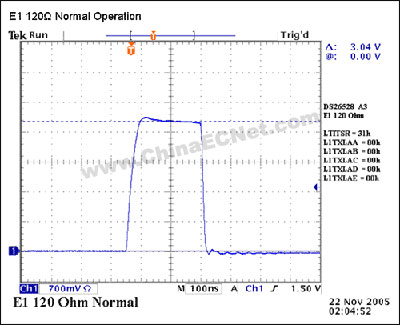

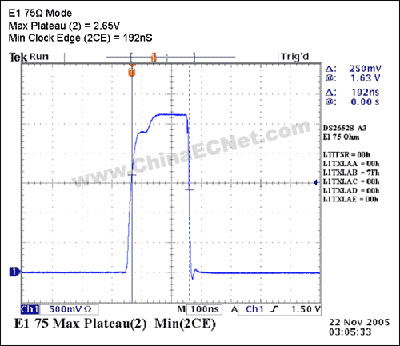

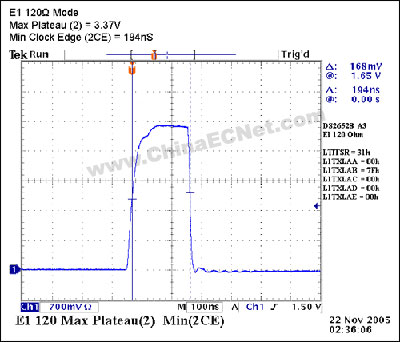

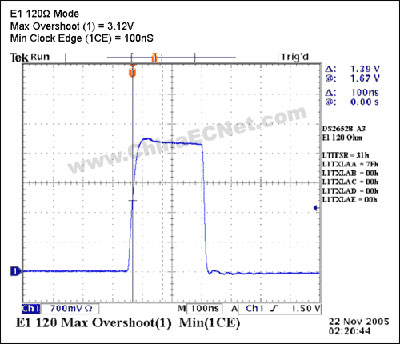

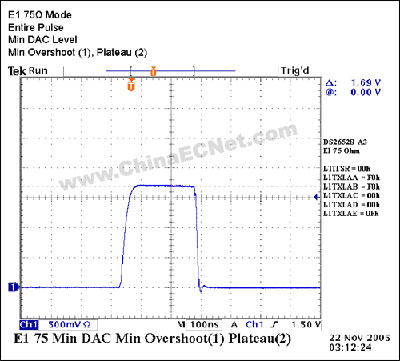

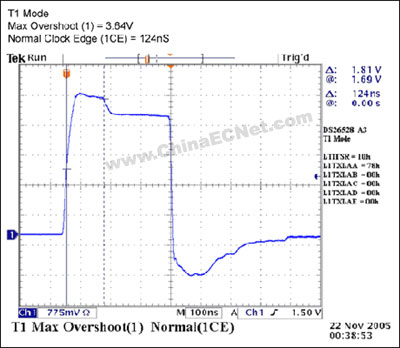

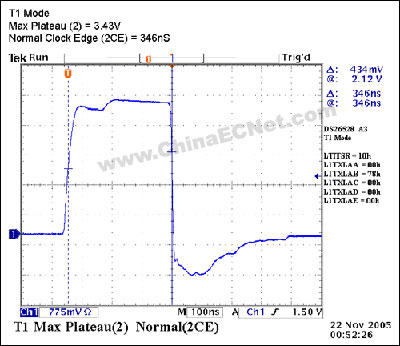

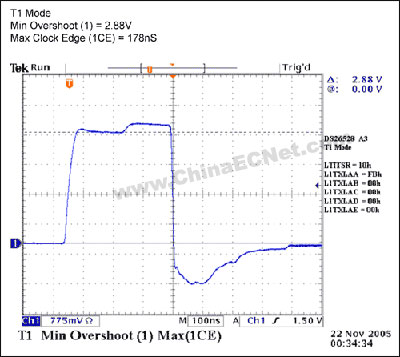

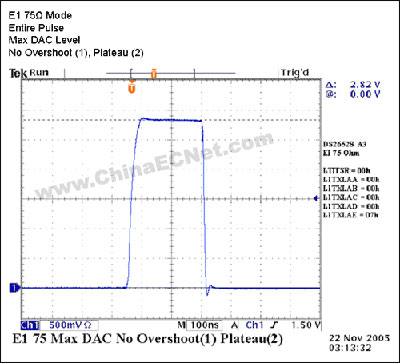

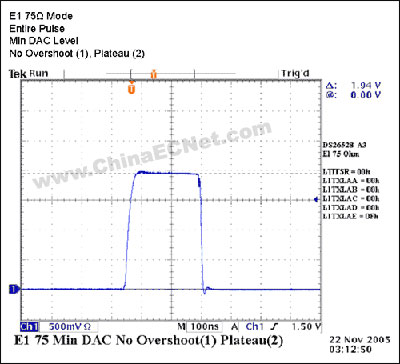

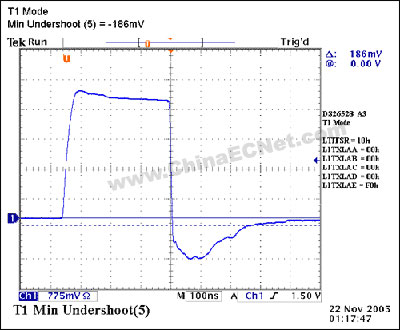

T1和E1发送波形数据 以下数据由DS26528DK得出，能够代表DS26528和DS26524的预期结果。提供这些数据是为了作为一个参考，帮助设计者了解如何利用Level Adjustment寄存器控制T1和E1发送脉冲的幅度和定时，以及能够控制的范围。这些数据在室温以及3.3V VDD条件下获得。
|
