Vishay推出新款超快二极管,优化系统开关损耗

2013年05月31日 10:05    eechina
关键词: 超快二极管 , 二极管
裸片器件具有4A~150A的额定电流和和宽VF与trr比

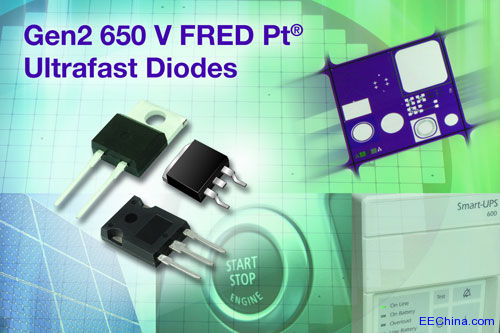

Vishay 发布11款新型Gen2 650V FRED Pt超快二极管。“H”系列裸片器件适用于频率在40kHz以上的应用,具有极快的和软恢复的时间,以及低正向压降和反向峰值电流,可减少太阳能逆变器、UPS、电动汽车和混合动力汽车、电焊机、服务器和连续导通模式功率因数校正(CCM PFC)中的开关损耗。根据用户需求设计的“U”系列可用于频率最高为40kHz的应用,具有低得多的正向压降,可优化导通损耗。



今天发布的Vishay超快二极管具有2A~150A的额定电流。器件的高隔离电压使设计者能够提供额外的安全裕量,并提高最终产品中的功率密度。Vishay可根据用户要求提供等效封装的器件。

为使效率最大化,二极管提供了很宽范围的正向电压与反向恢复时间比。在+25℃(di/dt=200A/μs)条件下,器件的典型反向恢复时间只有28ns,典型正向电压低至1.38V。为了实现更健壮和高性价比比的设计,二极管的最高工作结温可达+175℃。

器件规格表:



编号



裸片尺寸 (mils)

电流等级 (A)

电压 (V)

Vf @ 额定 I(1) (V)

典型 Trr(2)  (ns)

根据要求提供等效封装的器件

VS-FD056H07A6BN

56 x 56

2

650

1.25

38

D-Pak

VS-FD072H07A6BN

72 x 72

6

650

1.7

30

D-Pak, TO-220

VS-FD083H07A6BN

83 x 83

8

650

1.7

30

D-Pak / D2-Pak / TO-220

VS-FD111H07A6BN

111 x 111

15

650

1.68

37

D-Pak / D2-Pak / TO-220

VS-FD117H07A6BN

117 x 117

18

650

1.52

37

D2-Pak / TO-220

VS-FD145H07A6BN

145 x 145

30

650

1.7

39

D2-Pak / TO-220

VS-FD157H07A6BN

157 x 157

35

650

1.7

41

TO-247

VS-FD184H07A6BN

184 x 184

60

650

1.7

42

TO-247

VS-FD197H07A6BN

197 x 197

70

650

1.65

47

TO-247

VS-FD310H07A6BN

310 x 190

100

650

1.75

54

Powertab

VS-FD394H07A6BN

394 x 217

150

650

2.2

60

n.a.



(1) = 25下的典型值



(2) = 251 A下的典型值,di/d t =  100A/us




新款FRED Pt超快二极管现可提供样品,并已实现量产,大宗订货的供货周期为十二周。
